1、QFP(quad flat package) 四側引腳扁平封裝

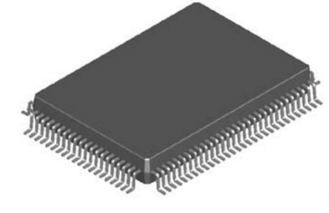

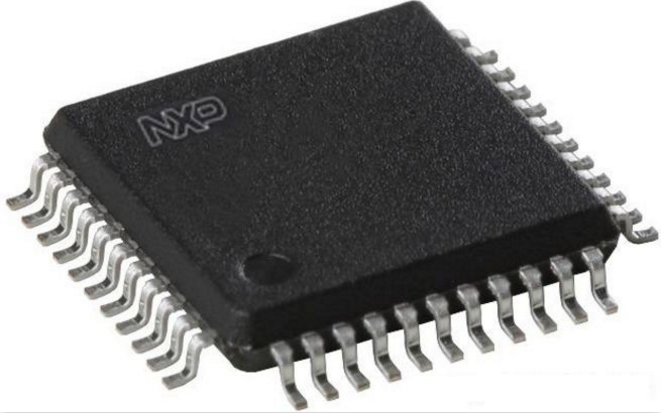

QFP(quad flat package) 是指表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型。基材有陶瓷、金屬和塑料三種。從數量上看，塑料封裝占絕大部分。當沒有特別表示出材料時，多數情況為塑料QFP。塑料QFP 是最普及的多引腳LSI 封裝。不僅用于微處理器，門陳列等數字邏輯LSI 電路，而且也用于VTR 信號處理、音響信號處理等模擬LSI 電路。引腳中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。0.65mm 中心距規格中最多引腳數為304。有的LSI 廠家把引腳中心距為0.5mm 的QFP 專門稱為收縮型QFP 或SQFP、VQFP。但有的廠家把引腳中心距為0.65mm 及0.4mm 的QFP 也稱為SQFP，至使名稱稍有一些混亂。

另外按照J(rèn)EDEC(美國聯合電子設備委員會)標準把引腳中心距為0.65mm、本體厚度為3.8mm～2.0mm的QFP稱為MQFP(metric quad flat package)。日本電子機械工業會標準所規定引腳中心距.55mm、0.4mm、0.3mm 等小于0.65mm 的QFP稱為QFP(FP) (QFP fine pitch)，小中心距QFP。又稱FQFP(fine pitch quad flat package)。但現在日本電子機械工業會對QFP的外形規格進行了重新評價。在引腳中心距上不加區別，而是根據封裝本體厚度分為QFP(2.0mm～3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三種。

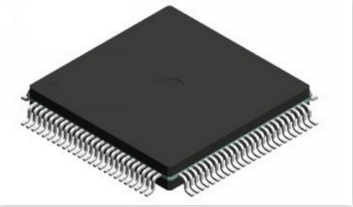

QFP(quad flat package)

QFP 的缺點是，當引腳中心距小于0.65mm 時，引腳容易彎曲。為了防止引腳變形，現已出現了幾種改進的QFP 品種。如封裝的四個角帶有樹指緩沖墊的BQFP(見11.1);帶樹脂保護環覆蓋引腳前端的GQFP;在封裝本體里設置測試凸點、放在防止引腳變形的專用夾具里就可進行測試的TPQFP。在邏輯LSI 方面，不少開發品和高可靠品都封裝在多層陶瓷QFP 里。引腳中心距最小為0.4mm、引腳數最多為348 的產品也已問世。此外，也有用玻璃密封的陶瓷QFP(見11.9)。

1.1 BQFP(quad flat package with bumper)

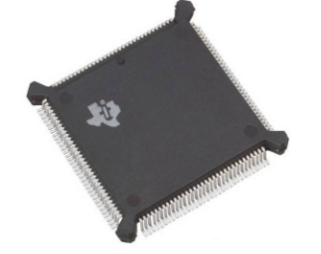

BQFP(quad flat package with bumper)是指帶緩沖墊的四側引腳扁平封裝。QFP 封裝之一，在封裝本體的四個角設置突起(緩沖墊)以防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC 等電路中采用此封裝。引腳中心距0.635mm，引腳數從84 到196左右。

1.2 QIC(quad in-line ceramic package)

QIC(quad in-line ceramic package)是指陶瓷QFP的別稱,部分半導體廠家采用這個名稱。

1.3 QIP(quad in-line plastic package)

QIP(quad in-line plastic package)是指塑料QFP的別稱。部分半導體廠家采用這個名稱。

1.4 PFPF(plastic flat package)

PFPF(plastic flat package)是指塑料扁平封裝。塑料QFP 的別稱。部分LSI 廠家采用這個名稱。

1.5 QFH(quad flat high package)

QFH(quad flat high package)是指四側引腳厚體扁平封裝。塑料QFP的一種，為了防止封裝本體斷裂，QFP本體制作得較厚。部分半導體廠家采用這個名稱。

1.6 CQFP(quad fiat package with guard ring)

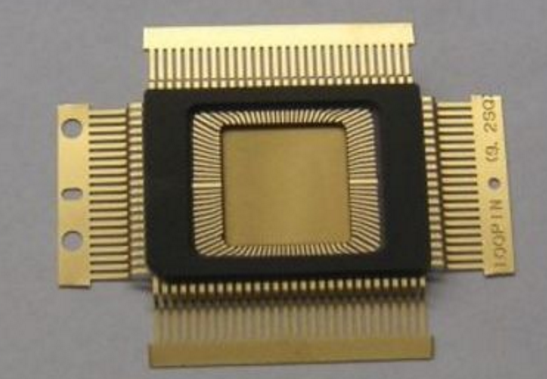

CQFP(quad fiat package with guard ring)是指帶保護環的四側引腳扁平封裝。塑料QFP之一，引腳用樹脂保護環掩蔽，以防止彎曲變形。在把LSI 組裝在印刷基板上之前，從保護環處切斷引腳并使其成為海鷗翼狀(L 形狀)。這種封裝在美國Motorola 公司已批量生產。引腳中心距0.5mm，引腳數最多為208 左右。

1.7 MQUAD(metal quad)

MQUAD(metal quad)是指美國Olin公司開發的一種QFP封裝。基板與封蓋均采用鋁材，用粘合劑密封。在自然空冷條件下可容許2.5W～2.8W的功率。日本新光電氣工業公司于1993年獲得特許開始生產。

1.8 L-QUAD

L-QUAD是指陶瓷QFP之一。封裝基板用氮化鋁，基導熱率比氧化鋁高7～8倍，具有較好的散熱性。封裝的框架用氧化鋁，芯片用灌封法密封，從而抑制了成本。是為邏輯LSI開發的一種封裝，在自然空冷條件下可容許W3的功率。現已開發出了208引腳(0.5mm中心距)和160引腳(0.65mm中心距)的LSI邏輯用封裝，并于1993年10月開始投入批量生產。

1.9 Cerquad

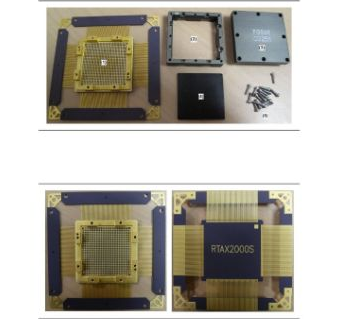

Cerquad是指表面貼裝型封裝之一，即用下密封的陶瓷QFP，用于封裝DSP等的邏輯LSI電路。帶有窗口的Cerquad用于封裝EPROM電路。散熱性比塑料QFP好，在自然空冷條件下可容許1.5～2W的功率。但封裝成本比塑料QFP高3～5 倍。引腳中心距有1.27mm、0.8mm、0.65mm、0.5mm0.4mm等多種規格。引腳數從32到368。
