BGA/ball grid array也稱CPAC(globe top pad array carrier)。球形觸點陳列，表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用以代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封。也稱為凸點陳列載體(PAC)。引腳可超過200，是多引腳LSI用的一種封裝。封裝本體也可做得比QFP(四側引腳扁平封裝)小。例如，引腳中心距為1.5mm的360引腳BGA僅為31mm見方;而引腳中心距為0.5mm的304 引腳QFP 為40mm 見方。而且BGA不用擔心QFP 那樣的引腳變形問題。

該封裝是美國Motorola 公司開發的，首先在便攜式電話等設備中被采用，隨后在個人計算機中普及。最初，BGA 的引腳(凸點)中心距為1.5mm，引腳數為225。現在也有一些LSI 廠家正在開發500 引腳的BGA。BGA 的問題是回流焊后的外觀檢查。美國Motorola公司把用模壓樹脂密封的封裝稱為MPAC，而把灌封方法密封的封裝稱為GPAC。

2、C-(ceramic)

C-(ceramic)表示陶瓷封裝的記號。例如，CDIP 表示的是陶瓷DIP。是在實際中經常使用的記號。

3、COB (chip on board)

COB (chip on board)

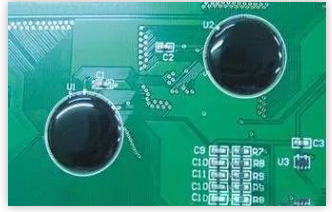

COB (chip on board)是指板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確保可靠性。雖然COB 是最簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB和倒片焊技術。

4、DIP(dual in-line package)

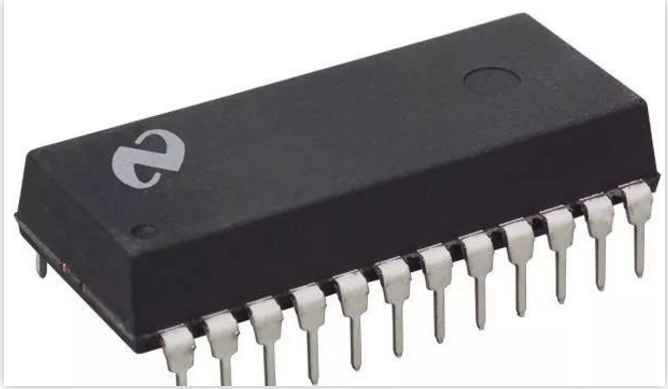

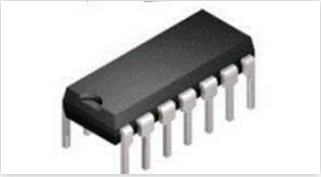

DIP(dual in-line package) 是指雙列直插式封裝。插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。歐洲半導體廠家多用DIL。DIP 是最普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。引腳中心距2.54mm，引腳數從6 到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm和10.16mm 的封裝分別稱為SK-DIP(skinny dual in-line package) 和SL-DIP(slim dual in-line package)窄體型DIP。但多數情況下并不加區分，只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP也稱為Cerdip(4.2)。

4.1 DIC(dual in-line ceramic package)

DIC(dual in-line ceramic package) 是指陶瓷封裝的DIP(含玻璃密封)的別稱。

4.2 Cerdip：

Cerdip是指用玻璃密封的陶瓷雙列直插式封裝，用于ECL RAM，DSP(數字信號處理器)等電路。帶有玻璃窗口的Cerdip 用于紫外線擦除型EPROM 以及內部帶有EPROM 的微機電路等。引腳中心距2.54mm，引腳數從8 到42。在日本，此封裝表示為DIP-G(G即玻璃密封的意思)。

4.3 SDIP (shrink dual in-line package)

SDIP (shrink dual in-line package)是指收縮型DIP。插裝型封裝之一，形狀與DIP 相同，但引腳中心距(1.778mm)小于DIP(2.54mm)，因而得此稱呼。引腳數從14 到90。有陶瓷和塑料兩種。又稱SH-DIP(shrink dual in-line package)

5、flip-chip

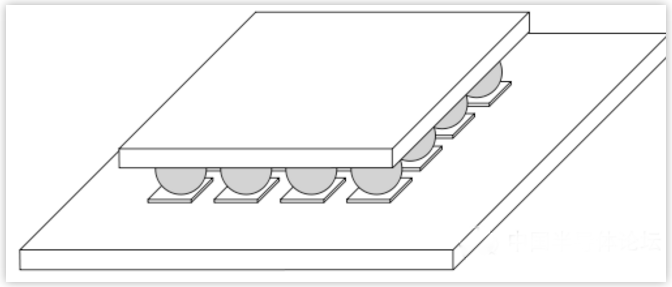

flip-chip是指倒焊芯片。裸芯片封裝技術之一，在LSI 芯片的電極區制作好金屬凸點，然后把金屬凸點與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有封裝技術中體積最小、最薄的一種。但如果基板的熱膨脹系數與LSI 芯片不同，就會在接合處產生反應，從而影響連接的可靠性。因此必須用樹脂來加固LSI 芯片，并使用熱膨脹系數基本相同的基板材料。

6、FP(flat package)

FP(flat package) 是指扁平封裝。表面貼裝型封裝之一。QFP 或SOP(見QFP 和SOP)的別稱。部分半導體廠家采用此名稱。

7、H-(with heat sink)

H-(with heat sink)表示帶散熱器的標記。例如，HSOP 表示帶散熱器的SOP。

8、MCM(multi-chip module) 多芯片組件

MCM(multi-chip module)

MCM(multi-chip module)是指將多塊半導體裸芯片組裝在一塊布線基板上的一種封裝。根據基板材料可分為MCM-L，MCM-C 和MCM-D 三大類。

MCM-L 是使用通常的玻璃環氧樹脂多層印刷基板的組件。布線密度不怎么高，成本較低。

MCM-C 是用厚膜技術形成多層布線，以陶瓷(氧化鋁或玻璃陶瓷)作為基板的組件，與使用多層陶瓷基板的厚膜混合IC 類似。兩者無明顯差別。布線密度高于MCM-L。

MCM-D 是用薄膜技術形成多層布線，以陶瓷(氧化鋁或氮化鋁)或Si、Al 作為基板的組件。 布線密謀在三種組件中是最高的，但成本也高。

9、P-(plastic)

P-(plastic) 表示塑料封裝的記號。如PDIP 表示塑料DIP。

10、Piggy back

Piggy back是指馱載封裝。指配有插座的陶瓷封裝，形關與DIP、QFP、QFN 相似。在開發帶有微機的設備時用于評價程序確認操作。例如，將EPROM 插入插座進行調試。這種封裝基本上都是定制品，市場上不怎么流通。

以上是關于芯片封裝技術大全（上）的相關內容介紹了，希望能對您有所幫助！
