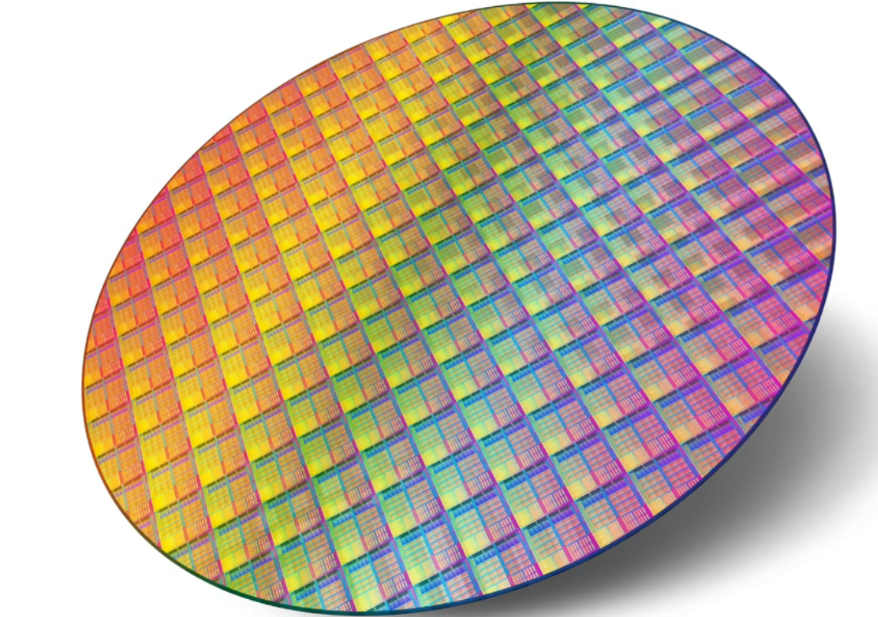

一、晶圓級封裝的技術特點

晶圓級封裝（Wafer Level Packaging，簡稱WLP）是一種先進的封裝技術，它具有若干獨特的技術特點，這些特點使其在集成電路行業中得到了廣泛的應用和認可。

1.尺寸緊湊

晶圓級封裝的一個顯著特點是其尺寸緊湊。由于在封裝過程中不需要額外的引線、鍵合和塑料工藝，封裝尺寸幾乎等于芯片尺寸，這相比于傳統的封裝技術，極大地減少了封裝體積。

2.高傳輸速度

相較于傳統的金屬引線產品，晶圓級封裝通常具有較短的連接線路。在高頻環境下，這種封裝技術表現出色，因為其高傳輸速度可以滿足高效能應用的要求。

3.高密度連接

WLP技術支持高密度連接，因為它允許芯片和電路板之間的連接不僅限于芯片四周。這種設計提高了單位面積的連接密度，從而實現了更高的集成度。

4.生產周期短

晶圓級封裝從芯片制造到封裝再到成品的過程中的中間環節大大減少，這使得生產效率提高，生產周期顯著縮短。

5.工藝成本低

WLP技術是在硅片層面上完成封裝測試的，這種批量化的生產方式有助于實現成本最小化。此外，WLP可以充分利用晶圓制造設備和生產設施，從而降低了整體的工藝成本。

6.可靠性高

通過精確控制工藝參數，晶圓級封裝可以提高封裝連接的可靠性和穩定性。這種技術的特點使得它在高溫、高振動等惡劣環境中也能保持良好的性能。

7.熱散效性好

有效的散熱設計是提高集成電路可靠性和性能的關鍵因素。晶圓級封裝通過合理的散熱設計，可以降低溫度、減少焊接應力并提高設備壽命.

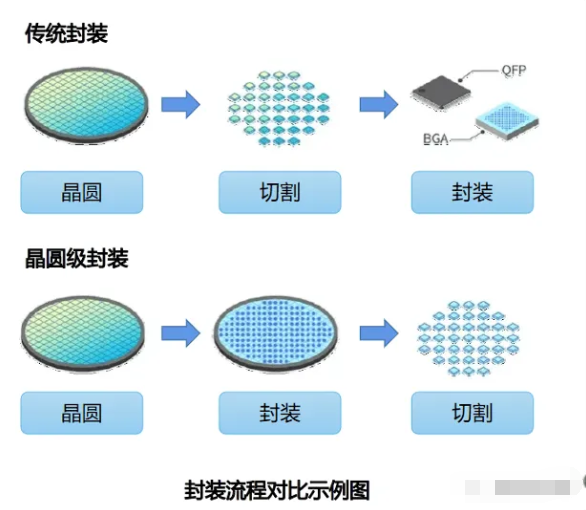

二、晶圓級封裝的工藝流程

晶圓級封裝（WLP）是一種先進的封裝技術，它將芯片的封裝與芯片制造過程相結合，提高了生產效率和降低了成本。以下是晶圓級封裝的工藝流程的一些關鍵步驟：

1.材料準備

首先，需要準備好用于晶圓級封裝的相關材料，如底部基板、球柵陣列（BGA）、波士頓背面圖案（WLCSP）等1。

2.焊膏印刷

在底部基板上涂刷適量的焊膏，并通過印刷機器實現均勻分布。這一步驟決定了最終焊接的質量1。

3.IC貼裝

將裸露的芯片粘合到底部基板上，通常采用自動貼裝機器將芯片精確地放置在指定位置上1。

4.回流焊接

通過回流爐對已貼裝的芯片進行焊接，使得芯片與基板上的焊膏相互粘結，形成穩定的連接1。

5.后續工藝處理

根據需求，在芯片封裝之后可能還需進行陶瓷球刻印、測試等處理步驟1。

6.設計階段的考慮因素

在設計階段，需要考慮以下因素以確保成功實施晶圓級封裝工藝：

·         確定封裝方式：根據應用和需求，選擇合適的晶圓級封裝方式。常見的封裝方式有裸芯、BGA（球柵陣列）和CSP（芯片級系統）等。

·         電路設計與布局：在電路設計時，考慮IC與其他組件之間的連接方式和布局，確保信號傳輸可靠性和最小功耗。

·         引腳排布和信號引出：對于高密度封裝，應充分利用底面空間，并合理規劃引腳排布；對于信號引出方面，需要注重信號完整性、抗干擾能力和電磁兼容性。

·         散熱設計：有效散熱是提高集成電路可靠性和性能的關鍵因素。通過合理的散熱設計，可以降低溫度、減少焊接應力并提高設備壽命3。

7.加工階段的要點和技術要求

在加工階段需要注意以下關鍵要點以確保成功實施晶圓級封裝工藝：

·         芯片固定和連接：采用適當?shù)恼辰Y劑將芯片固定在基底上，并使用可靠的金線/焊錫球等連接方法完成芯片與基底之間的電氣聯系。

·         封裝材料選擇：選擇適合封裝方式和工藝要求的材料，如黏合劑、導熱膠等。這些材料應具備良好的耐熱性、導熱性和化學穩定性。

·         控制溫度和濕度：加工過程中，需控制環境溫度和濕度，以保持穩定的工藝條件，避免因環境因素引起的質量問題3。

8.測試與質量管控要點

測試與質量管控是確保晶圓級封裝最終產品品質的關鍵階段。以下是需要注意的要點：

·         可靠性測試：通過各類可靠性測試（例如高溫老化、振動測試等）來評估封裝產品在長期使用情況下的可靠性。

·         尺寸與外觀檢查：對成品封裝產品進行尺寸測量和外觀檢查，以驗證其是否符合規定的尺寸限制和表面質量標準。

·         質量管控記錄：建立完善的質量管控體系，并記錄關鍵過程參數3。

9.常見問題及解決方法

在實施晶圓級封裝工藝過程中，可能會遇到一些問題，如焊接不良、封裝失效、溫度問題和膠合問題等。這些問題可以通過優化工藝參數、修復或更換損壞的設備、加強清潔環境控制等方式來解決1。

三、晶圓級先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
