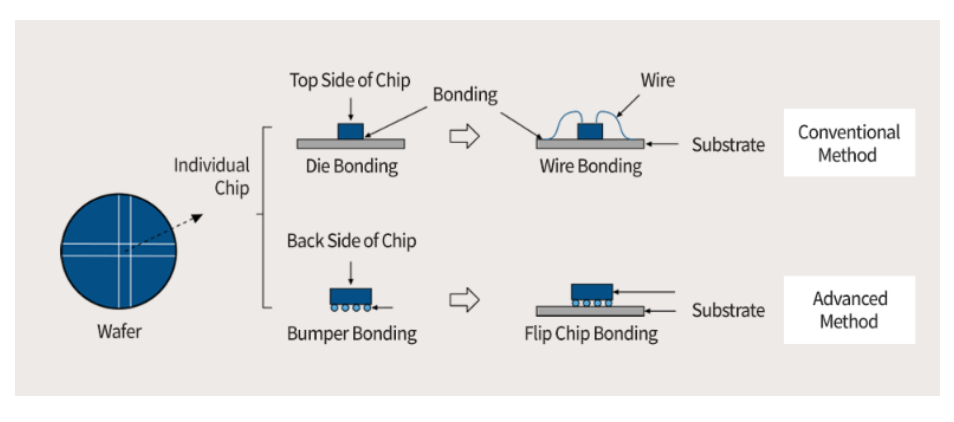

在半導體工藝中,“鍵合”是指將晶圓芯片連接到基板上。連接可分為兩種類型,即傳統方法和先進方法。傳統的方法包括晶片連接和電線連接,而先進的方法包括IBM在60年代末開發的倒裝芯片連接。倒裝芯片鍵合是一種結合了模具鍵合和導線鍵合的方法,是通過在芯片襯墊上形成凸起來連接芯片和襯底的方法。

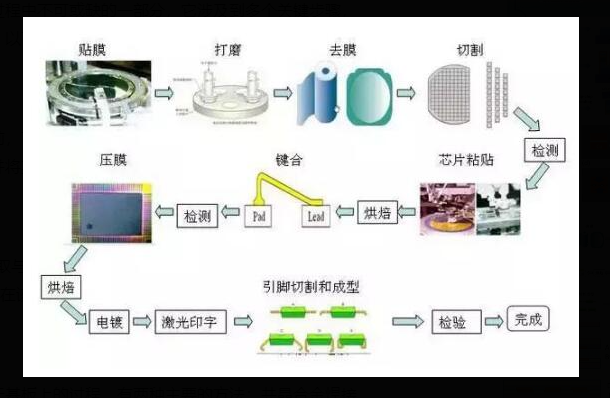

芯片鍵合工藝是半導體制造過程中不可或缺的一部分,它涉及到多個關鍵步驟,從芯片的準備到最終的封裝。以下是根據提供的搜索結果對芯片鍵合工藝流程的詳細解析。
在芯片鍵合工藝流程開始之前,首先需要對芯片進行精心挑選。這包括從劃片后的晶圓中選擇合格的芯片,并將其放在封裝底座上,稱為DiePad。有缺陷的芯片會被丟棄。
合格的芯片隨后需要通過“拾取與放置”(Pick & Place)過程進行操作。這一過程使用固晶機(Diebonder),在該過程中,芯片逐個地從切割膠帶上移除并精確地放置在封裝基板上。

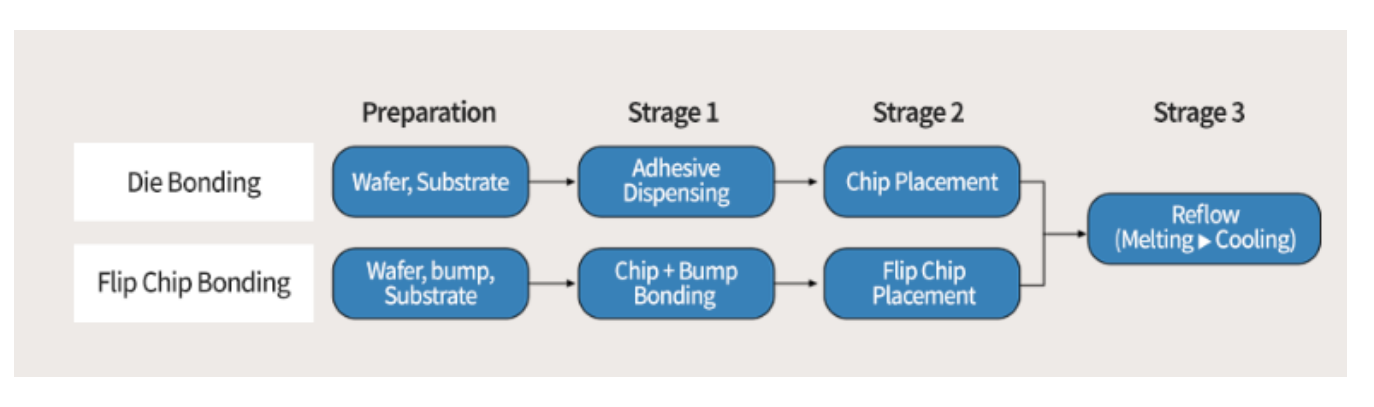

芯片鍵合是將晶圓芯片固定于基板上的過程。有兩種主要的方法:共晶合金焊接法和樹脂黏接法。共晶合金鍵合法適用于金屬引線框架或陶瓷基板的封裝,而樹脂黏接法則適用于各種類型的封裝基板。
這種方法涉及加熱到400℃左右的平板上,將晶片的背面和導線框架的鍍金壓接到一起,形成Si-Au共晶合金。為防止氧化,該工藝在氮?dú)鈿夥罩羞M(jìn)行。
使用環氧樹脂銀漿作為黏合劑,從室溫開始將其加熱到約250℃,然后通過摩擦和加壓將芯片黏合。
引線鍵合是用引線將芯片上的LSI端子與引線框架上的端子連接在一起的過程。引線一般使用導電性良好的金線制成。使用自動引線鍵合機,每秒可以鍵合幾根到10根的引線。
完成劃片工藝之后,芯片將被分割成獨立模塊并輕輕附著在切割膠帶上。為了輕松拾取芯片,需要采用“頂出”(Ejection)工藝,通過頂出裝置對目標芯片施加物理力,使其與其他芯片形成輕微步差。
芯片鍵合和引線鍵合完成后,芯片將接受進一步的封裝后處理。這可能包括涂覆保護層、安裝散熱片或其他組件,以確保芯片能夠在封裝后承受物理壓力并有效地散發熱量。
芯片清洗劑選擇:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
