一、封裝天線技術AiP(Antenna-in-Package)。
封裝天線技術AiP是一種將天線與電路集成在同一封裝中的先進技術。這種技術通過將天線和其他射頻元件整合在一個封裝內,實現了無線設備的小型化和高性能。簡單來說,AiP技術就是將天線模塊、HDI類載板和IC芯片集成在一起,形成一個完整的封裝系統。
AiP封裝可能還包括功率放大器(PA)、低噪音放大器(LNA)、開關和收發器IC。根據不同的頻率范圍,天線和IC會被封裝在相應的平臺上。天線可以被集成在封裝或基板上,也可以安裝在毫米波天線模塊中。

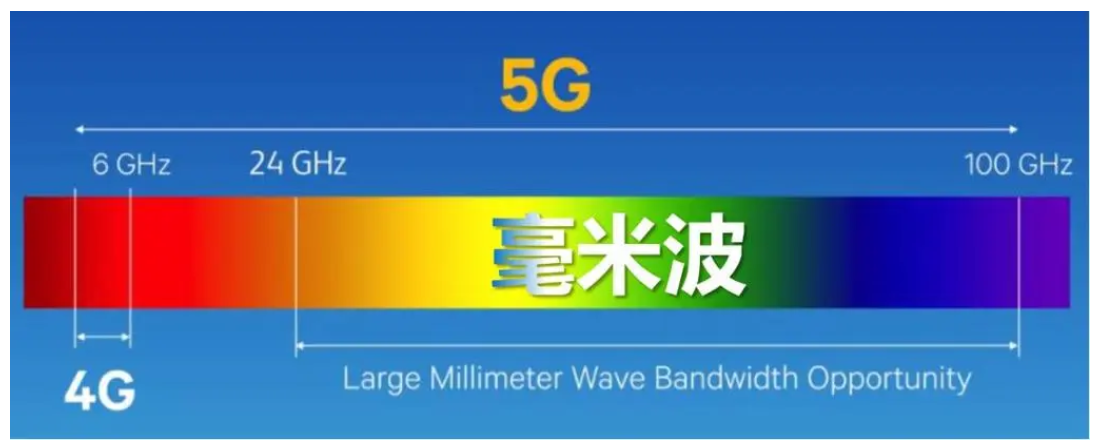

這項技術的優勢在于它不僅能提供更小的尺寸,而且還能提高信號完整性,減少信號衰減,并解決高頻帶來的范圍和傳輸挑戰。隨著移動通信技術從700MHz過渡到4GLTE的3.5GHz,再到5G的6到60GHz,RF開關和頻帶的復雜性以及天線設計和調試的復雜性不斷增加。為了實現5G的承諾,封裝層面的技術挑戰必須被克服。
舉例來說,在封裝技術中,晶圓級封裝(WLP)因其小尺寸、高密度連接、生產周期短和工藝成本低等特點,在封裝天線AiP設計中受到廣泛關注。
總之,封裝天線技術AiP是現代無線通信設備中不可或缺的一部分,它通過高度集成和先進的封裝技術為我們的智能設備提供了更快的數據傳輸速度和更好的通信質量。隨著科技的不斷進步,我們可以期待未來會有更多創新的封裝天線技術問世。
二、5G大規模天線技術的應用場景
5G大規模天線技術,也稱為Massive MIMO,是5G網絡的關鍵技術之一,它通過在基站端安裝大量的天線陣元,實現高效的多用戶通信和數據傳輸。以下是5G大規模天線技術的一些主要應用場景:
1. 宏覆蓋和微覆蓋
大規模天線技術可以用于提供廣泛的宏覆蓋,確保城市和鄉村地區都能享受到良好的網絡連接。此外,它也可以應用于微覆蓋,例如在高層寫字樓等建筑物內提供高質量的室內信號。
2. 無線回傳
無線回傳是解決基站之間數據傳輸問題的重要方式,特別是在宏站與Small Cell之間的數據傳輸中發揮關鍵作用。大規模天線技術可以通過高密度部署的異構網絡來提高網絡的傳輸能力和效率。
3. 郊區覆蓋
在偏遠地區,大規模天線技術可以幫助解決無線傳輸問題,提高網絡覆蓋范圍,確保這些區域也能接入高速網絡。
4. 局部熱點
局部熱點是指用戶密度高的區域,如大型賽事、演唱會、商場、露天集會、交通樞紐等。在這些場景中,大規模天線技術可以有效提升網絡容量和用戶體驗,滿足高數據流量的需求。
5. 室內覆蓋
隨著5G技術的發展,室內覆蓋成為了一個重要的應用場景。大規模天線技術可以用于解決建筑物內部的信號阻擋問題,提供高質量的室內網絡覆蓋。
6. 交通干線和隧道場景
在交通干線和隧道場景中,大規模天線技術可以增加天線的覆蓋距離和增益,保證線路的連續覆蓋。這種技術的應用有助于提升車輛的通信體驗。
綜上所述,5G大規模天線技術的應用場景多樣,涵蓋了從宏覆蓋到局部熱點的各種環境,以及室內外覆蓋和特定場景如交通干線和隧道的通信需求。這些應用場景共同推動了5G網絡的發展和普及,為用戶提供更快捷、更可靠的網絡服務。
三、5G通信技術電子產品清洗的必要性介紹
5G關鍵器件的影響來自于兩個方面,一方面在5G芯片和組件制程中焊接溫度的影響,二方面在設備使用環境溫度對器件和組件的長期影響。由于芯片內部各種結構關系,需要在芯片內部進行焊接組裝,必然產生焊接殘留物,錫膏或焊膏殘留物,如果不予以徹底清除,封裝后容易造成塑封結合強度不夠,進行二次工藝焊接的時,由于溫度的因素而產生殘留物膨脹,甚至成為蒸汽擠壓、膨脹,造成芯片內部結構的破損和損害。封裝前必須將焊劑殘留物去除,以保障封裝料與內部結構件的結合強度,避免在二次工藝焊接中由于殘留物原因而產生芯片的破壞和失效。
5G設備電子組件,制造焊接過程中,必然使用到錫膏和助焊劑進行工藝加工,在基板和組件上留下了焊劑或焊膏殘留物,如未經處理,在使用環境中,由于溫度和濕度的聯合作用,非常有可能產生殘留物引起的電化學腐蝕或電化學遷移的現象,引起基板和組件電氣性能偏離、線路短路乃至完全失效,而造成5G設備功能破壞,形成可靠性風險。
5G信號高頻傳輸?shù)奶匦裕瑢?duì)信號傳輸導體的材質、表面狀態以及表面附著物都有嚴格的要求,以保障5G信號傳輸趨膚效應的有效性,降低信號傳輸?shù)氖д婧驮鲆鎿p耗。目前還沒有一種助焊劑和錫膏的殘留能夠確保對5G信號趨膚效應沒有影響或可以忽略。因此,必然必須將表面的附著物,特別是助焊劑和錫膏殘留物徹底清除干凈,才可保證趨膚效應的有效性。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
