一、相控陣雷達概述

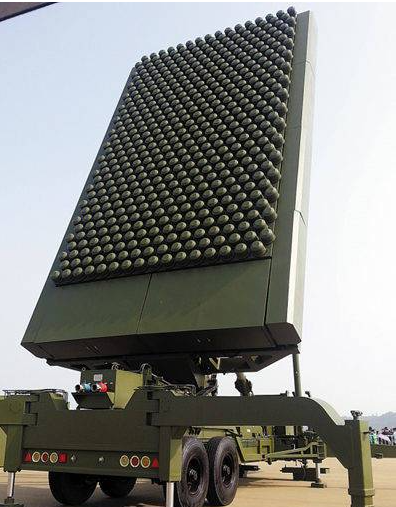

相控陣雷達（Phased Array Radar）是一種利用相位控制技術來掃描雷達波束的先進雷達系統。它通過控制大量小型天線單元的相位來形成波束，能夠在不需要物理轉動的情況下改變雷達的掃描方向。這種技術的優勢在于能夠提高雷達的反應速度、目標更新速率、多目標追蹤能力、分辨率和電子對抗能力。

二、相控陣雷達的技術特點

1.波束指向靈活

相控陣雷達的波束指向非常靈活，能夠?qū)崿F(xiàn)無慣性快速掃描，數據率很高。它能夠同時形成多個獨立的波束，分別執行搜索、識別、跟蹤、制導和無源探測等多種功能。這意味著相控陣雷達能夠在空域內同時監視和跟蹤數百個目標，對復雜目標環境的適應能力很強。

2.有源和無源相控陣雷達

相控陣雷達可以分為有源和無源兩種類型。無源相控陣雷達只有一個中央發射機和一個接收機，而有源相控陣雷達的每個天線單元都配備有一個發射/接收組件，這些組件能夠獨立產生和接收電磁波。因此，有源相控陣雷達在頻寬、信號處理和冗度設計上具有較大的優勢。

3.成本與復雜性

盡管相控陣雷達在性能上遠超傳統雷達，但它也面臨著設備復雜、造價昂貴的問題。此外，波束掃描范圍有限，最大掃描角為90°~120°，當需要進行全方位監視時，需要配置3~4個天線陣面。然而，隨著技術的進步，有源相控陣雷達的成本正在逐漸降低，且其性能不斷提升，成為現代雷達的發展趨勢。

三、相控陣雷達的應用場景

1.軍事應用

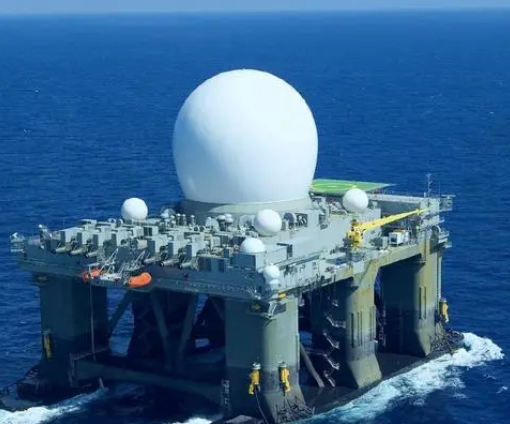

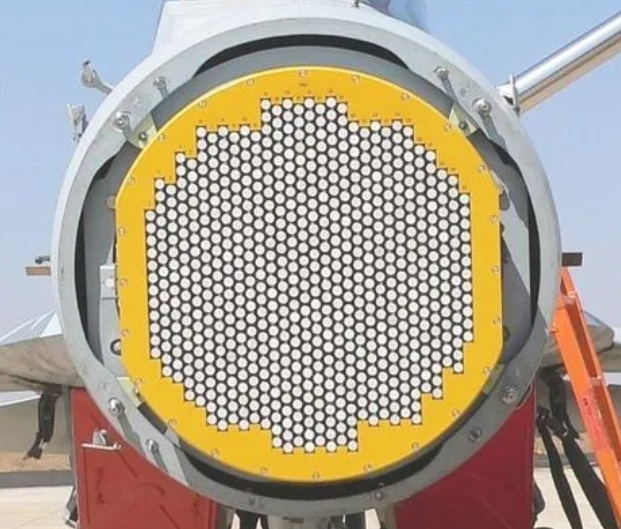

相控陣雷達在軍事領域的應用非常廣泛，特別是在航空母艦、驅逐艦、戰斗機等平臺上。它們負責遠程警戒、對海探測、空中警戒、監視等任務，能夠形成高、中、低空全方位作戰體系。

2.民用應用

隨著技術的發展，相控陣雷達也在民用領域找到了應用。例如，在城市交通管理系統中，有源相控陣雷達用于實時監測道路交通情況，優化交通流量，提高城市交通的效率和安全性。在建筑施工和城市規劃中，它也被用來進行更精確的測量和定位。

四、相控陣雷達的發展趨勢

當前，有源相控陣雷達正逐漸取代無源相控陣雷達，成為相控陣雷達的主要形式。預計到2019年，有源相控陣雷達占雷達總產值的比例將達到68%，而無源相控陣雷達的比例將降至6%。未來的發展趨勢將集中在如何在確保性能指標的同時有效降低研制及生產成本，并充分利用極化信息以提高雷達的探測和跟蹤能力。

五、、相控陣雷達芯片技術

1. 相控陣雷達的基本概念和優勢

相控陣雷達是一種先進的雷達技術，它通過控制多個輻射單元的相位來形成波束，以便在空間中進行掃描。這種技術可以實現快速的波束切換和掃描，具有較強的抗干擾能力和多目標跟蹤能力。相控陣雷達的工作方式包括全電掃相控陣和有限電掃相控陣，前者在方位上和仰角上都采用電掃，后者則是混合設計的天線，結合了多種天線技術。

2. 相控陣雷達芯片技術的重要性

相控陣雷達芯片技術是相控陣雷達的核心組成部分，它決定了雷達的性能和功能。特別是在有源相控陣雷達中，每個天線單元都配備有一個發射/接收組件（TR組件），這些組件能夠獨立地發射和接收電磁波，從而提供了更高的頻譜效率、更大的動態范圍和更強的抗干擾能力。此外，相控陣T/R芯片作為軍工相控陣雷達的核心元器件，其性能和可靠性對整個系統的效能至關重要。

3. 相控陣雷達芯片技術的發展趨勢

隨著科技的進步，有源相控陣雷達正逐漸取代無源相控陣雷達，成為相控陣雷達的主要形式。這一轉變帶來了更高效的數據處理能力、更遠的探測距離和更多的目標信息。然而，有源相控陣雷達的高昂制作成本仍然是其推廣和應用的一個挑戰。因此，未來的趨勢之一是在確保性能指標的同時，尋求有效的成本降低策略。

4. 結論

相控陣雷達芯片技術是現代雷達系統的關鍵技術，它不僅影響到雷達的性能和功能，還決定了整個系統的成本和可靠性。隨著技術的發展，有源相控陣雷達成為了雷達發展的主流，但如何降低成本并實現工業化生產，仍是相控陣雷達領域面臨的重要挑戰。

六、相控陣雷達芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
