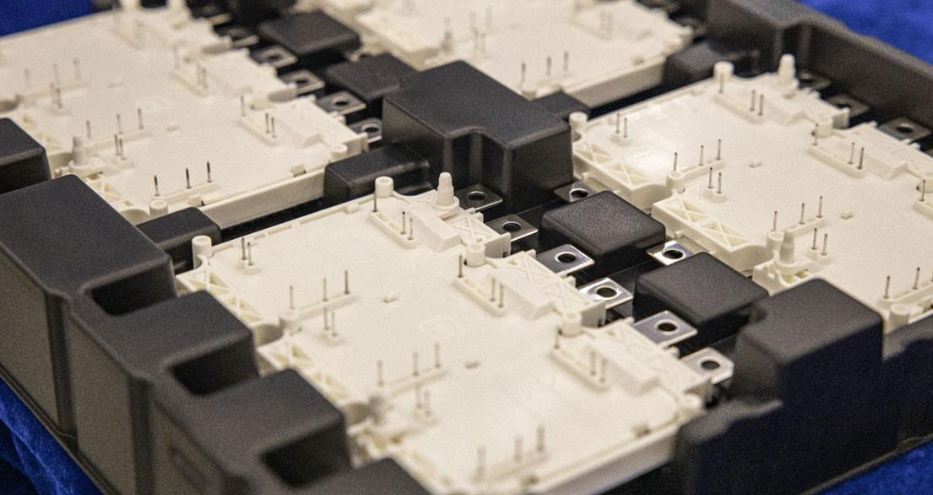

一、車規級 IGBT 模塊

車規級 IGBT 模塊是專為汽車應用設計的高性能功率半導體器件，它在新能源汽車的電機驅動系統中扮演著核心角色。IGBT，全稱為絕緣柵雙極晶體管，是電力電子行業廣泛應用的半導體器件，其作用是交流電和直流電的轉換，同時IGBT還承擔電壓的高低轉換的功能7。

1. IGBT模塊在新能源汽車中的作用

在新能源汽車中，電機驅動系統是關鍵成本之一，約占整車成本的15-20%，而IGBT約占電機驅動系統成本的一半。因此，IGBT約占新能源汽車成本的7-10%。新能源汽車的動力性能越強，所需要的IGBT組件數量也越多。例如MHEV48V所需IGBT組件數量為2-5個，而BEVA所需IGBT組件數量為90-120個5。

2. IGBT模塊的技術要求

車規級IGBT模塊需要經過嚴苛的認證流程，包括可靠性標準AEC-Q100、質量管理標準ISO/TS16949、功能安全標準ISO26262等。車規級IGBT模塊的高標準、嚴要求、長周期，將入行門檻一再拔高，這也直接導致了只有綜合能力或垂直整合能力非常強，并有本事將規模優勢發揮到極致的芯片企業，才能將車規級IGBT模塊納入生產清單

二、車規級 IGBT 模塊封裝關鍵技術應用

1. 封裝技術的發展趨勢

車規級 IGBT 模塊封裝技術的發展趨勢主要包括以下幾個方面：

·         散熱技術：散熱是封裝技術中的一個重要環節。傳統的散熱技術包括pin-fan結構和DSC結構。這些結構在散熱上都有一定的效果，但是隨著功率密度的不斷提高，散熱要求也越來越高。因此，開始探索直接焊接或者燒結技術，例如BXX的直焊產品圖所示。此外，還有一些其他的封裝概念，如ABB的壓接技術，冷焊，激光焊技術。

·         模塊化設計：模塊化設計可以簡化設計過程，提高功率密度，并且有利于散熱。例如，英飛凌的HPDrive采用了Pin-Fin設計，顯著提高功率模塊散熱效率，提高模塊的功率密度。

·         無引線鍵合技術：無引線鍵合技術可以減少寄生參數，提高互連可靠性。例如，直接導線鍵合結構（DLB）和SKiN結構都是無引線鍵合的結構。

·         高導熱陶瓷材料的應用：高導熱陶瓷材料可以提高散熱效率。例如，Al2O3陶瓷和更新的Si3N4陶瓷底板的應用，可以代替銅底板，提高散熱效率。

2. 新材料技術的應用

新材料技術在車規級 IGBT 模塊封裝中的應用主要包括以下幾個方面：

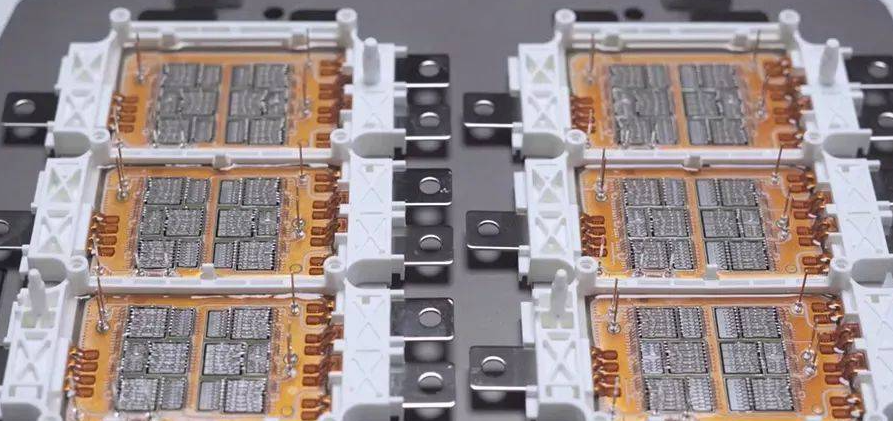

·         DBC板的應用：DBC板（直接覆銅陶瓷板）是一種新型的封裝材料，它可以將IGBT芯片直接貼裝到板上，簡化封裝過程，提高散熱效率。

·         SiC材料的應用：SiC材料具有高的熱導率和機械強度，可以在高溫和高壓環境下保持良好的電性能。因此，在一些高端車型中，已經開始使用SiC材料來替換傳統的硅材料。

·         SHAREX燒結銀的應用：SHAREX善仁新材生產的燒結銀是一種高效的導電材料，它可以用于IGBT模塊的封裝，提高封裝的可靠性和散熱效率。

3. 高精貼片技術的應用

高精貼片技術是車規級 IGBT 模塊封裝中的一個重要環節，它的應用主要包括以下幾個方面：

·         貼片壓力的控制：在貼片過程中，對貼片壓力的精確度要求最高。為了保證納米銀膏和芯片、DBC板接觸良好，芯片不彎折、翹曲、劃片等問題發生，高標準的IGBT模塊貼裝壓力需控制在50g以內。

·         高精度對位、貼片：在貼片過程中，需要實現高精度的對位和貼片，以保證良率。這需要使用高精度的貼裝設備和技術。

·         設備的優化：為了提高貼片速度和效率，需要不斷優化貼裝設備。例如，如何在設備有限的空間中盡可能多的放置貼裝模組，和加快貼裝模組的運動速度，是提升設備UPH的關鍵點。

以上就是車規級 IGBT 模塊封裝關鍵技術應用的一些主要內容。隨著技術的不斷發展和創新，我們可以期待更高效、更可靠的封裝技術的出現。

三、車規級 IGBT 模塊芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
