器件級芯片封裝技術發展與器件級芯片封裝清洗介紹

 一、器件級芯片封裝技術概述

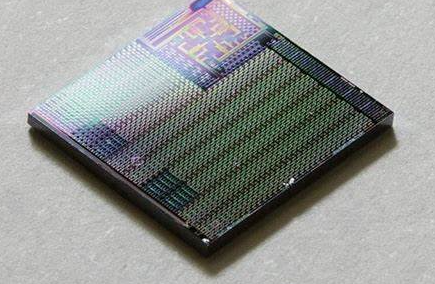

 器件級芯片封裝技術是一種先進的集成電路封裝技術，它通過薄膜再分布技術（WL-CSP）和凸點形成技術來實現高密度、細間距I/O芯片的電氣連接。這種技術以晶元為加工對象，在晶元上同時對眾多芯片進行封裝、老化、測試，最后切割成單個器件。晶元級封裝技術的優勢在于它使封裝尺寸減小至IC芯片的尺寸，生產成本大幅度下降。

1. 技術特點

薄膜再分布WL-CSP

薄膜再分布WL-CSP是當今使用最普遍的工藝，它的成本較低，非常適合大批量、便攜式產品板級應用可靠性標準的要求。在這種工藝中，采用BCB作為再分布的介質層，Cu作為再分布連線金屬，采用濺射法淀積凸點底部金屬層(UBM)，絲網印刷法淀積焊膏并回流。底部金屬層工藝對于減少金屬間化合反應和提高互連可靠性來說十分關鍵。

 2.凸點形成技術

凸點形成技術則是用于在凸點焊區上制作凸點，形成焊球陣列。這種技術的發展關鍵技術推動力來自持續的器件尺寸緊縮。在130nm技術標準下，約有30%的邏輯芯片需要凸點技術。但是在90nm技術標準下，這一數據躍升到60%，當發展到了65nm器件量產制造時，金凸點技術的需求則攀升至80%以上。

3.應用領域

 晶元級封裝技術已廣泛用于閃速存儲器、EEPROM、高速DRAM、SRAM、LCD驅動器、射頻器件、邏輯器件、電源/電池管理器件和模擬器件(穩壓器、溫度傳感器、控制器、運算放大器、功率放大器)等領域。

4.未來發展

 為了提高晶元級封裝的適用性并擴大其應用范圍，人們正在研究和開發各種新型技術，同時解決產業化過程中出現的問題。預計在3G手機生產階段時，各種各樣的手機內容全新應用將成為晶元級封裝技術的又一個成長動力，其中包括電視調諧器(TV tuners)、調頻發射器(FM transmitters)以及堆棧存儲器等。

 結論

 器件級芯片封裝技術是一項正在迅速發展的新技術，它不僅解決了高密度、細間距I/O芯片的電氣連接問題，還大幅度降低了生產成本。隨著技術的不斷進步和市場需求的增長，這種封裝技術在未來將繼續發揮重要作用，并可能催生更多創新的應用領域。

 二、器件級芯片封裝技術發展

 1. 芯片封裝技術的重要性

 芯片封裝是電子制造產業鏈中將芯片轉換為能夠可靠工作的器件的過程。它確保芯片能夠在工作環境中長期耐受載荷，保護芯片免受外界的影響，為內部組件提供電通路及供電，并將芯片工作時產生的熱量及時導出。封裝技術的發展對于滿足電子產品不斷增長的需求至關重要。

 2. 芯片封裝技術的發展歷程

 傳統的IC芯片與外部的電氣連接是用金屬引線以鍵合的方式把芯片上的I/O連至封裝載體并經封裝引腳來實現。然而，隨著IC芯片特征尺寸的縮小和集成規模的擴大，I/O的間距不斷減小、數量不斷增多。當I/O間距縮小到70um以下時，引線鍵合技術就不再適用，必須尋求新的技術途徑。這就是晶元級封裝技術的誕生，它利用薄膜再分布上藝，使I/O可以分布在IC芯片的整個表面上而不再僅僅局限于窄小的IC芯片的周邊區域，從而解決了高密度、細間距I/O芯片的電氣連接問題。

3. 當前的芯片封裝技術

 當前，芯片封裝技術正在不斷發展和完善。例如，系統級封裝（SIP）技術的應用、關鍵技術與產業發展趨勢研究。SIP可以有效地減小產品尺寸，降低功耗。由于其已經集成了眾多的器件，對于后端系統廠商而言，產品設計難度降低、產品開發周期變短，廠商對于供應鏈管理的難度降低。另外，由于多種芯片封裝在一起，器件逆向工程的難度加大，產品被抄襲的難度加大，產品生命周期延長。

 4. 芯片封裝技術的未來發展

 隨著半導體技術的發展，封裝材料的研究也在不斷進步。例如，無鉛焊料主要以錫為基礎，通過添加Cu、Ag、Zn、Bi等合金元素組成，已經成為近年來使用最廣泛的焊料合金。此外，耐高溫互連材料的研究也取得了顯著進展，如瞬時液相擴散連接（TLP）和低溫?zé)Y(jié)金屬連接（LTJT）等。這些技術的發展將推動芯片封裝技術的進一步發展。

 5. 結論

 總的來說，器件級芯片封裝技術的發展是一個持續的過程，它涉及到材料科學、工藝技術等多個方面。隨著電子產品的不斷發展和進步，芯片封裝技術也需要不斷更新和改進，以滿足日益增長的需求。未來，我們可以期待更加高效、可靠和環保的芯片封裝技術的出現。

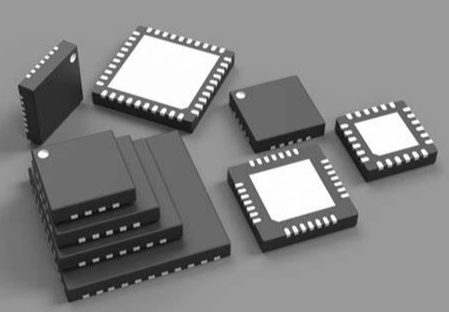

三、器件級芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
