芯片封裝工藝流程、封裝基板技術的發展與芯片封裝清洗劑介紹

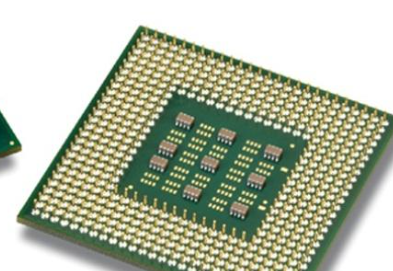

一、芯片封裝工藝流程

芯片封裝工藝流程是將芯片與外部引腳連接并封裝在保護外殼中的過程，這一過程對于確保芯片能夠在各種環境下正常工作至關重要。以下是芯片封裝工藝流程的詳細步驟：

1. 芯片切割

在芯片封裝之前，晶圓上的芯片需要被切割成單個的芯片。這個步驟通常使用切割機械或激光切割來完成。

 2. 清潔

切割后的芯片需要進行清潔，以去除切割過程中產生的污垢和雜質。

 3. 焊接

芯片上的金線需要被連接到封裝的引腳上。這個步驟通常使用焊接技術，如焊錫或焊金線。

4. 封裝

芯片被放置在封裝模具中，然后填充封裝材料，通常是樹脂。封裝材料需要固化以提供保護和支撐。

 5. 測試

封裝后的芯片需要進行功能測試和可靠性測試，以確保沒有制造缺陷，并能夠正常工作。

 6. 標記

封裝后的芯片需要進行標記，通常是打印芯片型號、生產日期等信息。

 7. 切腳

封裝后的芯片需要進行切腳，即去除多余的引腳，以便于與電路板連接。

 8. 包裝

最后，封裝后的芯片需要進行包裝，通常是在載帶上，以便于運輸和使用。

 以上是芯片封裝的一般工藝流程。值得注意的是，封裝效率、引腳數等因素會影響封裝的最終效果。此外，封裝技術的發展經歷了多個階段，從插孔原件時代的PTH封裝到微電子封裝技術堆疊式封裝時代的演變，不斷推動著半導體行業的發展。

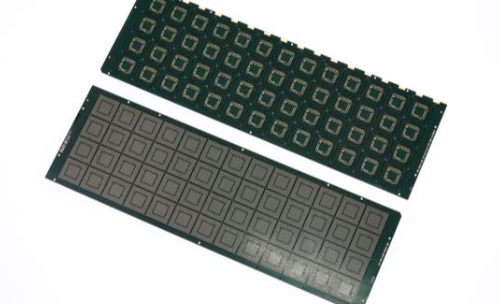

芯片封裝基板材料概述

 二、芯片封裝基板材料是芯片封裝技術中的關鍵組成部分，它負責將芯片與外界環境隔離開來，保護芯片免受外界環境的影響，并保持芯片的性能和穩定性。封裝基板材料的研究和發展對于推動芯片性能的提升具有重要意義。以下是關于芯片封裝基板材料的一些詳細信息。

1. 封裝基板材料的種類

 封裝基板材料主要包括剛性基板和柔性基板兩大類。剛性基板材料通常由玻璃纖維布浸漬在環氧樹脂中制成，如FR4，而柔性基板則使用可以彎曲和折疊的材料，如PI(聚酰亞胺)、PET(聚酯)等。

2. 封裝基板材料的性能要求

 封裝基板材料需要具備以下性能要求：

 - 高導熱性：隨著芯片功率密度的增加，封裝材料的導熱性能變得越來越重要，高導熱性有助于迅速散發熱量，維持芯片的穩定運行。

- 機械強度：封裝材料需要有足夠的機械強度，以承受制造過程中的物理沖擊和壓力，同時確保芯片在使用過程中的穩定性。

- 耐溫性：封裝材料應能在芯片運行過程中承受高溫，以保持穩定的電氣性能和結構性能。

- 電氣性能：封裝材料應具有優異的電氣性能，以確保信號的穩定傳輸和芯片功能的正常發揮。

- 封裝兼容性：封裝材料應與芯片、基板等其他組件兼容，避免在制造和使用過程中出現不良反應。

- 環保性：隨著環保意識的提高，封裝材料的環保性也成為關注的焦點，無毒、低污染的封裝材料更符合未來的發展趨勢。

 3. 封裝基板技術的發展

 近年來，封裝基板技術的發展趨勢主要體現在以下幾個方面：

 - 高性能化：隨著芯片性能的不斷提高，對封裝材料的要求也越來越高，需要不斷提高材料的導電性能、耐高溫性能等。

- 綠色環保：開發低成本、環保的封裝材料是未來的發展方向。

- 一體化集成：隨著芯片功能越來越復雜，需要將不同材料集成在一起形成復合材料以滿足不同的需求。

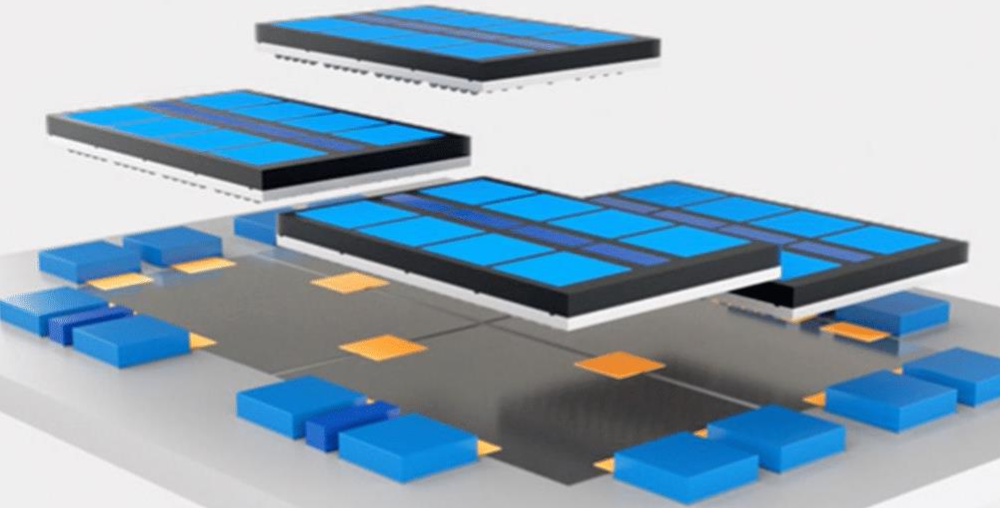

 4. 玻璃基板封裝技術

玻璃基板封裝技術是一種新興的封裝技術，它使用玻璃作為封裝基板材料，具有耐高溫、超平整等特性。這些特性使得玻璃基板可以進行更精密的蝕刻，提升單位面積內的電路密度，從而幫助芯片在更長時間內保持峰值性能。然而，玻璃基板也存在一些技術難題，如易碎性、與金屬導線的附著力不足、通孔填充均勻性難以控制等問題。

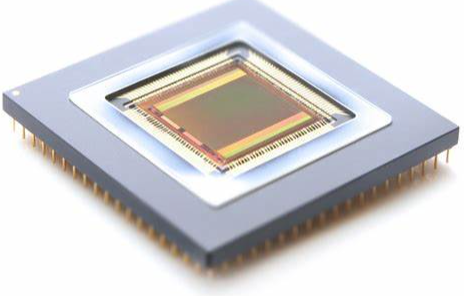

 5. 陶瓷基板封裝技術

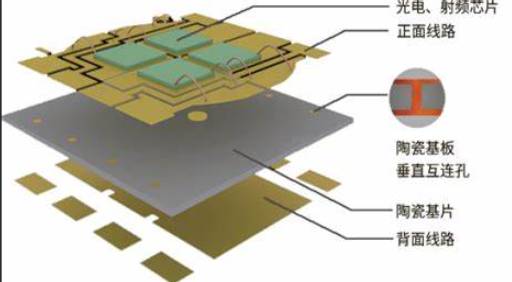

 陶瓷基板封裝技術是另一種重要的封裝技術，它使用的陶瓷基板材料具有優良的電絕緣性能、高導熱系數、氣密性好、化學性能穩定等特點。這些特性使得陶瓷基板在高可靠性、高頻、耐高溫、氣密性好的產品中得到了廣泛應用。此外，陶瓷基板還可以與其他材料集成，形成復合材料以滿足不同的需求。

 結論

 芯片封裝基板材料的選擇對其性能和穩定性有著至關重要的影響。隨著技術的發展，各種新型封裝基板材料如玻璃基板和陶瓷基板正在逐步嶄露頭角，這些新材料有望為芯片技術帶來革命性的突破，并成為未來芯片發展的關鍵方向之一。

 三、芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
