晶圓級芯片封裝的發展趨勢、應用場景與晶圓級芯片封裝清洗介紹

一、晶圓級芯片封裝概述

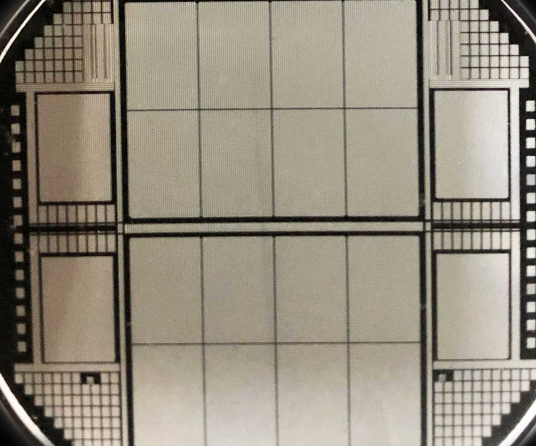

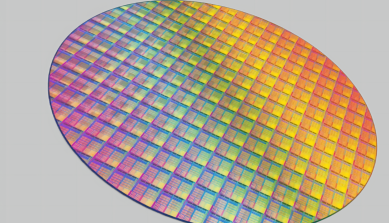

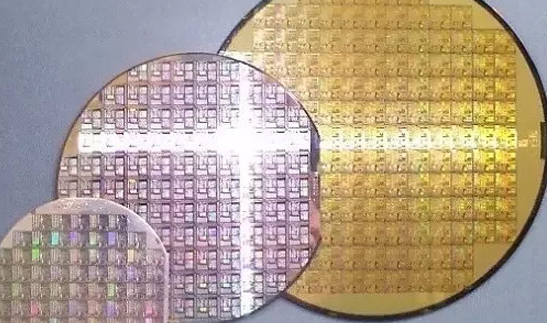

晶圓級芯片封裝（Wafer Level Chip Scale Packaging，縮寫 WLCSP）是一種先進的封裝技術，它在芯片制造完成后，直接對整個晶圓進行封裝和測試，然后再切割成單個芯片。這種技術因為具有尺寸小、電性能優良、散熱好、成本低等優勢，近年來得到了快速發展。根據市場研究，WLCSP 的市場在 2020 年達到了 48.4 億美元，并且預計到 2028 年將增長至 228.3 億美元，復合年增長率為 21.4%。

 二、WLCSP 與傳統封裝的比較

相比于傳統的晶圓封裝技術，WLCSP 在封裝尺寸、傳輸速度、連接密度和生產周期等方面具有明顯優勢：

 1.封裝尺寸：由于 WLCSP 沒有引線、鍵合和塑膠工藝，封裝尺寸幾乎等于芯片尺寸，這使得封裝更加緊湊，適合于高密度應用。

 2.傳輸速度：WLCSP 一般具有較短的連接線路，因此在高頻環境下表現出較高的傳輸速度。

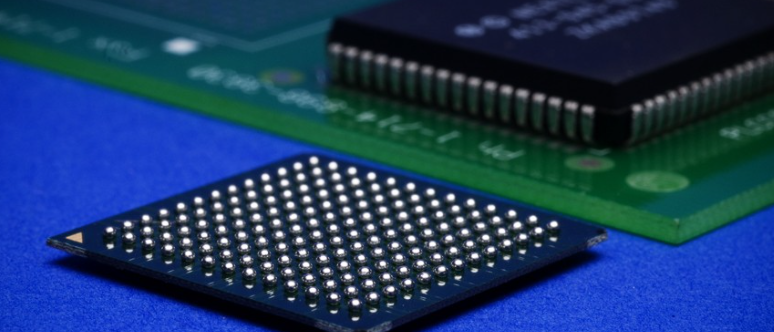

 3.連接密度：WLCSP 可以運用數組式連接，使得芯片和電路板之間的連接不限制于芯片四周，從而提高了單位面積的連接密度。

 4.生產周期：WLCSP 的整個生產過程中的中間環節較少，因此生產效率高，周期大幅縮短。

 5.工藝成本：WLCSP 在硅片層面上完成封裝測試，以批量化的生產方式達到成本最小化的目標。成本取決于每個硅片上合格芯片的數量，隨著芯片設計尺寸的減小和硅片尺寸的增大，封裝成本相應減少。

 三、WLCSP 的工藝流程

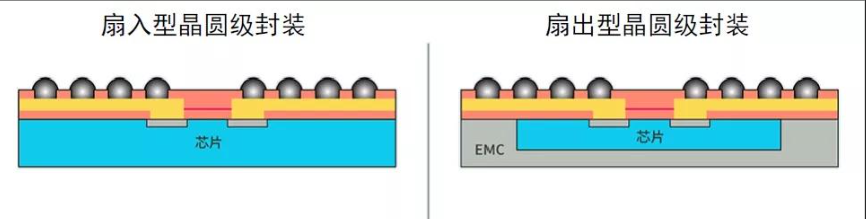

 WLCSP 的工藝流程包括涂覆聚合物薄膜、重布線層（RDL）、涂覆第二層聚合物薄膜、凸點下金屬層（UBM）制作、植球等多個步驟。這些步驟旨在保護芯片、減少布線長度和焊球間距，最終實現高密度、高性能的封裝產品。

四、WLCSP 的發展趨勢

 隨著電子產品不斷升級換代，智能手機、5G、AI 等新興市場對封裝技術提出了更高要求。這促使封裝技術朝著高度集成、三維、超細節距互連等方向發展。WLCSP 技術能夠減小芯片尺寸、布線長度和焊球間距，從而提高集成電路的集成度、處理器的速度等，降低功耗，提高可靠性。這種技術順應了電子產品日益輕薄短小、低成本的發展需求。未來，WLCSP 技術將繼續降低成本，提高可靠性水平，并擴大在大型 IC 方面的應用。

 結論

 晶圓級芯片封裝是一種先進的封裝技術，它在多個方面優于傳統封裝技術。隨著市場需求的增長和技術的不斷進步，WLCSP 將繼續在集成電路行業中發揮重要作用。

 五、晶圓級芯片封裝的應用場景

晶圓級芯片封裝（WLCSP）作為一種先進的封裝技術，因其具有尺寸小、電性能優良、散熱好、成本低等優勢，在現代電子行業中得到了廣泛的應用。以下是根據搜索結果總結的幾種應用場景：

 1. 高性能計算

 在高性能計算領域，如服務器、數據中心等，晶圓級封裝技術能夠提供更小的封裝尺寸、更高的集成度和更低的功耗，從而滿足高性能計算設備的緊湊化、高效率化需求。這種技術的應用有助于提高計算能力，降低能源消耗，滿足數據中心等應用場景的高速運算和低能耗要求。

 2. 物聯網

在物聯網領域，晶圓級封裝技術適用于各種小型、低功耗的物聯網設備。由于其尺寸小、重量輕的特點，晶圓級封裝可以幫助實現更小巧的物聯網終端，滿足市場需求對于便攜性和低功耗的要求。

3. 移動通信

在移動通信領域，晶圓級封裝技術可以應用于手機、基站等設備。通過對芯片進行晶圓級封裝，可以實現更短的連接線路，提高高效能要求下的性能，如高頻下的表現。此外，晶圓級封裝還能減少中間環節，提高生產效率，降低生產成本，這對于成本敏感的移動通信市場來說是非常有利的。

4. 小型化和低價化產品

 晶圓級芯片尺寸封裝（WLCSP）符合消費電子發展的需求和趨勢，如智能手機、平板電腦等。WLCSP封裝能夠優化封裝產業鏈，減少測試環節，降低封裝成本，并且能夠?qū)崿F(xiàn)半導體后段與前段的技術對接，提高生產效率。

 5. 系統級封裝（SiP）

 系統級封裝（SiP）是晶圓級封裝技術的一種應用，它通過將多個芯片和/或內插器封裝在一起，形成了一個高度集成的系統。這種方法常用于移動設備市場，可以做到非常緊湊以適應空間限制，并且將所有需要的功能打包到一個結構中。

 綜上所述，晶圓級芯片封裝技術在高性能計算、物聯網、移動通信以及追求小型化和低價化的消費電子等領域有著廣泛的應用。隨著封裝技術的不斷發展，我們可以預見晶圓級芯片封裝將在更多領域取得突破，推動半導體行業的進一步發展。

 六、晶圓級芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
