回流焊工藝流程與電路板回流焊焊后清洗指南介紹

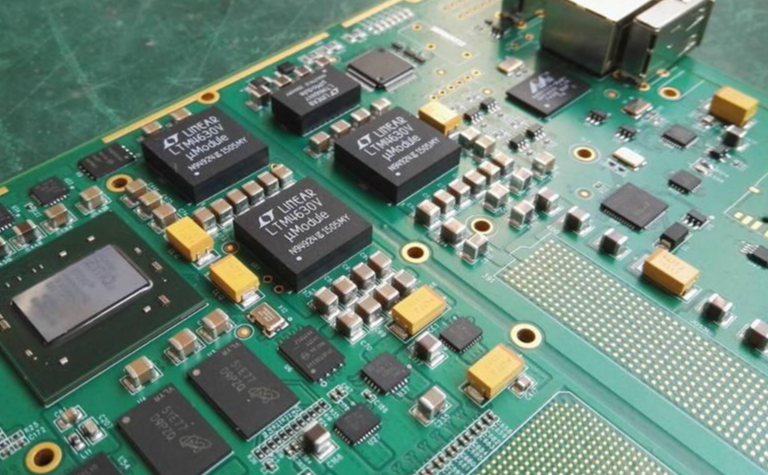

一、電路板回流焊工藝概述

回流焊是表面組裝技術（SMT）中的一種重要焊接工藝，尤其適用于片狀元件和貼裝器件（SMD）的焊接。在回流焊工藝中，加熱設備內部的加熱電路將空氣或氮氣加熱到足夠高的溫度，然后吹向已經貼好元件的線路板，使元件兩側的焊料融化后與主板粘結。這種工藝的優點在于溫度易于控制，焊接過程中能避免氧化，同時制造成本也更容易控制。

二、回流焊工藝流程

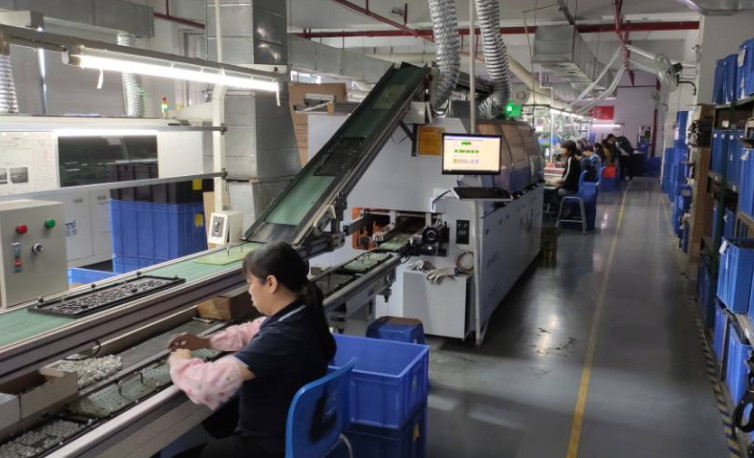

在SMT貼片加工的生產流程中，回流焊通常位于錫膏印刷和元器件貼片之后。具體的回流焊工藝流程可以分為以下幾個階段：

1. 預熱區：在這個階段，PCB和元器件被加熱以去除錫膏中的水分和溶劑，防止錫膏塌落和焊料飛濺。升溫速率應控制在適當的范圍內，以免對元器件造成熱沖擊。

2. 恒溫區：這個階段的目的是確保PCB上的各部位在達到尖峰融錫區前的溫度一致。恒溫溫度的選擇取決于PCB設計的復雜性和回焊爐的熱對流特性。

3. 回流區：在回流區，錫膏中的焊料使金粉開始熔化，再次呈流動狀態，替代液態焊劑潤濕焊盤和元器件。這種潤濕作用導致焊料進一步擴展，對大多數焊料潤濕時間為60~90秒。

4. 冷卻區：最后，焊點通過冷卻過程凝固，從而完成回流焊。

三、影響回流焊工藝的因素

回流焊工藝的質量受到多種因素的影響，包括但不限于：

- 溫度控制：回流焊接溫度應該控制在合適的范圍內，過高或過低的溫度都可能影響焊接效果。

- 時間控制：回流焊接時間應該控制在正確的時間范圍內，過短的時間可能導致焊料未完全熔化，而過長的時間可能導致元器件和電路板過度加熱。

 - 焊料選擇：使用的焊料應該符合電路板和元器件的要求，選擇合適的焊料能夠提高焊接質量。

 - 元器件布局：元器件布局應該合理，避免過于密集或過于分散，以確保焊接的均勻性和到位性。

 - 焊接設備：使用高質量的回流焊接設備，可以確保焊接溫度和時間的準確控制。

 - 檢查：回流焊接后，應該對焊接質量進行檢查，確保焊接質量符合要求。如果需要，可以進行二次焊接或修復焊接。

四、回流焊工藝的應用

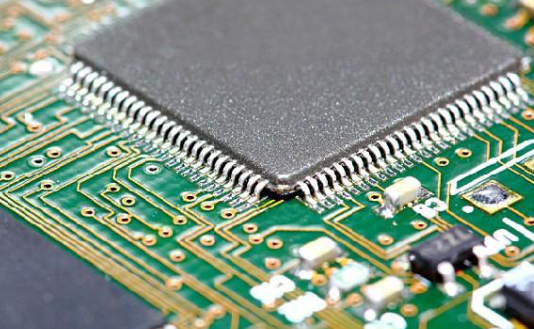

 回流焊工藝幾乎在所有電子產品領域都得到了廣泛應用。隨著電子產品PCB板不斷小型化的需要，片狀元件和貼裝器件的使用越來越廣泛，這促使回流焊工藝技術得到了相應的發展。在混合集成電路板組裝中，組裝焊接的元件多數為片狀電容、片狀電感，貼裝型晶體管及二極管等。隨著SMT整個技術發展日趨完善，多種貼片元件（SMC）和貼裝器件（SMD）的出現，作為貼裝技術一部分的回流焊工藝技術及設備也得到相應的發展，并且其應用越來越廣泛。

 五、電路板回流焊焊后清洗指南

 在電路板的生產過程中，回流焊是一個重要的步驟，但是在焊接后，需要進行嚴格的清洗。這是因為焊接過程中使用的錫膏、助焊劑等材料在焊后會留下殘留物，這些殘留物可能會對電路板的性能產生負面影響。以下是關于電路板回流焊焊后清洗的一些詳細信息和建議。

 1. 清洗的重要性

 回流焊后的清洗是非常重要的，因為它可以有效地去除焊后殘留物，防止這些殘留物對電路板產生腐蝕或導致短路。如果不進行清洗，這些殘留物可能會導致產品失效或者整個批次產品的報廢。

 2. 清洗的方法

 回流焊后的清洗通常采用超聲波清洗，但是需要注意的是，超聲波清洗可能會損壞器件。為了避免這種情況，可以使用頻率不在幾十千Hz的清洗設備，這樣可以避免與器件產生共振，從而減少對器件的損害。

 除了超聲波清洗，還可以使用專業的爐膛清潔劑或者無水酒精進行清洗。使用軟布或海綿擦拭爐膛內壁，將殘留的塵埃和焊油徹底清理干凈。在清洗過程中，特別注意爐膛頂部和底部的清理，這兩個部位往往是積灰和殘留物最多的地方。

 3. 清洗的注意事項

 在進行清洗時，需要注意的是，清潔液應該均勻涂抹，并且在清潔后徹底擦干，防止清潔劑的殘留。此外，熱風口的清潔程度直接影響焊接質量，可以使用專用工具進行清理。傳送帶的清潔也十分重要，可以用干凈的布進行擦拭，對于頑固的污漬，可以使用清潔劑進行處理。

 在清洗過程中，特別注意爐膛內部的清潔劑應該均勻涂抹，并且在清潔后徹底擦干，防止清潔劑的殘留。熱風口的清潔程度直接影響焊接質量，可以使用專用工具進行清理。傳送帶的清潔也十分重要，可以用干凈的布進行擦拭，對于頑固的污漬，可以使用清潔劑進行處理。

 4. 清洗劑的選擇

 在選擇清洗劑時，應該選擇環保型的清洗劑，例如水基清洗劑。這種清洗劑不僅可以有效地去除殘留物，而且不會對環境造成污染。此外，還應該選擇符合相關法規要求的清洗劑，例如RoHS\REACH\HF\索尼SS-00259\GB-38508-2020等。

 總的來說，回流焊后的清洗是一個非常重要的步驟，它可以直接影響到電路板的性能和質量。因此，在進行清洗時，應該選擇合適的清洗方法和清洗劑，以確保清洗的效果。

 六、印制電路板組件清洗的主要目的和作用包括以下幾點：

(1)PCBA電路板組件清洗防止由于污染物對元器件、印制導線的腐蝕所造成的短路等故障的出現，預防電氣短路和電阻變化等問題的發生，保證電路板組件的純凈度，提高組件的性能和可靠性。

(2)清洗電路板可以避免由于PCB上附著離子污染物等物質所引起的漏電等電氣缺陷的產生。

(3)電路板清洗還能改善電路板的導熱性能，通過去除熱導介質和粘合劑等雜質，提高散熱效果，保護電子元器件。

(4)電路板清洗可以保證組件的電氣測試可以順利進行，大量的殘余物會使得測試探針不能和焊點之間形成良好的接觸，從而使測試結果不準確。

(5)電路板清洗過程中使用的環保水基清洗劑和清洗工藝能夠減少對環境的污染，符合環保要求。

綜上所述，電路板清洗在電子制造過程中具有重要的必要性和好處。電子電路板清洗不僅是確保產品質量和可靠性的必要步驟，還能夠提高電氣性能、增強可靠性、改善導熱性能，并保護環境。
