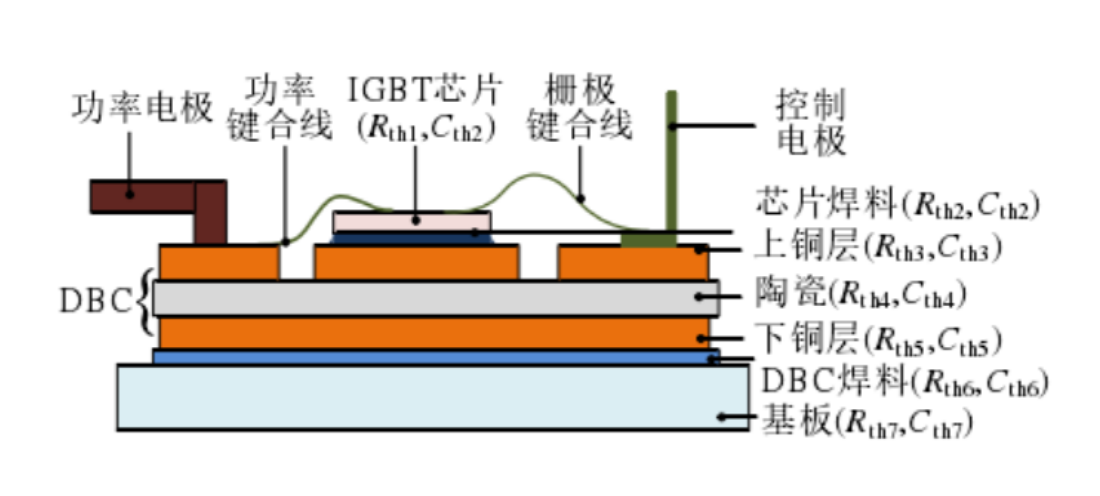

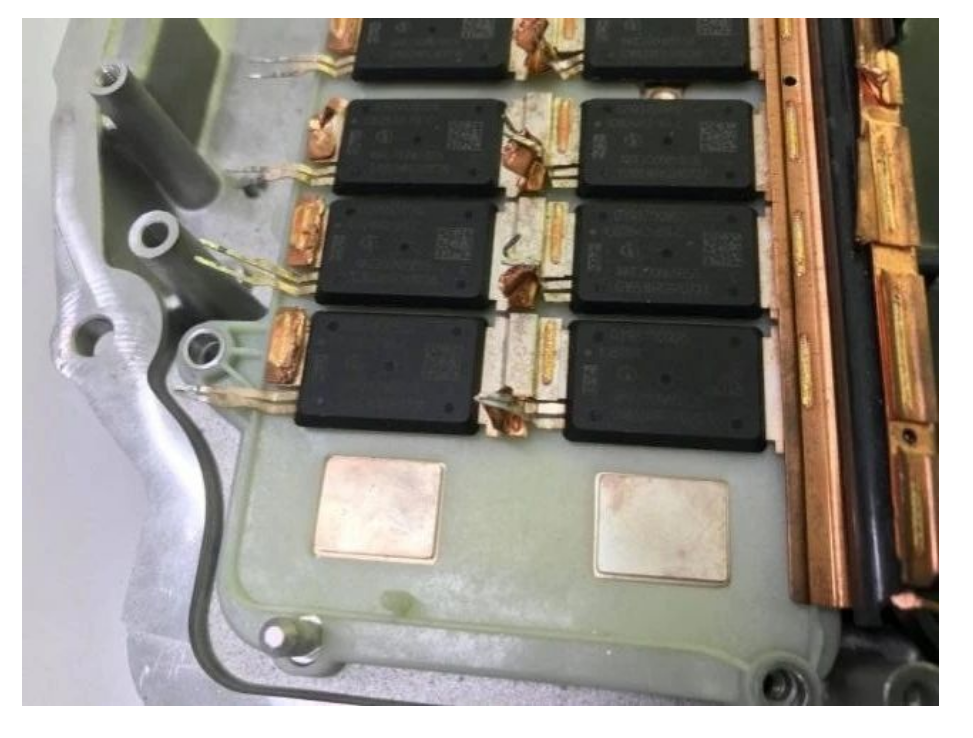

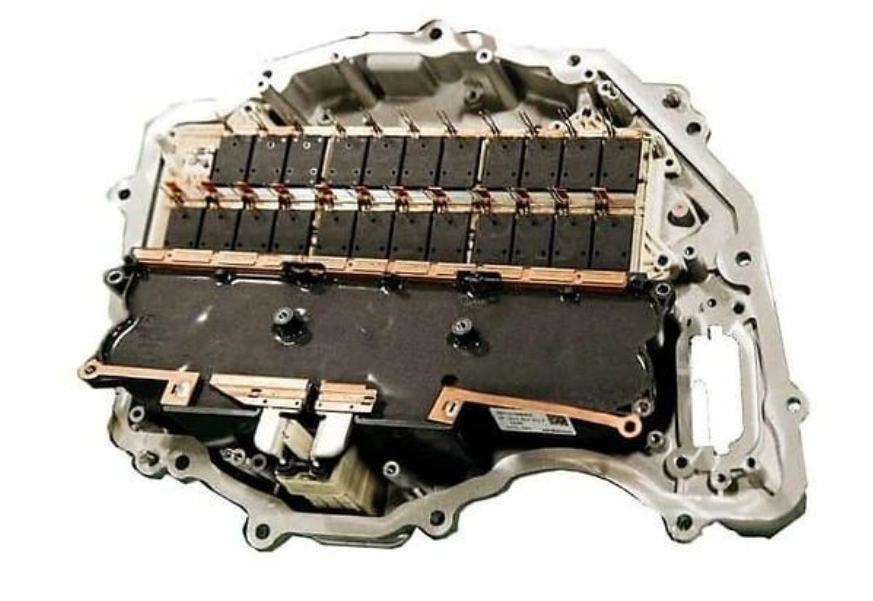

在講解IGBT模塊制造環節時，我們先了解IGBT模塊的封裝部分。典型功率模塊的外觀及截面如下圖所示，其中上銅層布置功率半導體/二極管芯片/鍵合線等電氣部分，由DBC提供電路布局、絕緣、傳熱、機械支撐等功能，散熱基板向上支撐襯板，向下與散熱介質接觸。傳熱路徑上主要部件依次為功率芯片、芯片焊料、上銅層、陶瓷、下銅層、DBC焊料與基板。

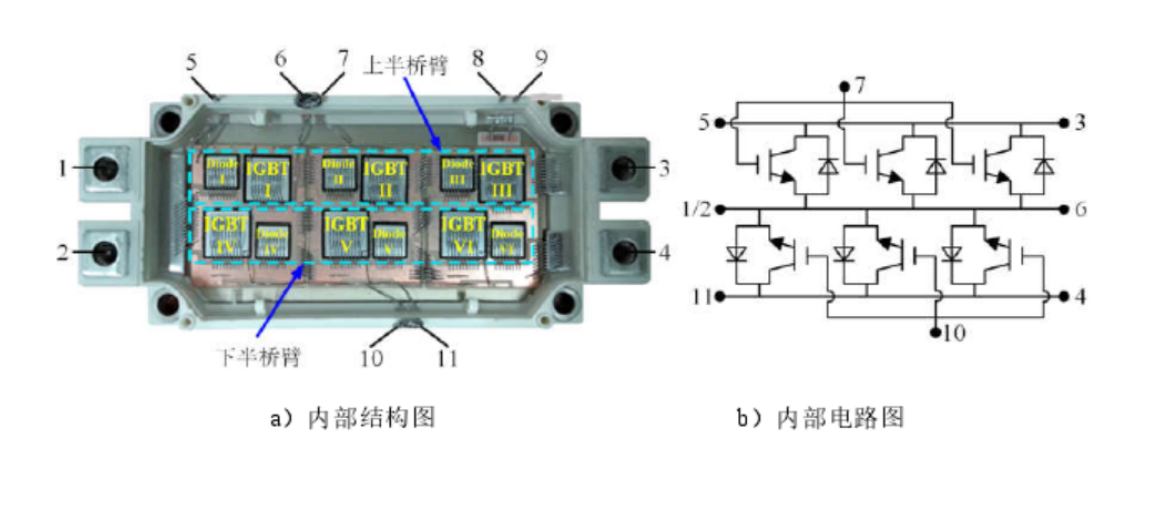

下圖是一款I(lǐng)GBT模塊的內部結構，在IGBT模塊內部集成了6個IGBT芯片，分別命名為IGBTⅠ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ。這6個IGBT芯片分為上、下兩個半橋臂，其中，IGBTⅠ、Ⅱ、Ⅲ并聯連接組成上半橋臂，IGBT Ⅳ、Ⅴ、Ⅵ并聯連接組成下半橋臂，兩個半橋臂之間串聯連接。每個IGBT芯片的兩端反并聯有1個二極管，用于實現續流。
在解決IGBT封裝問題上，大部分精力集中在解決IGBT模塊的散熱上，畢竟任何功率器件在溫度過高的環境下更容易老化失效。在IGBT的封裝結構優化上，主要從兩方面進行了考慮，一方面就是封裝過程中引線鍵合方式，俗稱綁定(英文Bonding的讀音)，另一方面就是芯片的布局方式優化。在引線鍵合方式的優化上，綁定落點數量的增加有利于降低芯片金屬層中落點周?chē)碾娏髅芏龋?dāng)新增一個落點后，芯片金屬層的最大電流密度降低了20%，這使得功率循環性能提高了4倍。自此，多落點綁定線結構在高電流大面積芯片中廣泛采用。為了有效緩解綁定落點的熱應力，多樣化的綁定線布局方式可用于降低芯片溫度。ABB公司提出了一種多落點綁定線結構，它與傳統布線之間的對比如圖所示。

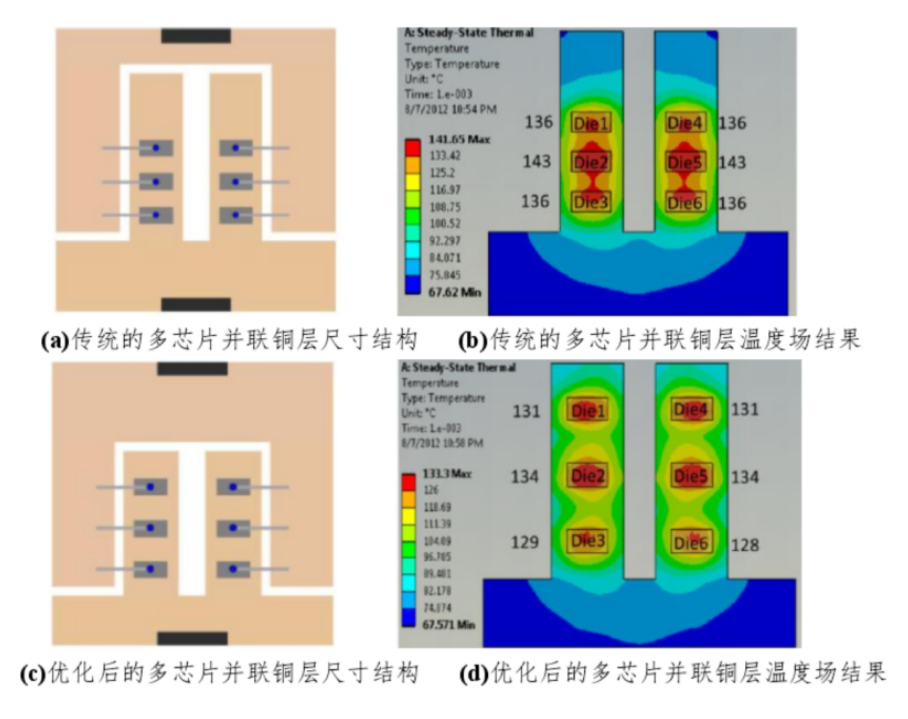

根據對IGBT模塊芯片不同布局方式進行熱力學仿真分析發現，IGBT芯片在不同布局方式下，散熱情況存在差異：
因此，國內外學者在電控功率模塊封裝布局熱優化上進行了初步實踐。針對多芯片并聯結構調整芯片的位置，使其離射極電極位置更近，芯片布置從部分交錯式改為水平對齊式，從而使芯片支路電流不均衡度從50%降低到33%。根據不同產品的設計，布局設計自由度有回路數量、芯片布局范式、DBC尺寸、綁定布線范式、綁定DBC落點位置、開爾文布線、射極電極位置等。

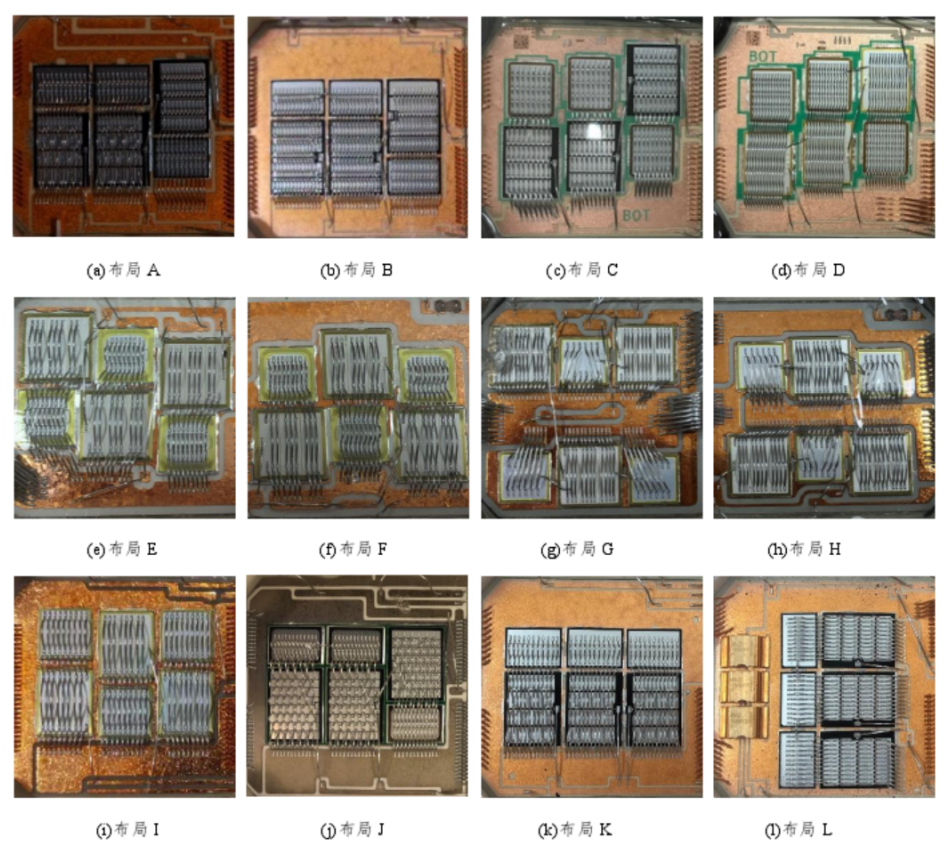

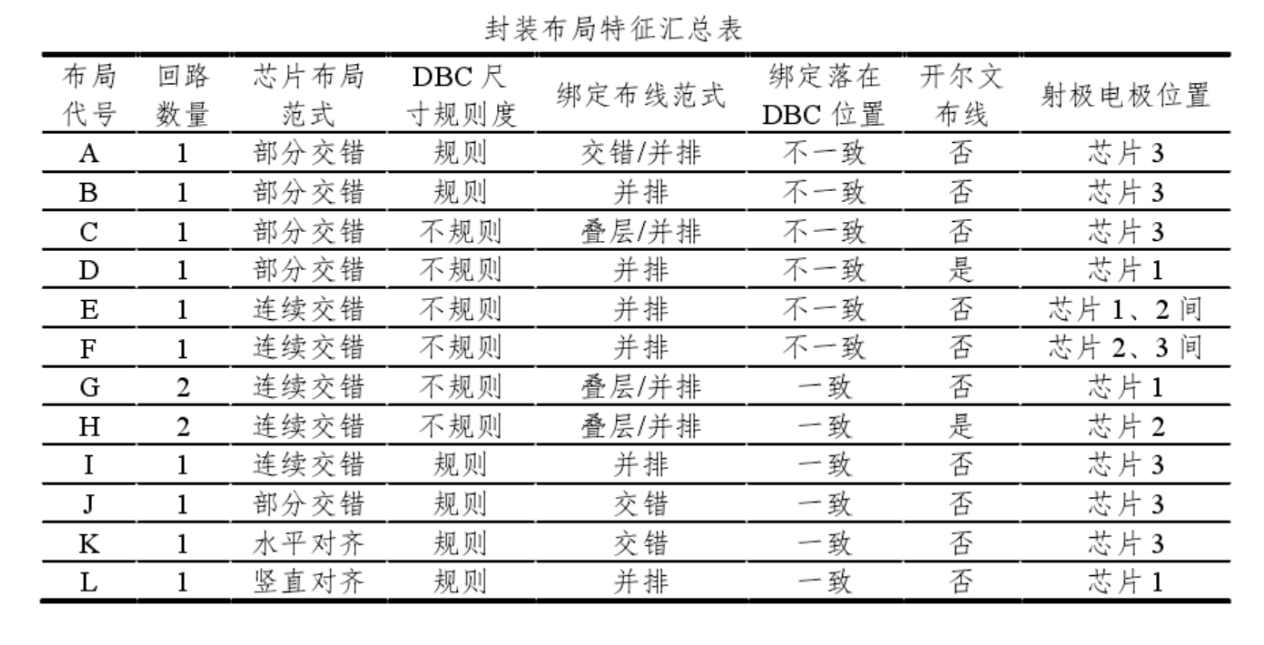

通過匯總了各模塊的封裝布局特征，歸納可知綁定線含并排式、交錯式、疊層式，多芯片布局含部分交錯式、連續交錯式、水平對齊式、豎直對齊式等。其中圖(h)采用多芯片布局采用雙回路結構。圖多芯片間采用了串聯式開爾文布線結構。圖射極電極設立在芯片1之下。
通過對IGBT芯片布局的優化，可有效降低芯片支電流，降低單芯片發熱量，下圖是將3片芯片布局方式進行優化后，芯片支路電流的變化。
二、SiC IGBT優勢及應用
目前報道的Si IGBT最高耐壓是8.4kV，并且已經非常接近Si器件的極限。同時，工作頻率和結溫也是限制Si IGBT的主要因素之一。碳化硅(Silicon Carbide,SiC)絕緣柵雙極晶體管(Insulated Gate Bipolar Transistor,IGBT)在超高壓電力傳輸系統等超高壓應用領域具有廣泛的應用潛力。SiC于1823年在斯德哥爾摩karolinska大學的化學實驗室中被Jons Berzelius教授發現。1987年，美國CREE報導了其制造的6H-SiC單晶，宣布SiC正式進入了一個高速發展的時代，CREE也成為全球第一家制造和銷售SiC晶片和器件的公司。

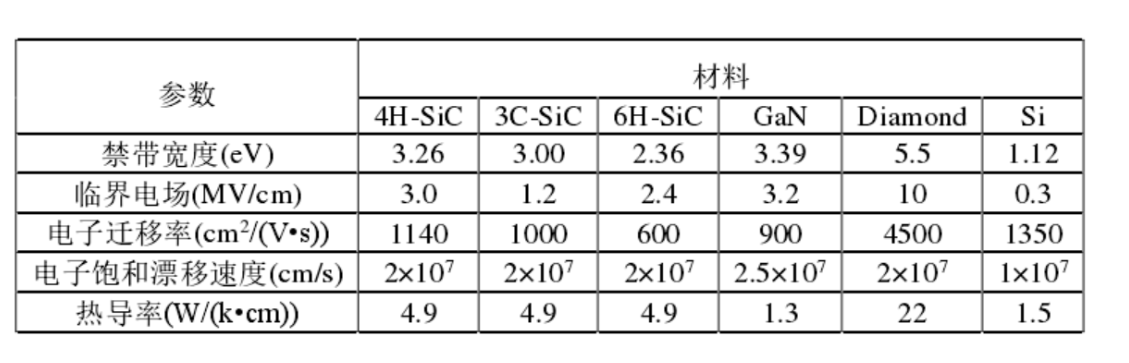

2001年推出第一款商業SiC二極管器件，SiC開關管器件逐漸成熟，SiC結型場效應管(Junction Field Effect Transistor,JFET)、金屬氧化層半導體場效應管(Metal-Oxide-Semiconductor Field Effect Transistor，MOSFET)的開發逐步從實驗室研發階段進入商業化階段。JFET器件和MOSFET器件為單極型器件，其開關速度高，主要適用于0.6kV~10kV 的范圍，雙極結型晶體管(Bipolar Junction transistor,BJT)、絕緣柵雙極型晶體管(Insulator Gate Bipolar Transistor,IGBT)、門極可關斷晶閘管(Gate Turn-off Thyristor,GTO)為雙極型器件，適用于10kV以上高壓范圍。2006年發布了世界首款SiC商業化開關器件JFET器件。2008年分別發布了首款SiC BJT器件和常關型的SiC JFET。但MOSFET器件的產品化一直處于空白之中。隨著工藝技術的發展尤其是柵氧界面處理技術的成熟，2010年Cree和Rohm推出了平面柵MOSFET產品。2015年Rohm從原來的平面柵MOSFET切換技術路線成為了雙溝槽柵MOSFET，Infineon于2017年發布了溝槽柵MOSFET產品。下表中列出了幾種常見半導體的材料特性，從中可以看出4H-SiC的禁帶寬度是Si的約3倍，同一溫度下SiC擁有更低的本征載流子濃度；臨界電場約10倍，使SiC可以耐受更高的電壓；飽和漂移速度約2倍，使SiC器件具有高速、高頻的特性?xún)?yōu)勢；熱導率約3倍，使SiC器件可以在更高的溫度下工作，減小散熱系統體積從而減小整機體積。
同時，雖然SiC是化合物半導體材料，但是仍然可以在其上通過熱氧化的方法形成二氧化硅(SiO2)層，這對于制造SiC柵控型器件非常有利。以上種種優勢使得SiC和氮化鎵(GalliumNitride,GaN)、金剛石材料(Diamond)一起被譽為發展前景十分廣闊的第三代半導體材料。得益于SiC優良的材料特性，SiC IGBT在超高壓(≥15kV)應用領域具有不可替代的地位，例如電力傳輸、電力存儲、超高壓電網接口等超高壓電力傳輸系統，以及艦船全電推進系統中的電能管理系統、全電推動航天器。目前，SiC IGBT已經成為各國半導體研究工作的重點。
三、IGBT封裝芯片封裝清洗：
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
