BAW —— 體聲波濾波器

雖然SAW和TC-SAW濾波器非常適合約1.5GHz以內的應用，高于1.5GHz時，BAW濾波器非常具有性能優勢（圖2）。BAW濾波器的尺寸還隨頻率升高而縮小，這使它非常適合要求非常苛刻的3G和4G應用。此外，即便在高寬帶設計中，BAW對溫度變化也不那么敏感，同時它還具有極低的損耗和非常陡峭的濾波器裙邊（filterskirt）。

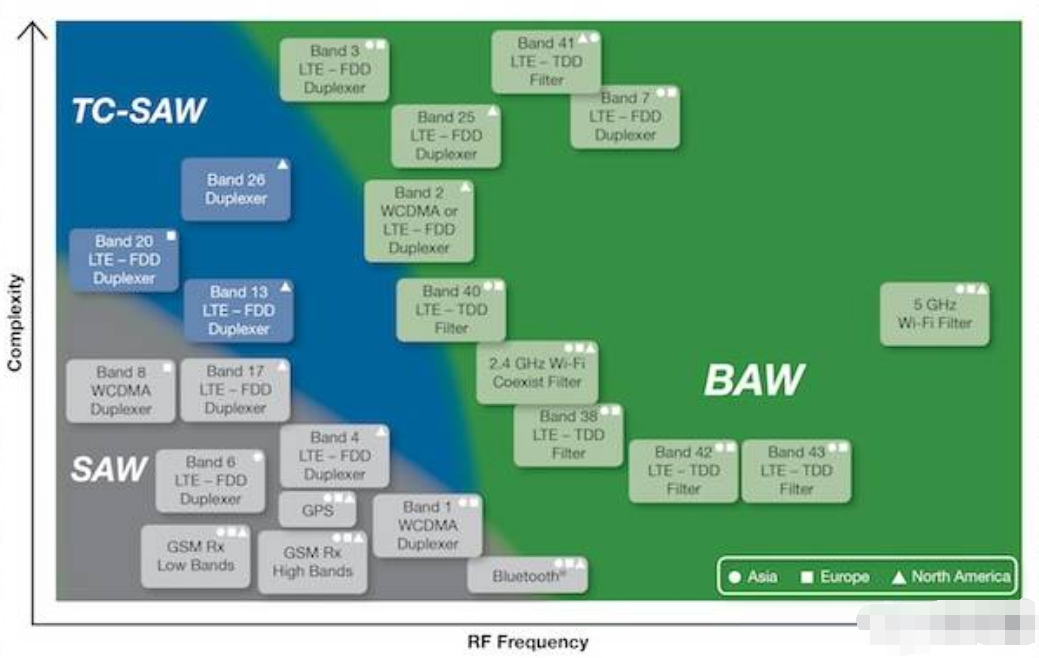

圖2：高于1.5GHz時，BAW濾波器非常具有性能優勢

不同于SAW濾波器，BAW濾波器內的聲波垂直傳播（圖3）。對使用石英晶體作為基板的BAW諧振器來說，貼嵌于石英基板頂、底兩側的金屬對聲波實施激勵，使聲波從頂部表面反彈至底部，以形成駐聲波。而板坯厚度和電極質量決定了共振頻率。在BAW濾波器大顯身手的高頻，其壓電層的厚度必須在幾微米量級，因此，要在載體基板上采用薄膜沉積和微機械加工技術實現諧振器結構。

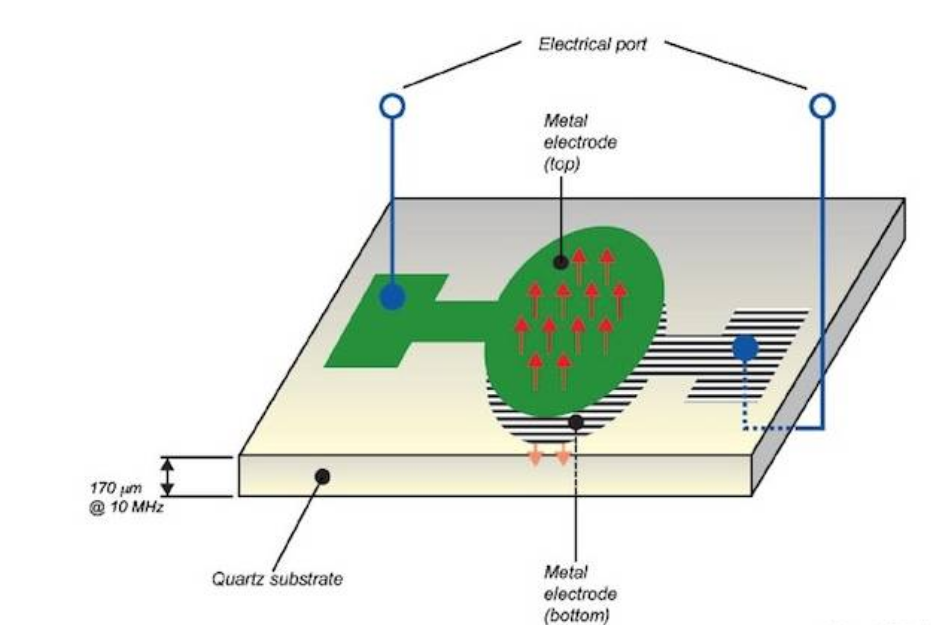

圖3：BAW濾波器內的聲波垂直傳播。

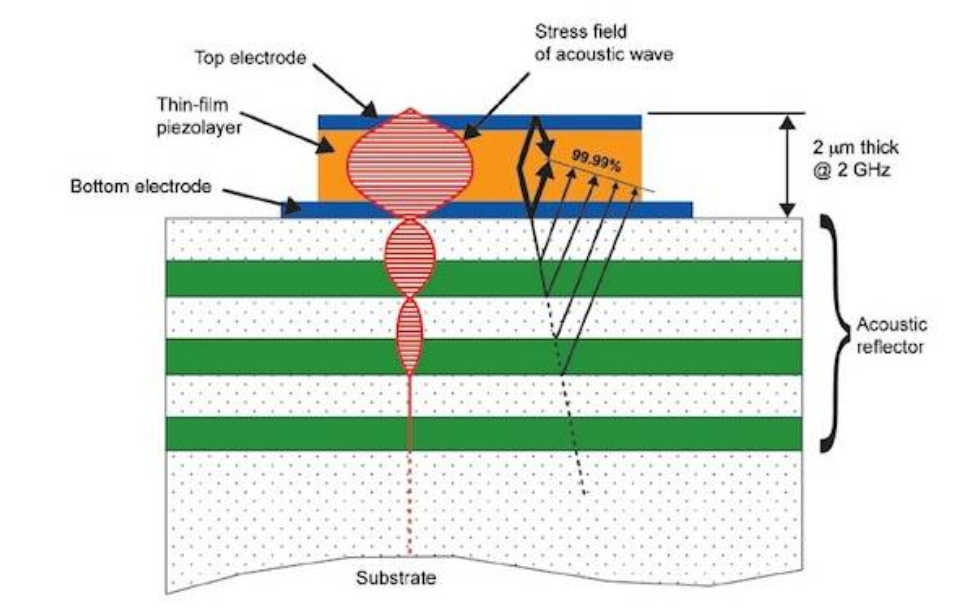

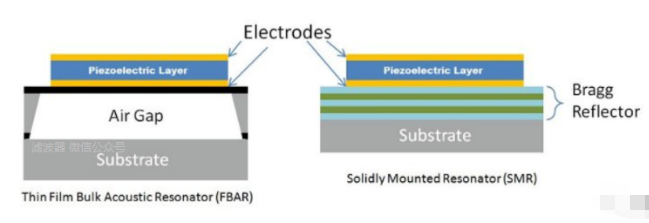

為使聲波不散漫到基板上，通過堆疊不同剛度和密度的薄層形成一個聲布拉格（Bragg）反射器。這種方法被稱為牢固安裝諧振器的BAW或BAW-SMR器件（圖4）。另一種方法，稱為薄膜體聲波諧振器（FBAR），它是在有源區下方蝕刻出空腔，以形成懸浮膜。

因這兩種類型BAW濾波器的聲能密度都很高、其結構都能很好地導限聲波，它們的損耗都非常低。在微波頻率，BAW可實現的Q值、在可比體積下、比任何其它類型的濾波器都高，可達：2500@2GHz。這使得即使在通帶邊緣的吃緊處，它也有極好的抑制和插入損耗性能。

雖然BAW和FBAR濾波器的制造成本更高，其性能優勢非常適合極具挑戰性的LTE頻帶以及PCS頻帶，后者的發送和接收路徑間只有20MHz的狹窄過渡范圍。濾波器 微信公眾號認為，BAW和FBAR濾波器的IDT可做得足夠大，以支持4W@2GHz的更高射頻功率。BAW器件對靜電放電有固有的高阻抗，其BAW-SMR變體具有約-17ppm/℃@2GHz的TCF。　

隨著頻譜擁擠導致縮窄甚至舍棄保護頻帶的趨勢，對于高性能濾波器的需求顯著增加。BAW技術使人們有可能設計出具有非常陡峭濾波器裙邊、高抑制性能以及溫漂很小的窄帶濾波器，它非常適合處理相鄰頻段之間非常棘手的干擾抑制問題。TriQuint及其它濾波器制造商的工程師正在努力實現4％或更高帶寬、損耗更低、TCF基本為零的BAW-SMR濾波器。　　

BAW器件所需的制造工藝步驟是SAW的10倍，但因它們是在更大晶圓上制造的，每片晶圓產出的BAW器件也多了約4倍。即便如此，BAW的成本仍高于SAW。然而，對一些分配在2GHz以上極具挑戰性的頻段來說，BAW是唯一可用方案。因此，BAW濾波器在3G/4G智能手機內所占的份額在迅速增長。　　

在BAW-SMR濾波器底部電極下方使用的聲反射器使其在FBAR面臨挑戰的頻段擁有優化的帶寬性能。反射器使用的二氧化硅還顯著減少了BAW的整體溫漂，該指標遠好于BAW甚至FBAR所能達到的水平。由于諧振器位于結實的材料塊上，其散熱比FBAR好得多，后者采用一個膜，僅能通過邊緣散熱。這使得BAW器件可實現更高的功率密度，不久就會有可用于小蜂窩基站應用10W級器件的問世。

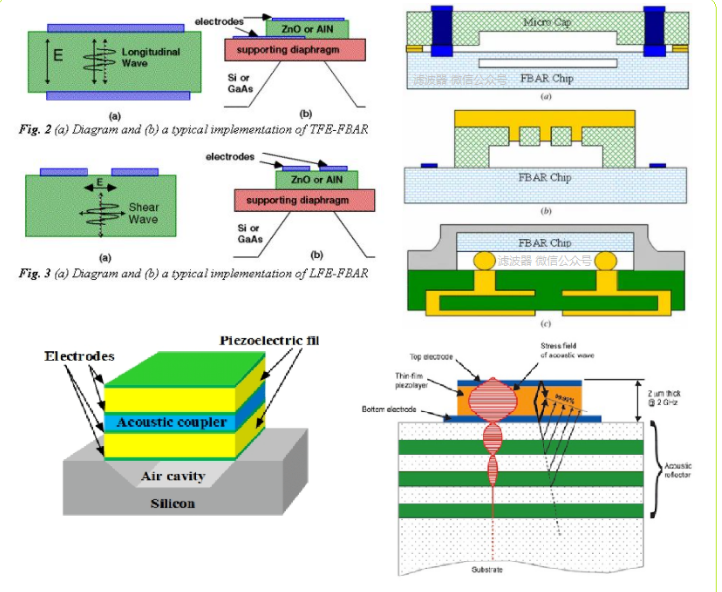

BAW 濾波器原理示意圖

濾波器器件芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
