在先進封裝領域又出現了一個新的名詞“3.5D封裝”，大家應該都聽慣了2.5D封裝和3D封裝，那么3.5D封裝又有什么新的特點呢?還是僅僅是一個吸引關注度的噱頭?

　　首先，我們要了解以下幾個名詞的確切含義，2.5D，3D，Hybrid Bonding，HBM。

　　2.5D

　　在先進封裝領域，2.5D是特指采用了中介層(interposer)的集成方式，中介層目前多采用硅材料，利用其成熟的工藝和高密度互連的特性。

　　雖然理論上講，中介層中可以有TSV也可以沒有TSV，但在進行高密度互聯時，TSV幾乎是不可缺少的，中介層中的TSV通常被稱為2.5D TSV。

　　3D

　　和2.5D是通過中介層進行高密度互連不同，3D是指芯片通過TSV直接進行高密度互連。

　　大家知道，芯片面積不大，上面又密布著密度極高的電路，在芯片上進行打孔自然不是容易的事情，通常只有Foundry廠可以做得到，這也是為什么到了先進封裝時代，風頭最盛的玩家成了TSMC, Intel, Samsung這些工藝領先的芯片廠商。因為最先進的工藝掌握在他們手里，在這一點上，傳統的OSAT還是望塵莫及的。

　　Hybrid Bonding

　　Hybrid Bonding混合鍵合技術，是一種在相互堆疊的芯片之間獲得更密集互連的方法，并可實現更小的外形尺寸。

　　采用Hybrid Bonding 技術可以在芯片之間實現更多的互連，并帶來更低的電容，降低每個通道的功率。

　　HBM

　　隨著人工智能技術的發展和需求，HBM現在越來越火熱。

　　HBM(High-Bandwidth Memory )高帶寬內存，主要針對高端顯卡GPU市場。HBM使用了3D TSV和2.5D TSV技術，通過3D TSV把多塊內存芯片堆疊在一起，并使用2.5D TSV技術把堆疊內存芯片和GPU在Interposer上實現互連。

　　現有的先進封裝技術中，HBM是唯一一種具備3D+2.5D的先進封裝技術。

　　如果HMC被稱為3D封裝，那么比其多了Interposer和2.5D TSV的HBM應該被稱為什么呢?

　　一種新的封裝命名需要呼之欲出了!

　　按照以往的命名規則，2D封裝加上Interposer后就變成了2.5D，那么3D封裝加上Interposer自然就變成了3.5D，既合情合理，又符合了通用的命名法則。

　　圖片來源：SiP與先進封裝技術

　　3.5D

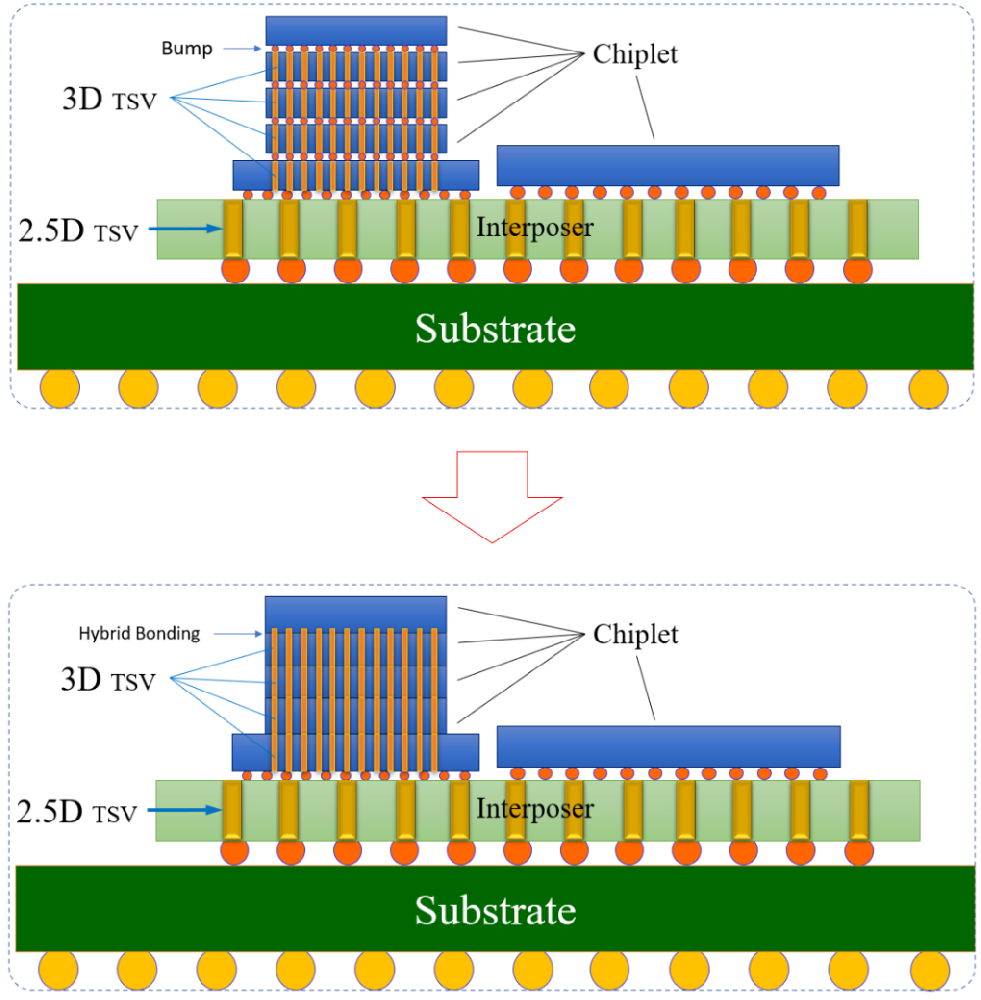

　　什么是3.5D，最簡單的理解就是3D+2.5D，不過，既然有了全新的名稱，必然要帶有新的技術加持，這個新技術是什么呢?

　　就是我們所講述的混合鍵和技術Hybrid Bonding。

　　目前來說，3.5D就是3D+2.5D，再加上Hybrid Bonding技術的加持。
