一、芯片級硅光通信技術的發展現狀

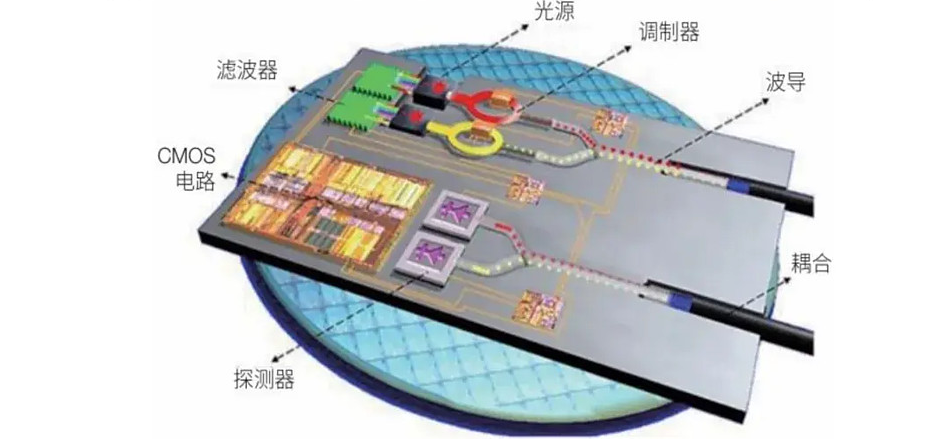

芯片級硅光通信技術是將光器件與硅基集成電路有機結合的技術。硅材料在集成電路制造領域占據重要地位，這使得硅光通信技術有著得天獨厚的發展條件。

硅光通信技術的關鍵技術涵蓋多個方面。在硅基光調制技術上，如馬赫 - 曾德爾干涉儀（MZI）型硅光調制器，利用硅材料的電光效應，通過在硅波導兩側施加電場改變折射率，進而控制光的相位、幅度或偏振態實現高速數據編碼，其調制速率可達數十Gbps甚至更高，滿足高速通信需求；熱光調制雖速率受限，但成本低、易于集成，適用于短距通信場景 。

在硅基光波導技術方面，利用硅與周圍介質（如二氧化硅）的折射率差，光波導能將光約束在極小的橫截面內傳播，實現低損耗、高集成度。常見的脊形波導和條形波導各有優勢，脊形波導模場面積大，利于光的耦合輸入輸出，降低耦合損耗；條形波導結構緊湊，可實現更高密度的光路由 。

硅基光探測器技術方面，基于硅的光電效應，當光子入射到硅探測器的有源區時會產生電子 - 空穴對，在電場作用下形成光電流。雪崩光電二極管（APD）型硅光探測器通過內部雪崩倍增效應大幅提高光電流增益，提升探測靈敏度，可用于長距離、微弱光信號探測，如光纖通信骨干網等對接收靈敏度要求高的場景，并且探測器與硅基電路兼容性好，能無縫集成到芯片中實現快速精準的光 - 電轉換 。

單從技術領域的進展來看，國內也取得了一定成果。我國在光通信芯片領域，特別是硅光子芯片、三維集成技術等方面取得了重要突破。但我國與國際先進水平仍存在差距。比如核心技術掌握不足，部分關鍵材料和設備依賴進口；產品性能上，高速光通信芯片的傳輸速率、穩定性等有待提升；產業規模相對小，市場份額較低。盡管如此，國內光通信芯片產業仍處于快速發展階段，受益于5G、物聯網、云計算等技術發展帶來的光通信設備需求增長，且政策支持不斷加強，產業鏈不斷完善，自主創新能力逐步提升，還推出了一系列具有自主知識產權的光通信芯片產品 。

從全球來看，相關企業正在加速對硅光芯片技術的研發與應用探索。硅光子技術從制造光通信底層器件取代光分立器件開始發展，到如今集成技術從混合集成逐漸向單片集成發展，正向著光電一體技術融合發展，未來還有望走向可編程芯片的方向發展。在不同的規模集成時代，硅光芯片有著不同的應用和技術體現，并且應用范圍也在逐漸拓展到更多領域如生物傳感器等 。

二、芯片級硅光通信技術的市場需求分析

（一）數據中心需求強勁

隨著云計算、大數據等技術的迅猛發展，數據中心的數據處理量呈現爆炸式增長。在數據中心內部，大量的服務器之間需要高速、低延遲的通信鏈路來交換數據。而芯片級硅光通信技術恰好契合這一需求，它能夠在極小的功耗下實現每秒數太比特甚至更高的傳輸速率。這不僅能大大縮短數據傳輸時間，提升數據中心的運算效率，還能降低散熱成本，從而為數字經濟的蓬勃發展提供有力支撐，所以數據中心對芯片級硅光通信技術的需求會持續增長 。

（二）5G通信基站的需求支撐

5G網絡具有超高的傳輸速率、超低的延遲和海量的連接數等特點。5G基站作為網絡的核心節點，需要處理海量的用戶數據。硅光通信芯片能夠助力5G基站實現光模塊與基帶處理單元的高度集成，從而減小基站體積、降低功耗，并且提升信號傳輸質量，保障5G網絡的穩定運行，滿足人們隨時隨地享受高速流暢5G服務的需求，這使得硅光技術在5G通信基站的建設和升級中有廣闊的市場前景 。

（三）消費電子行業的需求潛力

在智能手機、平板電腦等消費電子產品中，用戶對數據傳輸速度和設備輕薄化的要求日益提高。硅光通信技術因其尺寸小等優勢，為滿足消費電子產品的這些需求提供了可能，將來有望在消費電子行業得到更廣泛的應用。例如現代的智能設備需要快速地傳輸大量的數據（如高清視頻、大文件等），硅光芯片高效率和低功耗的特性能夠很好地適應這種需求 。

（四）智能駕駛領域的需求開拓

自動駕駛汽車要實時處理大量來自攝像頭、雷達等傳感器的數據，并且要迅速做出決策。快速而穩定的數據傳輸對于自動駕駛的安全性和效率至關重要，芯片級硅光通信技術能夠滿足智能駕駛中對數據傳輸?shù)母咚佟⒎€(wěn)定、低延遲等嚴苛要求，它能夠快速準確地傳遞傳感器信息，助力車輛的自動駕駛系統及時準確地做出反應，這一領域未來對芯片級硅光通信技術的需求還有很大的開拓空間。

從市場規模的預測來看，LightCounting預計，硅光芯片銷售額將從2023年的8億美元增至2029年的略高于30億美元。2022 - 2028年數通硅光芯片市場價值按44%的復合年均增長率增長，可見市場對硅光芯片在數據通信等領域的市場需求看好，這也推動了整個硅光技術的市場發展 。

三、芯片級硅光通信技術的競爭格局

（一）企業數量眾多且規模擴張

在芯片相關產業中，我國現存芯片相關企業數量超過12萬家，近幾年企業注冊量持續上升。光芯片作為芯片產業重要組成部分，其相關企業數量也逐年上升。這種大量企業的存在意味著市場競爭的參與者眾多，并且隨著行業發展的吸引力增加，可能還會有新企業加入競爭。無論是大型企業的多元化布局，還是中小企業尋求市場縫隙進行突破，都加劇了行業的競爭程度 。

（二）市場份額高度集中在部分企業手中

從國內光芯片市場來看，2021年中國光芯片市場份額排名前三的企業分別為IIV - VIIncorporated、Lumentum和Broadcom，市場占比分別為22.5%、12.6%和6.2%。這表明在光芯片市場（涵蓋芯片級硅光通信技術相關產品）方向，少數企業占據了較大的市場份額，他們?cè)诋a(chǎn)品研發、生產、銷售和市場推廣等方面有著一定的競爭優勢。例如在技術研發上可能投入更多資源從而形成技術壁壘，通過成熟的銷售網絡和品牌影響擴大市場覆蓋范圍等 。

（三）國產化率存在發展差距

在全球光芯片市場中，我國光芯片產業起步較晚。在低于10Gps光芯片領域的國產化率達到90%以上，但10Gps和25Gps及以上領域的國產化率相對較低，分別為62%和5%左右。在芯片級硅光通信技術領域也面臨類似情況，國外大廠在全球硅光領域占主導地位，我國在高速芯片領域存在較大的國產化發展空間。不過隨著國家不斷出臺政策支持和企業積極投入研發，國產化進程正在加快，這也將改變現有競爭格局，意味著國內企業在技術突破后會擠壓外國企業在國內市場以及國際市場部分份額 。

（四）不同技術與產品的競爭共存

傳統的光通信器件與硅光通信技術產品有著競爭關系，傳統光器件往往由多種不同材料制成，體積較大且集成難度高。但硅光器件憑借尺寸小、功耗低、兼容性強等顯著優勢，依托現有的硅基芯片制造工藝進行批量生產。而在硅光技術內部，不同技術路線或者產品性能方向也在競爭。例如對于硅光調制技術，電光調制器和熱光調制器，在滿足不同通信場景需求下競爭，電光調制適合高速場景，熱光調制適用于短距通信場景，企業需依據市場對不同場景的需求進行產品策略的布局，以在競爭中取得優勢 。

四、芯片級硅光通信技術的未來趨勢預測

（一）技術融合加速發展

硅光技術將與其他相關技術深度融合。在光電集成領域，光芯片與電芯片的融合趨勢將進一步加強。例如當前的單片集成與晶圓級封裝技術齊頭并進，前者通過一次流片工藝實現光路與電路的同步制造，后者利用先進封裝工藝將光芯片與電芯片精準集成，推動光電集成系統朝著高集成度、低功耗與低成本方向發展。而且不只是光電集成，硅光技術還會與計算技術進一步融合，在光計算、量子計算等領域發揮核心驅動作用，為信息技術向更高層次發展提供助力 。

（二）性能不斷提升優化

為了滿足日益增長的數據傳輸需求，硅光芯片的性能必定朝著更高傳輸速率、更低功耗以及更高穩定性等方向發展。例如從硅基光調制技術角度看，未來可能會開發出調制速率更高、更為精準控制光信號的調制器；硅基光探測器也要提升探測靈敏度以適應更多微弱信號的探測需求等。同時由于傳統硅材料存在一定局限性，科學家們正在積極探索新材料（如低維材料、磁光材料等）的應用，有望從根本上提升硅光芯片的性能，擴大其應用場景 。

（三）應用市場進一步拓展

硅光芯片的應用領域目前已經涵蓋數據中心、5G通信基站、消費電子、智能駕駛等多個領域。隨著技術發展，在這些領域的深度應用將繼續拓展，如數據中心可能會從現有的速率標準向更高的速率要求發展過程中始終會大量運用硅光通信技術。除此之外，硅光芯片在醫療、航空航天等領域的應用也可能會逐漸興起。比如在生物傳感器方面已經有了初步探索，未來有望更多地參與到醫療設備的信號傳輸處理等環節，在航空航天設備的數據傳輸系統中可能利用其高穩定性和抗干擾性等優勢 。

（四）向更高集成度產品進化

硅光技術發展歷程體現出不斷走向更高集成化的趨勢。從制作少量組件的小規模硅光子集成時代發展到具有更多組件的中等規模集成時代，未來將走向更高規模甚至超大規模集成。隨著集成度的提升，硅光芯片在單個芯片上能夠?qū)崿F(xiàn)更多功能，產品的體積也會更小、成本更低，從而可以滿足更多不同種類用戶的需求，增強其在市場中的競爭力，更有可能以更高性價比替代傳統分立器件，全面滲透到光通信、光傳感、光計算等多個領域的各類場景應用之中。

五、芯片級硅光通信技術市場前景的綜合評估

（一）技術優勢奠定發展基礎

芯片級硅光通信技術具有許多獨特的技術優勢，如硅基光波導技術可以實現低損耗、高集成度的光信號傳輸；硅光探測器與硅基電路天然兼容，能夠無縫集成到芯片之中。這些技術優勢使得硅光通信技術在面對不斷增長的高速、低延遲數據傳輸需求時表現得游刃有余，處理海量數據、復雜運算等情況時也更具潛力。尤其是在數據中心、5G通信基站等應用場景中，能夠切實解決現有技術面臨的問題，技術上的先進性和可靠性成為其市場前景的有力保障。并且隨著新材料的探索應用和技術進一步優化改進，技術優勢將更加鞏固，從而擴大其在光通信市場中的影響力，有望不斷開拓新的市場份額 。

（二）市場需求提供增長動力

數據中心的高速發展、5G建設和應用的持續推進、消費電子設備對性能和輕薄化要求增加、智能駕駛等新興領域的興起，這些市場需求為芯片級硅光通信技術創造了廣闊的市場空間。眾多行業對芯片級硅光通信技術的需求不斷攀升，預示著該技術在未來有持續的業務增長潛力。如對市場規模的預測所示，硅光芯片銷售額將持續增長，在未來幾年可能達到相當可觀的數值，這反映出強大的市場需求對該技術市場前景的積極推動作用 。

（三）競爭壓力帶來挑戰與機遇

盡管當前在芯片級硅光通信技術領域存在國內外企業競爭、技術路線競爭等多種競爭格局，但這種競爭并不完全是負面的。激烈的競爭促使企業加大研發投入，努力創新，提高產品性能、降低成本，有利于整個行業的快速發展。例如企業為提高國產化率，會在核心技術突破、產品自主研發上投入更多資源，這將推動我國相關技術趕超國際先進水平。企業若能在競爭中脫穎而出提升自身的市場份額，會為芯片級硅光通信技術開拓更大的市場空間，帶動整個技術市場的繁榮發展。另一方 面，市場份額前期被國外大廠主導等情況，也表明國內企業在發展過程中需要克服一定的阻力和挑戰，但如果能借助國內政策支持、本土市場優勢等成功突破，就能夠?qū)崿F(xiàn)更大的飛躍。

（四）發展趨勢指向廣闊前景

硅光通信技術在未來的發展趨勢明確且積極，通過技術融合增強適應性，性能提升滿足更高要求、應用市場拓寬創造更多機會以及向高集成度進化提升競爭力。這些趨勢使得硅光通信技術能夠不斷適應市場變化，不斷滿足新需求或者創造新需求，從而在未來的技術和市場發展浪潮中占據有利地位。隨著其各個應用領域市場的繁榮發展，以及硅光技術自身不斷推進升級，芯片級硅光通信技術的市場前景非常廣闊，無論是企業投資布局還是技術研發的投入都將有可能獲得豐厚的回報。

總體而言，芯片級硅光通信技術市場前景看好。盡管面臨一些挑戰，但技術本身的優勢、強大的市場需求、有挑戰性的競爭格局以及積極的發展趨勢，都預示著其在未來幾年甚至更長的時間里有著較大的發展空間和潛力。
