光刻機的分類

光刻機的種類繁多，根據不同的分類標準有著多種分類方式。

一、按光刻工藝分類

1. 接觸式光刻

• 在接觸式光刻中，掩膜板直接與光刻膠層接觸 。根據施加力量的方式不同，又可細分為軟接觸、硬接觸和真空接觸。軟接觸是把基片通過托盤吸附住，然后掩膜蓋在基片上面；硬接觸是將基片通過一個氣壓（如氮氣）往上頂，使之與掩膜接觸；真空接觸則是在掩膜和基片中間抽氣，讓它們更好地貼合。這種方式的優點是曝光出來的圖形與掩膜板上的圖形分辨率相當。然而，由于掩膜與光刻膠直接接觸，容易造成掩膜板的損傷，并且在接觸過程中可能會產生污染物，也會影響掩膜的使用壽命。同時，這種方式的設備構造相對簡單 。

2. 接近式光刻

• 接近式光刻中，掩膜板與光刻膠基底層保留一個微小的縫隙（Gap大約為0 - 200μm）。這樣就可以有效避免與光刻膠直接接觸而引起的掩膜板損傷，使得掩膜和光刻膠基底能耐久使用，掩模壽命相比接觸式光刻可提高10倍以上，并且圖形缺陷少。這種方式在現代光刻工藝中應用較為廣泛 。

3. 投影式光刻

• 掃描投影曝光：在70年代末 - 80年代初用于〉1μm工藝，掩膜板1:1，全尺寸 。

• 步進重復投影曝光（Stepper）：80年代末 - 90年代用于0.35μm（Iline） - 0.25μm（DUV）的工藝。掩膜板縮小比例為4:1，曝光區域為22×22mm（一次曝光所能覆蓋的區域），不過增加了棱鏡系統的制作難度 。

• 掃描步進投影曝光：90年代末 - 至今用于≤0.18μm工藝，采用6英寸的掩膜板按照4:1的比例曝光，曝光區域為26×33mm。優點是增大了每次曝光的視場，提供硅片表面不平整的補償，提高整個硅片的尺寸均勻性，但由于需要反向運動，增加了機械系統的精度要求 。

• 在掩膜板與光刻膠之間使用光學系統聚集光實現曝光，一般掩膜板的尺寸會以需要轉移圖形的4倍制作。投影式光刻有著諸多優點，例如提高了分辨率，掩膜板的制作更加容易，并且掩膜板上的缺陷影響減小。投影式光刻還可進一步細分：

二、按光源類型分類

1. 紫外光（UV）光刻機

• 使用紫外光作為光源，波長通常在193nm至248nm范圍內。這類光刻機成本較低，但分辨率相對有限。紫外光光刻機在制造較大的半導體器件方面應用較多，其中根據光源的具體情況還可細分。例如，KrF光刻機使用248nm的KrF激光器作為光源，屬于紫外光接近式光刻機；ArF光刻機使用193nm的ArF激光器作為光源，屬于紫外光投影式光刻機 。

2. 極紫外光（EUV）光刻機

• 其使用波長為13.5nm的極紫外光作為光源。由于波長極短，可以實現更精細的圖案化，具有很高的分辨率，能夠達到7nm以下，但它的穿透力較低，需要使用反射鏡和多層干涉鏡，設備復雜度高，成本昂貴，主要用于制造先進的半導體器件 。

3. 浸入式光刻機

• 這類光刻機在投影鏡頭和光刻膠之間使用水或其他液體作為浸沒介質。消除了空氣中光畸變現象，從而提高了分辨率，例如分辨率可達到14nm。不過因為引入了特殊的液體浸沒系統，設備成本相對較高。根據浸入的液體類型可分為水浸沒式光刻機等，水浸沒式光刻機在提高分辨率和減小失真方面表現較好 。

4. 高精度雙面光刻機

• 由高精度特制的翻版機構、雙視場CCD顯微顯示系統、多點光源曝光頭、真空管路系統、氣路系統、直聯式無油真空泵、防震工作臺等組成。主要用于中小規模集成電路、半導體元器件、光電子器件、聲表面波器件、薄膜電路、電力電子器件的研制和生產 。

5. 高精度單面光刻機

• 針對各大專院校、企業及科研單位對光刻機使用特性研發的一種高精度光刻機，用于中小規模集成電路、半導體元器件、光電子器件、聲表面波器件的研制和生產。由高精度對準工作臺、雙目分離視場CCD顯微顯示系統、曝光頭、氣動系統、真空管路系統、直聯式無油真空泵、防震工作臺和附件箱等組成 。

•


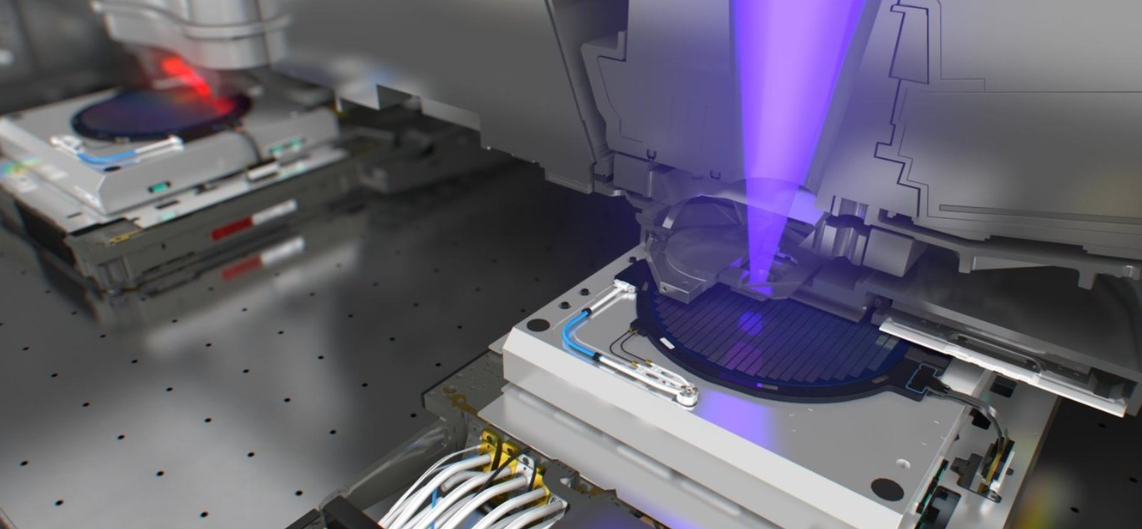

光刻機的工作原理

光刻機的工作原理是一個復雜且精密的過程，主要基于光學投影技術。

一、整體流程 硅片上首先涂有光刻膠，光刻膠在整個光刻過程中起著關鍵作用。光刻機通過一系列的光源能量、形狀控制手段，將光束透射過畫著線路圖的掩模，經物鏡補償各種光學誤差，將線路圖成比例縮小（不同光刻機的成像比例不同，如4:1、5:1等）后映射到硅片上。然后使用化學方法顯影，最終得到刻在硅片上的電路圖，從而實現將芯片設計圖案從掩模轉移到硅片上的目的 。

二、涉及的關鍵技術

1. 光源技術

• 光源是光刻機中非常重要的部分，直接決定了分辨率和曝光速度。例如，使用波長更短的光源（如EUV光刻機使用13.5nm波長的極紫外光）能夠提高分辨率，但這種光源的獲得和控制難度較大，需要復雜的設備和技術。不同類型的光刻機在光源的選擇上有所不同，這與它們的應用場景和分辨率需求密切相關 。

2. 鏡頭系統技術

• 鏡頭系統由多個透鏡組成，其作用是將光線聚焦到硅片上形成圖案。高分辨率的鏡頭系統需要具備較小的像差、較大的視場和較高的光學透過率。隨著納米技術的發展，為了提高光刻精度，鏡頭系統也變得更加復雜。例如，透射式光刻逐漸被曝光式光刻替代，并且采用了更加復雜的鏡頭系統來滿足光刻的高精度要求，像在投影式光刻中的掃描投影曝光、步進重復投影曝光等方式對鏡頭系統的光學性能有著很高的要求，需要鏡頭能夠精確地將掩模上的圖案投射到硅片上相應的位置，并且保證在不同工藝和開發階段下的光學穩定性和準確性 。

3. 干涉技術

• 為了提高分辨率和減少像差，光刻機采用干涉技術，包括干涉測量、相干光源等。干涉技術可以校正光學系統的畸變，使得圖案轉移更加準確。在光刻過程中，光線經過掩模、鏡頭系統等多種光學元件，容易產生光程差等問題，干涉技術能夠通過精確的測量和調整來保證光線準確地在硅片上形成所需的圖案。例如，在一些高精度的光刻工藝中，相干光源被用于產生穩定的干涉條紋以實現更精確的定位和圖案轉移 。

4. 控制系統技術

• 光刻機的控制系統需要實現高速、高精度的圖案轉移。這就要求控制系統具備快速響應、高精度定位和穩定性等特點。常見的控制技術包括伺服控制、自適應控制等。在光刻過程中，硅片的移動、鏡頭的對焦、光源的能量控制等都需要精確的控制。例如，在掃描投影曝光和步進重復投影曝光等方式中，硅片需要按照設計要求精確地移動到相應位置進行曝光，并且在整個過程中要保證位置精度在納米級別，控制系統能夠實時監測并調整各種參數確保光刻的準確性 。

5. 曝光膠技術

• 曝光膠是光刻機中的關鍵材料，其特性直接影響到圖案的質量。曝光膠需要具備高分辨率、高敏感度、低殘留等特點。光刻膠在接收到特定能量和波長的光照射后會發生化學反應，形成不同的溶解性部分，在后續的顯影過程中，這部分化學差異被放大轉化為實際的圖案。例如，一些先進的光刻工藝需要使用定制的光刻膠來滿足非常精細的電路圖案制造要求，光刻膠在曝光后的化學反應過程需要在空間上實現高度精確的圖案化定義，并且在顯影過程中能夠清晰地形成所需的電路線條，同時盡量減少殘留雜質可能帶來的電路性能影響 。

各種類型光刻機詳細介紹

接觸式光刻機

1. 接觸方式及亞型

• 接觸式光刻機采用掩膜與照射物直接接觸的方式轉印圖形。其中，軟接觸就是把基片通過托盤吸附住，掩膜蓋在上面。硬接觸是利用氣壓（如氮氣）使基片向上頂與掩膜接觸。真空接觸是在掩膜和基片中間抽氣達到貼合。這種光刻機較為簡單和容易操作，在早期光刻技術中有一定的應用。軟接觸相對較為輕柔的接觸方式，在一定程度上能減少對掩膜和基片的損傷，但相比接近式和投影式光刻，其損傷風險依然較高。例如在芯片制造發展的初期階段，對于光刻精度要求不是極高且希望降低設備成本時，軟接觸方式可能會被選用。硬接觸和真空接觸則在接觸的緊密性方面更強，但也伴隨著更多的磨損和產生污染的風險 。

2. 技術局限和應用現狀

• 其最大的缺陷是掩膜與芯片之間壓力較大，容易產生摩擦和磨損。而且由于這種直接接觸的方式，掩膜的壽命會受到很大影響，同時容易產生碎屑等污染物，當這些污染物落在芯片上，可能會造成電路短路或者開路等問題。另外，接觸式光刻難以用于制造微細結構。在現代芯片制造中，由于對精度和產品質量要求極高，接觸式光刻機已經逐漸被更先進的光刻技術所替代，但在一些對分辨率要求較低且成本敏感的研究或簡單電子產品芯片制造領域可能仍然有少量應用 。

接近式光刻機

1. 關鍵工作間距

• 接近式光刻機的掩膜板與光刻膠基底層保留0 - 200μm的微小縫隙（Gap）是其關鍵特征。這個間距既保證了掩膜與光刻膠不直接接觸，從而避免了接觸式光刻帶來的掩膜板損傷問題，又能實現較為有效的光刻圖案轉移。例如，在生產一些集成度不是非常高但對成本和產量有一定要求的芯片時，這個間距能夠較好地平衡光刻的效果和效率，而且在這個間距下，光刻過程中的光學和物理交互情況能夠被較好地控制，以保證穩定的光刻質量 。

2. 壽命和圖形質量優勢的原理

• 由于掩膜和光刻膠不直接接觸，所以在光刻過程中，掩膜板基本不會受到接觸帶來的刮擦、磨損等破壞，從而使掩膜的壽命得到極大的提高。同時，沒有了接觸帶來的機械影響，圖案形成過程中的穩定性增加，使得圖形缺陷少。這種性能優勢使得接近式光刻機在眾多的光刻工藝中脫穎而出，尤其是在一些對產品良率和長期生產穩定性要求較高的場景下得到廣泛應用。例如，在大規模生產較成熟芯片制程的過程中，如果要兼顧成本和質量，接近式光刻機會是一種不錯的選擇。因為它在保證較高精度的同時，能有效降低掩膜更換頻率等成本因素，并且保持較高的良品率 。

投影式光刻機

1. 光學投影體系的構建

• 投影式光刻機通過光學系統來聚集光實現曝光，光學系統包括透鏡等光學元件。在這個過程中，掩膜板與光刻膠之間存在一定距離，一般掩膜板會比要轉移圖形大一定倍數，例如4倍。光學系統將從掩膜板傳來的光束進行處理后投射到光刻膠上。這樣的光學投影體系能夠更好地控制光線的傳播、聚焦等特性，如在掃描投影曝光、步進重復投影曝光中，通過合理設計光學投影系統，可以實現不同大小視場的曝光、不同精度的圖形轉移等功能。例如在制造復雜的多層芯片電路時，通過精確的光學投影體系，可以一層一層地將電路圖案準確地投射到硅片上相應的位置，保證多層圖案的精確疊合，從而實現完整的芯片電路制造 。

2. 不同子類型功能特點

• 掃描投影曝光：在70年代末 - 80年代初較多應用，主要適用于〉1μm工藝，其掩膜板為1:1，全尺寸。它通過掃描的方式將掩膜板上的圖案逐步投射到硅片上，在這個過程中，由于工藝制程相對較粗，對光學系統的精度要求相對較低，它以相對簡單的光學結構滿足當時的光刻需求。例如，對于早期一些相對較大的芯片元件或者對集成度要求不高的電路制造，可以采用掃描投影曝光方式。

• 步進重復投影曝光（Stepper）：80年代末 - 90年代應用，用于0.35μm（Iline） - 0.25μm（DUV）工藝。掩膜板縮小比例為4:1，曝光區域為22×22mm。它采用逐個步進的方式對芯片上的小區域進行曝光，每完成一個小區域的曝光，晶圓移動一定距離再進行下一個區域的曝光，直到整個晶圓完成曝光。這種方式精度高，適合制造高密度電路，但因為需要逐步移動，制造速度相對較慢。例如在制造一些高端的中小規模集成電路時，步進重復投影曝光能夠精確地在硅片上形成復雜的電路圖案，保證電路的高性能。

• 掃描步進投影曝光：90年代末 - 至今用于≤0.18μm工藝。采用6英寸的掩膜板按照4:1的比例曝光，曝光區域為26×33mm。它綜合了掃描和步進的優點，增大了每次曝光的視場，能夠提供硅片表面不平整的補償，提高整個硅片的尺寸均勻性，但由于存在反向運動，增加了機械系統的精度要求。在制造最先進的芯片制程，例如超大規模集成電路時，掃描步進投影曝光能夠在滿足小尺寸特征光刻的同時，減少硅片上不同區域光刻帶來的不均勻性問題，提高芯片整體的性能和質量 。

紫外光（UV）光刻機

1. 光源特性與制造適配

• 紫外光（UV）光刻機使用波長在193nm至248nm范圍內的紫外光作為光源。這種波長的光源在制造較大的半導體器件中比較適用。例如，KrF光刻機使用248nm的KrF激光器作為光源，屬于紫外光接近式光刻機；ArF光刻機使用193nm的ArF激光器作為光源，屬于紫外光投影式光刻機。這些特定波長的光源在與光刻膠的相互作用、光學系統的穿透性以及與被加工材料的適配性方面，經過了長時間的研發和優化。例如，對于特定材料體系的較大尺寸芯片制造，所選的紫外光波長可以更好地激發光刻膠的化學變化，同時在穿過光學系統和到達加工材料表面時，能量損耗和光學畸變在可接受范圍內，從而保證光刻圖案的準確生成 。

2. 成本與分辨率的平衡

• UV光刻機成本相對較低，這是它的一個重要優勢。然而其分辨率有限。這是因為光源的波長相對較長，根據光刻分辨率公式（分辨率與光源波長有關），限制了其在精細圖案制造方面的能力。在一些對成本較為敏感且對分辨率要求不是特別高的半導體制造領域，如一些低端消費電子產品的芯片制造或者是在半導體工業發展初期的大規模生產中，UV光刻機得到了廣泛應用。例如，在生產一些早期的MP3播放器、計數器等簡單電子產品的芯片時，UV光刻機由于成本效益較好且能夠滿足當時的分辨率需求，是一種常見的光刻設備選擇 。

極紫外光（EUV）光刻機

1. 短波長帶來的光刻優勢

• 極紫外光（EUV）光刻機使用13.5nm波長的極紫外光作為光源。這個極短的波長使得它能夠實現更精細的圖案化，分辨率可達到7nm以下。這對制造先進的半導體器件是至關重要的，因為現代芯片技術不斷朝著更高集成度、更小特征尺寸發展。例如在制造高性能的CPU、GPU芯片時，EUV光刻機能夠精確地印刷出極小的電路元件和線路圖案，從而提高芯片的性能和功能密度。這種短波長的光源在與高分辨率光刻膠相互作用時，能夠形成更為細致的光刻圖案在硅片上，有利于制造出更為復雜、性能更高的芯片電路結構 。

2. 技術難題與高成本

• 由于其極短的波長，EUV光刻機面臨著許多技術難題。例如，它的穿透力較低，需要使用特殊的反射鏡和多層干涉鏡來保證光線的有效傳輸和聚焦。這些反射鏡和干涉鏡的制造需要極其精準的工藝和材料，這大大增加了設備的復雜性。而且，整個EUV光刻系統需要在高真空環境下運行，以減少光線的吸收和散射，這進一步增加了設備的制造和運行成本。這也就導致了EUV光刻機成為目前成本最昂貴的光刻機類型。例如，ASML的EUV光刻機單價超過2.75億美金，其鏡片的平坦度要做到原子級，精密工件臺的運動過載超過10G，反映出制造和運行這種設備所需克服的巨大技術挑戰和高昂的成本 。

浸入式光刻機

1. 液體浸入的工作機制

• 浸入式光刻機在投影鏡頭和光刻膠之間使用水或其他液體作為浸沒介質。當光線通過這種浸沒介質時，能夠消除空氣中光畸變現象。其原理在于液體的光學性質與空氣不同，液體能更好地與光線傳播適配，使得光線在通過光學系統后的成像更加準確。例如水具有較高的折射率，當光線從鏡頭穿過水到達光刻膠時，光線的折射和傳播路徑被優化，可以在光刻膠上形成更加銳利、精確的圖案，從而提高分辨率。像在水浸沒式光刻機中，水起到了改善光學傳播環境的作用，提高了整個光刻系統的分辨率，可達到14nm 。

2. 與傳統光刻機的比較優勢

• 與傳統的干式光刻機相比，浸入式光刻機最大的優勢就是分辨率得到了提高。在相同的光刻工藝和設備參數下，浸入式光刻的分辨率明顯優于干式光刻，能夠制造出更小特征尺寸的芯片。例如在制造高密度存儲芯片或者高性能邏輯芯片時，浸入式光刻機能夠滿足對更小晶體管尺寸、更窄線路寬度等要求。雖然它的設備成本相較于干式光刻機有所增加，主要是因為要增加液體浸沒系統的構建和維護成本，但對于那些追求高性能芯片制造且對成本不是極度敏感的制造商來說，浸入式光刻機是一種更好的選擇，它能夠幫助制造商在激烈的芯片性能競爭中獲得優勢 。

光刻機原理的詳細解釋

曝光過程的基礎原理

1. 光源能量的控制與調節

• 光源是光刻機進行光刻作業的能量源頭。在光刻過程中，對光源能量的控制與調節至關重要。不同光刻工藝和不同類型的光刻機需要合適的光源能量。光源能量的大小直接影響到光刻膠的曝光程度。如果能量過低，光刻膠無法充分反應，將導致圖案轉移不完整或者模糊；如果能量過高，會產生過度曝光，使光刻膠的反應超出預期，形成的圖案也不符合要求。例如，在某些高精度的芯片制造光刻中，對于極紫外光（EUV）光刻機，其13.5nm波長的光源在起始時需要精確調整到特定的能量值，并且在整個光刻過程中保持穩定的輸出。這需要通過復雜的電源供應系統、能量監測和反饋系統來實現。像在大規模集成電路的制造過程中，每一層電路圖案的光刻都要求光源能量在極小的誤差范圍內，以保證各層圖案的準確疊加，進而形成符合設計要求的芯片電路 。

2. 光束形狀的影響和優化

• 光束的形狀同樣會影響光刻的效果。理想的光束形狀有助于將掩模上的圖案準確地投射到硅片上的光刻膠上。在實際的光刻過程中，需要采用多種光學元件（如透鏡、反射鏡等）來對光束形狀進行控制。例如，為了將圓形的光束調整為適合掩模圖案轉移的形狀，可能會采用特殊的光學整形元件。不同的光刻工藝可能需要不同的光束形狀。在投影式光刻中，如果要實現高分辨率的圖案轉移，光束的形狀需要更加集中和均勻，以確保掩模上的精細圖案能夠完整地映射到硅片上。同時，在掃描投影曝光和步進重復投影曝光等不同的投影式光刻方式中，針對各自的特點和要求，也需要對光束形狀進行特殊的優化，比如控制光束的光斑大小、發散角等參數以提高光刻的精度和效率 。

3. 物鏡對光學誤差的補償

• 物鏡在光刻系統中起著補償各種光學誤差的關鍵作用。在光線從光源經過掩模再到硅片的過程中，會產生多種光學誤差，例如像差、色差等。物鏡通過精確設計的透鏡組合和光學參數調整來補償這些誤差。像差會導致圖像的畸變，使掩模上的圖案無法準確地投射到硅片上；色差會造成不同顏色（波長）的光聚焦位置不同，影響光刻的分辨率。物鏡通過特殊的透鏡材料選擇、曲面設計等方式來減少像差和色差的影響。例如在高分辨率的投影式光刻中，物鏡的透鏡數量可能較多，各透鏡具有不同的光學功能。其中一些透鏡負責校正色差，使不同波長的光盡可能聚焦在同一平面上；另一些透鏡則校正像差，使光線按照正確的路徑投射到硅片上，保證圖案在硅片上的準確復制 。

從線路圖到硅片的映射機制

1. 掩模縮放比例的影響

• 掩模縮放比例在從線路圖到硅片的映射過程中有著重要意義。不同類型的光刻機可能采用不同的掩模縮放比例，如4:1或5:1。掩模縮放比例的選擇取決于光刻工藝的要求和設備的性能。當掩模縮放比例為4:1時，意味著掩模上的圖案尺寸是硅片上最終圖案尺寸的4倍。這樣的縮放比例有助于在較小的硅片區域上實現高分辨率的圖案復制。例如在一些精細線路圖案較多的芯片制造中，采用較小的掩模縮放比例可以在硅片上更精確地還原出非常小的電路元件和線路結構。但是這種縮放比例對物鏡的光學成像性能、掩模的制作精度等都提出了更高的要求。因為縮小比例越大，在映射過程中保持圖案精度就越困難，需要更精確的光學系統來補償光學誤差 。

2. 硅片上圖形的成型過程

• 在光刻過程中，硅片上圖形的成型是一個逐步的過程。首先，光刻膠涂在硅片表面，光刻膠經過軟化、曝光、后烘等一系列工序。當光束透過掩模照射到光刻膠上時，根據光刻膠的特性，被曝光的區域會發生化學變化，未曝光的區域則保持原有性質。例如在正性光刻膠中，曝光區域在后續的顯影過程中會被溶解掉，留下未曝光的部分，這些未曝光部分就形成了所需的圖案。然后通過刻蝕（如化學刻蝕或離子刻蝕）過程，將光刻膠上的圖案轉移到硅片的表面或內部。如果是多層電路制造，這個過程會反復進行，每一層的圖形根據整體設計相互疊加以形成完整的芯片電路結構。在這個過程中，所有工序都需要在高精度的要求下進行，任何一個環節的誤差都可能導致最終芯片性能的下降或者電路故障 。

化學顯影的作用和原理

1. 光刻膠化學反應類型

• 光刻膠在光刻過程中的化學反應是實現圖案轉移的關鍵部分。光刻膠主要分為正性光刻膠和負性光刻膠。正性光刻膠在曝光時，曝光區域的光刻膠分子發生化學分解反應，在顯影過程中分解后的部分被顯影液溶解掉，留下未曝光的區域，從而形成正性的圖形（與掩模圖案一致）。例如在某些紫外線光刻工藝中，正性光刻膠中的感光成分在接收到特定波長的紫外光照射后，分子鏈發生斷裂，形成小分子物質，這些小分子物質能夠在顯影液中迅速溶解。負性光刻膠則相反，在曝光時，曝光區域的光刻膠發生交聯反應（分子間結合），在顯影過程中未曝光區域被顯影液溶解，而曝光區域保留下來，形成負性的圖形（與掩模圖案相反）。在一些特殊的光刻工藝中，需要根據圖案設計、光刻設備性能、成本等因素選擇合適類型的光刻膠 。

2. 顯影過程對圖案的顯現

• 顯影過程就是將光刻膠經過曝光后的潛在圖案顯現出來的過程。顯影液與光刻膠之間有著特定的化學相互作用。在顯影過程中，顯影液與光刻膠反應，根據光刻膠的反應類型（正性或負性）溶解相應的區域。顯影的時間、溫度、濃度等參數都需要精確控制。如果顯影時間過長，對于正性光刻膠來說，可能會導致未曝光區域也被部分溶解，從而影響圖案的精度；對于負性光刻膠，則可能導致曝光區域過度溶解。顯影溫度過高或顯影液濃度不合適也會產生類似的問題。例如在制造高分辨率芯片時，顯影過程需要在潔凈且穩定的環境中進行，并且要借助高精度的設備來控制顯影參數，以確保硅片上能夠形成精確的電路圖案。顯影完成后，還可能需要進行硬烘等后續處理來固化圖案和增強光刻膠的穩定性，為后續的刻蝕等工序做好準備 。

不同類型光刻機的特點對比

一、分辨率

1. 接觸式光刻機

• 接觸式光刻機分辨率相對較低。由于它是通過掩膜與光刻膠的直接接觸進行圖案轉印，這種接觸方式很容易產生誤差，如掩膜和光刻膠之間的不完全貼合、在接觸過程中的微小位移等都會影響最終的分辨率。并且在接觸過程中，掩膜的磨損可能會進一步降低分辨率，通常只能用于制造較大尺寸或者對分辨率要求不高的芯片結構，難以跟上現代芯片不斷微型化的制造需求 。

2. 接近式光刻機

• 接近式光刻機分辨率高于接觸式光刻機。因為有微小的縫隙（Gap大約為0 - 200μm）隔開掩膜和光刻膠，減少了接觸帶來的誤差因素，使得光刻圖案能夠更清晰地轉印。但相比于投影式光刻等更先進的光刻方式，其分辨率仍然有一定的局限性，不過對于許多傳統的芯片制造工藝和一些對成本較為敏感的芯片生產來說，接近式光刻的分辨率已經能夠滿足要求，在較長一段時間內也在半導體制造領域廣泛應用 。

3. 投影式光刻機

• 投影式光刻機具有較高的分辨率。它利用光學系統將掩膜上的圖案以投影的方式轉移到硅片上，避免了接觸式光刻機的直接接觸問題，而且通過精確的光學設計和優化，例如使用高質量的透鏡、合理設置掩膜縮放比例等，可以實現非常精細的圖案轉移。像步進重復投影曝光、掃描步進投影曝光等子類型在現代芯片制造的高分辨率要求下發揮關鍵作用，能夠制造出高密度的電路圖案，適應了芯片不斷趨向更小特征尺寸發展的需求 。

4. 紫外光（UV）光刻機

• UV光刻機的分辨率相對有限。其光源波長在193nm至248nm范圍內，根據光刻分辨率公式，較長的波長限制了它能夠達到的最小特征尺寸分辨能力。例如在制造一些高端的智能手機芯片或者高性能計算機芯片時，UV光刻機的分辨率難以滿足超薄晶體管尺寸、超窄線路寬度等要求，更多地應用于傳統或低端芯片的制造領域，如一些簡單的消費電子產品芯片、工業控制芯片等是UV光刻機適用的范圍 。

5. 極紫外光（EUV）光刻機

• EUV光刻機具有極高的分辨率，它使用13.5nm波長的極紫外光。這個極短的波長使得它能夠制造出非常精細的圖案，分辨率可以達到7nm以下。這一優勢對于現代先進的芯片制造，特別是在需要制造超大規模集成電路，如最新的CPU、GPU芯片等高端芯片時顯得尤為重要。EUV光刻機能夠在硅片上制造出極小的電路元件和線路連接，滿足現代芯片高性能和高集成度的發展需求，但成本高昂是其劣勢 。

6. 浸入式光刻機

• 浸入式光刻機的分辨率較高。通過在投影鏡頭和光刻膠之間使用浸沒介質（如水中）來消除空氣帶來的光學畸變，提高了成像質量進而提高分辨率，可達到14nm。浸入式光刻機在分辨率上介于傳統的UV光刻機和EUV光刻機之間，在一些對分辨率要求較高但又不需要EUV光刻機那么極致分辨率的芯片制造場景下有較好的應用，如制造中高端的存儲芯片、通信芯片等領域，它能夠滿足此類芯片對尺寸減小和性能提高的需求，同時在成本和技術可實現性方面取得平衡 。

二、成本

1. 接觸式光刻機

• 接觸式光刻機的成本相對較低。其設備構造簡單，主要是基于掩膜與光刻膠的接觸機制，不需要復雜的光學投影系統、高精度的物鏡等昂貴的部件。這種光刻機在半導體發展早期或者對成本較為敏感的研究和小批量生產中有一定的適用性，例如一些小型電子設備制造商為節省成本在研發和小批量試生產時可能會選擇接觸式光刻機 。

2. 接近式光刻機

• 接近式光刻機成本適中。它雖不像接觸式光刻機那樣設備簡單廉價，但也沒有像投影式光刻中的一些高端類型那樣復雜和昂貴。接近式光刻機在保證一定光刻質量（相比接觸式更好的分辨率和圖案質量）的同時，成本相對可控。這使得它在眾多芯片制造企業的大規模生產中有一定的市場份額，特別是對于一些傳統芯片類型的生產或者是在對成本效益有一定要求的制造場景下。例如一些長期生產成熟芯片制程的企業會選擇接近式光刻機來平衡成本和生產質量 。

3. 投影式光刻機

• 投影式光刻機成本較高。因為需要構建復雜的光學投影系統，包括高質量的透鏡、精確的機械運動系統等。特別是步進重復投影曝光、掃描步進投影曝光等高端的投影式光刻類型，制造的部件精度要求高、技術難度大，導致設備成本高昂。然而，其高分辨率和高精度的特點使得它在高端芯片制造領域不可或缺，如在大型的芯片制造企業生產先進的CPU、GPU等高端芯片時，盡管成本高昂，但投影式光刻機是制造這些高端芯片的必要設備，而且其設備成本能夠分攤到大規模的芯片生產數量上 。

4. 紫外光（UV）光刻機

• UV光刻機成本較低。這是它的一大優勢，其光源和設備整體相對簡單和成熟，在制造較大的半導體器件時，UV光刻機在成本效益方面表現較好。例如一些普通的消費電子產品芯片如電子時鐘芯片、收音機芯片等對成本非常敏感且對分辨率要求不高，UV光刻機是比較合適的制造設備，能夠滿足這類產品在市場上的成本要求，使得產品能夠以較低的價格參與市場競爭 。

5. 極紫外光（EUV）光刻機

• EUV光刻機成本極其昂貴。首先其光源的制造和維護成本高，13.5nm波長的極紫外光光源需要特殊的產生和控制裝置。其次其光學系統復雜，需要使用價格昂貴的反射鏡和多層干涉鏡，且設備需要在高真空環境下運行，使得設備的制造成本和運行成本都非常高。例如，目前EUV光刻機的單價超過2.75億美金，高昂的成本限制了它的普及應用，但在高端芯片制造如最新的智能手機芯片、高性能服務器芯片制造等領域，EUV光刻機是實現高集成度和高性能芯片制造的關鍵設備，盡管成本高但個別大型制造商為了占據高性能芯片市場也會采購它來滿足生產需求 。

6. 浸入式光刻機

• 浸入式光刻機成本高于普通的干式UV光刻機。由于其需要特殊的液體浸沒系統，包括液體的控制系統、與液體兼容的光學部件等，這增加了設備的制造和維護成本。然而，相比EUV光刻機，它的成本還是相對較低的。在制造中高端芯片時，浸入式光刻機通過提高分辨率為芯片性能升級提供了可能，并且在成本上比EUV光刻機更具可接受性，對于那些想要提升芯片性能但預算又不足以購置EUV光刻機的制造商來說，浸入式光刻機是一個較好的選擇，例如在一些中高端的移動通信芯片、工業自動化控制芯片制造中有一定的應用 。

三、生產效率

1. 接觸式光刻機

• 生產效率相對較低。由于其在每次曝光過程中，掩膜與光刻膠直接接觸，這一過程相對較為耗時且容易出現故障（如接觸不良需要重新操作等）。并且每次在更換掩膜或者對新的芯片進行光刻時，可能需要更多的準備時間來確保接觸的正確性和穩定性。例如在制造批量較小但對光刻精度要求是適度的芯片時，接觸式光刻機的低效率可能不會成為太大的問題，但在大規模工業化生產中這種低生產效率的劣勢就會比較明顯 。

2. 接近式光刻機

• 接近式光刻機生產效率適中。它在光刻過程中不需要掩膜與光刻膠的緊密接觸準備時間，并且相對于接觸式光刻不容易出現接觸故障，因此它的光刻過程相對流暢。但是，與投影式光刻機中的一些高速掃描或步進類型相比，它在單位時間內處理的芯片或區域數量會少一些。在一些中大型規模的芯片生產中，如果對生產效率和成本有綜合考慮的話，接近式光刻機會是一個可選擇的方案，它可以在保證一定生產速度的同時實現較好的光刻質量 。

3. 投影式光刻機

• 投影式光刻機在不同子類型下生產效率有所差異。像步進重復投影曝光在每次只能對一個小區域進行曝光，然后移動晶圓再進行下一個區域的曝光，這種方式在制造高密度電路時精度高，但制造速度相對較慢。而掃描投影曝光則通過掃描的方式進行圖案轉移，在處理大尺寸圖案或相對較低分辨率要求的芯片時有較高的效率。在總體上，投影式光刻機由于其較為復雜的光學系統和操作過程，與一些簡單的光刻方式相比生產效率可能不是最高的，但在高端芯片制造或者需要高精度圖案轉印的情況下，其在可以接受的生產效率下提供了高質量的光刻成果 。

4. **紫外光（UV
