一、半導體功率器件封裝關鍵技術

半導體功率器件封裝涉及多項關鍵技術，這些技術旨在提高器件的性能、可靠性和適用性。

（一）熱管理技術 熱管理在半導體功率器件封裝中是極為關鍵的技術。功率器件在工作過程中會產生熱量，如果不能有效散熱，會導致器件溫度升高，進而影響其性能和可靠性。例如，高溫可能會降低半導體材料的載流子遷移率、增加漏電流等。

• 散熱結構設計：合理的散熱結構可以增大散熱面積，提高散熱效率。像在一些功率模塊封裝中，采用鰭片式散熱器結構，通過增加與空氣的接觸面積來強化散熱。此外，還有采用熱管技術的散熱結構，熱管內部的工質在蒸發和冷凝過程中傳遞熱量，其等效導熱系數遠高于傳統金屬，能快速將熱量從芯片傳導出去。

• 熱界面材料（TIM）：熱界面材料的導熱系數直接影響散熱性能。高導熱系數的TIM可有效降低器件的工作溫度。例如，常見的導熱硅脂，它填充在芯片與散熱器之間的微小間隙中，減少熱阻。另外，還有一些新型的熱界面材料，如燒結銀材料，相比傳統的焊錫膏，具有更高的導熱性和更好的高溫穩定性，適用于高性能功率器件封裝，在高溫高功率密度的應用場景下，能夠保證更好的熱傳導效果。

（二）封裝材料的選擇與應用

• 高導熱性材料：為了滿足功率半導體的散熱需求，封裝材料需要具備高導熱性。例如，金屬材料中的銅，其導熱系數較高，常被用于制造散熱基板等部件。陶瓷材料如氮化鋁（AlN）也具有良好的導熱性和電絕緣性，在一些對散熱和絕緣要求較高的功率器件封裝中得到應用。

• 高耐熱性材料：功率器件在工作時可能會處于高溫環境，因此封裝材料的耐熱性至關重要。例如，一些特殊的工程塑料，經過改性后可以承受較高的溫度，在低功率和中功率的功率器件封裝中廣泛使用，既能夠保護芯片，又具有一定的成本優勢。而對于高功率、高溫工作的器件，像碳化硅（SiC）、氮化硅（Si?N?）等陶瓷材料以及一些高溫合金則更為適用。

• 高電絕緣性材料：在功率器件封裝中，要防止不同電極之間的短路，所以高電絕緣性材料不可或缺。塑料封裝材料通常具有較好的電絕緣性，例如環氧樹脂，它可以在保護芯片的同時，保證芯片各電極之間的絕緣性能。陶瓷材料同樣具有優秀的電絕緣性，在高電壓、高功率的功率器件封裝中使用，可確保器件的安全性和可靠性。

（三）芯片連接技術

• 鍵合技術：這是芯片與封裝引腳或基板連接的重要技術。常見的鍵合方式有引線鍵合和倒裝芯片鍵合。

• 引線鍵合：通過金屬絲（如金線、鋁線）將芯片的電極與封裝的引腳或基板上的焊盤連接起來。這種方式技術成熟、成本低，適用于大多數功率器件封裝。但是，引線鍵合存在寄生電感較大的問題，對于高速開關的功率器件可能會產生不利影響。

• 倒裝芯片鍵合：芯片的電極通過焊料凸點直接與基板上的對應焊盤連接，芯片倒置安裝。這種連接方式具有更小的寄生電感、更高的電流承載能力和更好的散熱性能，適用于高性能功率器件封裝。例如，在一些高頻、高功率密度的功率模塊封裝中，倒裝芯片鍵合技術能夠提高器件的整體性能。

• 燒結技術：燒結技術是一種新興的芯片連接技術，主要用于功率器件的芯片與基板之間的連接。燒結銀技術就是其中的典型代表。燒結銀連接具有高導熱性、高可靠性和良好的高溫穩定性，能夠在高溫、高功率密度的工作環境下保持良好的連接性能。與傳統的焊接技術相比，燒結銀連接的機械強度更高，在功率器件的長期運行過程中不易出現連接失效的問題，有助于提高功率器件封裝的整體可靠性和使用壽命。

（四）封裝結構設計

• 小型化與集成化設計：隨著電子設備的不斷小型化，功率器件封裝也朝著小型化和集成化方向發展。通過優化封裝結構，可以在更小的封裝體積內容納更多的功能。例如，系統級封裝（SIP）技術將多個功率半導體器件和其他元器件集成在一個封裝內，提高了系統集成度，減小了體積和重量。在一些智能手機充電器、可穿戴設備等對體積要求嚴格的產品中，小型化和集成化的功率器件封裝能夠滿足其緊湊設計的需求。

• 模塊化設計：將多個功率器件或功率模塊組合成一個更大的功能模塊，方便在不同的應用場景中進行集成和使用。例如，在電動汽車的電機驅動系統中，采用模塊化的功率器件封裝，可以方便地將逆變器、DC - DC轉換器等功能模塊集成在一起，提高了系統的組裝效率和可靠性。模塊化設計還可以根據具體的應用需求對模塊的功率、電壓、電流等參數進行定制，增強了功率器件封裝的通用性和靈活性。

二、半導體功率器件封裝技術原理

半導體功率器件封裝技術基于多個原理，以實現對功率器件的保護、電氣連接、散熱等功能。

（一）保護原理

• 物理保護：封裝為功率器件提供了物理屏障，防止芯片受到外界環境的物理損傷，如碰撞、振動、灰塵和濕氣等。例如，塑料封裝材料可以將芯片包裹起來，起到緩沖和隔離的作用，避免芯片在運輸、安裝和使用過程中受到機械損傷。在一些惡劣的工作環境中，如工業現場、汽車發動機艙等，封裝的物理保護作用尤為重要。

• 化學保護：防止芯片受到化學物質的侵蝕。外界環境中的化學物質，如酸、堿、鹽等，可能會腐蝕芯片的金屬電極或半導體材料。封裝材料可以隔絕這些化學物質，保護芯片的化學穩定性。例如，陶瓷封裝具有良好的化學穩定性，能夠在一些化學腐蝕性較強的環境中保護功率器件。

（二）電氣連接原理

• 信號傳輸：封裝要實現功率器件芯片與外部電路之間的電氣連接，以確保信號的正常傳輸。在封裝過程中，通過鍵合技術（如引線鍵合或倒裝芯片鍵合）將芯片的電極與封裝的引腳或基板上的焊盤連接起來，形成完整的電氣通路。這樣，輸入信號可以準確地傳遞到芯片內部，芯片處理后的輸出信號也能夠順利地傳輸到外部電路。

• 電氣隔離：為了避免不同電極之間的短路，封裝結構需要提供電氣隔離。例如，在多層基板封裝中，通過絕緣層將不同的導電層隔離開來，保證各個電極之間的絕緣性。同時，封裝材料本身也具有一定的電絕緣性，如塑料封裝材料中的環氧樹脂可以防止芯片電極之間的短路，確保功率器件的正常工作。

（三）散熱原理

• 熱傳導：基于熱傳導原理將芯片產生的熱量傳遞出去。功率器件在工作過程中產生的熱量會通過芯片與封裝基板、散熱片等部件之間的接觸傳導出去。封裝材料的導熱性對熱傳導效率有著重要影響。例如，使用高導熱性的金屬材料（如銅）作為散熱基板，可以快速將熱量從芯片傳導到散熱片上。同時，良好的芯片連接技術（如燒結技術）也能夠提高芯片與基板之間的熱傳導效率，減少熱阻。

• 熱對流：在一些散熱結構中，利用熱對流原理來增強散熱效果。例如，風冷散熱系統中，空氣流過散熱鰭片時，通過熱對流將熱量帶走。在設計封裝結構時，會考慮空氣的流動路徑和散熱鰭片的布局，以優化熱對流效果。對于一些高功率密度的功率器件封裝，液冷技術也被廣泛應用。液冷系統中，冷卻液通過管道在封裝結構內部循環，利用液體的高比熱容和良好的流動性，通過熱對流將熱量帶走，相比風冷散熱具有更高的散熱效率。

三、半導體功率器件封裝的最新發展

半導體功率器件封裝在不斷發展，以適應新的應用需求和技術挑戰。

（一）向更高功率密度發展

• 更小的封裝尺寸與更高的集成度：隨著電子設備不斷朝著小型化、輕量化方向發展，功率器件封裝也需要在更小的尺寸內實現更高的功率處理能力。例如，晶圓級芯片尺寸封裝（WLCSP）技術將封裝尺寸縮小到接近芯片本身的大小，同時集成了更多的功能。在智能手機、平板電腦等便攜式電子設備中，WLCSP封裝的功率器件能夠滿足其對小尺寸和高功率密度的要求。這種高集成度的封裝還減少了封裝與芯片之間的連接長度，降低了寄生參數，提高了電氣性能。

• 高效散熱技術的創新：為了在小尺寸封裝下實現高功率密度，高效散熱技術是關鍵。除了傳統的風冷和液冷技術外，一些新型的散熱技術也在不斷涌現。例如，微通道冷卻技術，通過在芯片或封裝基板上制作微小的冷卻通道，使冷卻液在通道內高速流動，從而實現高效散熱。這種技術能夠在極小的空間內帶走大量的熱量，適用于高功率密度的功率器件封裝，如數據中心的服務器芯片封裝、高性能圖形處理器（GPU）封裝等。

（二）適應寬禁帶半導體的封裝需求

• 碳化硅（SiC）和氮化鎵（GaN）器件的封裝：寬禁帶半導體材料（如SiC和GaN）具有優異的性能，如高擊穿電場強度、高電子飽和速度、高熱導率等，在新能源汽車、電力電子、5G通信等領域有著廣泛的應用前景。然而，這些材料的特性也對封裝技術提出了新的要求。例如，SiC器件工作溫度高、開關速度快，需要封裝能夠承受高溫、具有低寄生電感。針對這些需求，封裝技術不斷創新，如采用特殊的高溫封裝材料、優化封裝結構以降低雜散電感等。在SiC功率模塊封裝中，雙面散熱封裝技術可以有效提高散熱效率，滿足其高功率密度和高溫工作的要求。

• 提高可靠性和性能：為了充分發揮寬禁帶半導體器件的優勢，封裝技術需要提高器件的可靠性和整體性能。例如，通過改進芯片連接技術（如采用燒結銀連接代替傳統焊接）可以提高連接的可靠性和導熱性。同時，優化封裝的電氣性能，減少寄生電容和電感，能夠提高寬禁帶半導體器件在高頻、高速開關應用中的性能。

（三）3D封裝技術的應用與發展

• 多層芯片堆疊：3D封裝技術通過將多個芯片垂直堆疊，可以在不增加封裝平面面積的情況下增加功能和提高集成度。在功率器件封裝中，多層芯片堆疊可以將不同功能的芯片（如功率芯片、控制芯片等）集成在一起，實現更復雜的功能。例如，在一些電源管理模塊中，將功率MOSFET芯片和控制芯片堆疊封裝，可以減小模塊的體積，提高功率轉換效率。多層芯片堆疊還可以通過優化芯片之間的連接方式，減少信號傳輸延遲，提高系統的響應速度。

• 硅通孔（TSV）技術：TSV技術是3D封裝中的關鍵技術之一。它通過在芯片上制作垂直的硅通孔，實現芯片之間的直接電氣連接。在功率器件封裝中，TSV技術可以用于連接堆疊的功率芯片，提高電流傳輸能力和散熱效率。例如，在一些高功率密度的射頻功率放大器封裝中，采用TSV技術可以有效降低寄生電感，提高放大器的性能。

四、常見半導體功率器件封裝類型

常見的半導體功率器件封裝類型各有特點，適用于不同的應用場景。

（一）雙列直插式封裝（DIP）

• 特點：

• DIP是最早的功率半導體封裝形式，技術成熟，成本低。它具有標準化的引腳布局，易于在印刷電路板（PCB）上進行插件安裝。例如，在早期的電子設備如收音機、電視機等中，DIP封裝的功率器件得到了廣泛應用。

• 但是，DIP封裝的尺寸較大，不利于電子設備的小型化。其引腳較長，會引入較大的寄生電感和電容，在高頻應用中性能受限。

• 應用場景：DIP封裝適用于低功率、低頻率的應用場景，如一些簡單的電源管理電路、低功率的信號放大電路等。在一些對成本較為敏感、對體積和性能要求不高的工業控制設備、消費電子設備中，DIP封裝仍然有一定的市場份額。

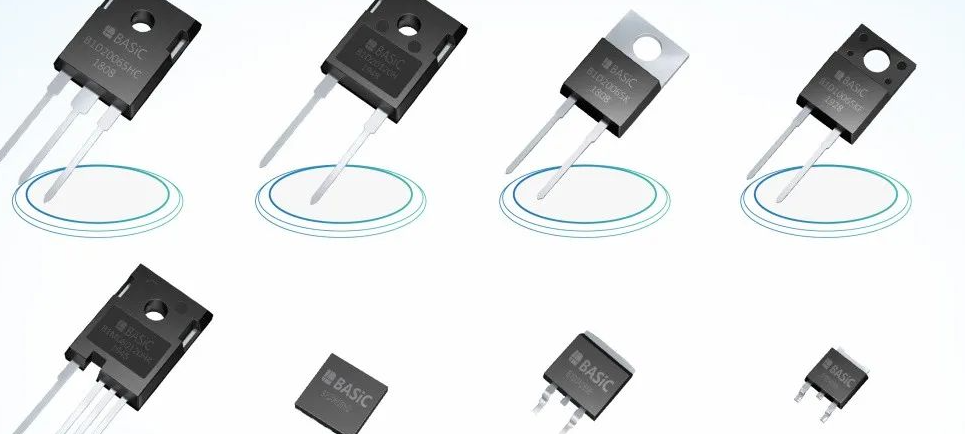

（二）晶體管輪廓封裝（TO）

• 特點：

• TO封裝具有散熱性能好、結構簡單等優點。它的外殼通常為金屬材質，能夠有效地將芯片產生的熱量傳導出去。例如，TO - 220封裝是一種常見的TO封裝形式，其金屬外殼可以直接安裝散熱片，適用于中大功率的功率器件。

• TO封裝的形式多樣，可根據具體需求進行定制化設計。不同的TO封裝形式在引腳數量、引腳間距、封裝尺寸等方面有所不同，可以滿足各種功率器件的封裝需求。

• 應用場景：TO封裝廣泛應用于高壓、大電流功率半導體器件中，如電力電子領域中的整流二極管、功率晶體管、絕緣柵雙極型晶體管（IGBT）等。在工業電源、電機驅動、照明等領域，TO封裝的功率器件能夠滿足高功率、高可靠性的要求。

（三）小外形封裝（SOP）

• 特點：

• SOP封裝尺寸小，適用于表面貼裝技術（SMT）。這使得它在PCB板上占用的空間小，有利于電子設備的小型化。例如，在現代智能手機、平板電腦等便攜式電子設備中，SOP封裝的功率器件被廣泛應用于電源管理芯片等。

• SOP封裝的功率半導體器件具有較高的可靠性。其封裝結構經過優化，能夠在一定程度上抵抗外界環境的影響，如溫度變化、濕度變化等。

• SOP封裝的生產效率高，成本低。由于其采用表面貼裝技術，適合大規模自動化生產，能夠降低生產成本。

• 應用場景：SOP封裝主要適用于低功率和中功率的應用，如電源管理、馬達驅動、照明等領域的器件。在一些對成本和體積較為敏感的消費電子、工業控制等領域，SOP封裝是一種常見的選擇。

（四）無引腳封裝（QFN）

• 特點：

• QFN封裝具有較小的封裝尺寸和較高的熱性能。它沒有傳統的引腳，而是通過芯片底部的焊盤與PCB板直接連接，減少了引腳帶來的寄生電感和電容，提高了電氣性能。同時，這種連接方式也有利于散熱，因為芯片底部的大面積焊盤可以直接與PCB板上的散熱銅箔接觸。

• 然而，QFN封裝的生產工藝較復雜，成本較高。其封裝過程需要高精度的設備和工藝控制，對生產環境的要求也較高。

• 應用場景：QFN封裝適用于高頻、高功率密度的應用場景。在一些高性能的射頻功率放大器、高速數字電路中的電源管理芯片等器件中，QFN封裝能夠滿足其對電氣性能和散熱性能的要求。

（五）晶圓級芯片尺寸封裝（WLCSP）

• 特點：

• WLCSP封裝具有超小的封裝尺寸和優秀的熱性能。它將封裝尺寸縮小到接近芯片本身的大小，減少了封裝與芯片之間的連接長度，從而降低了寄生參數，提高了電氣性能。同時，由于封裝尺寸小，其散熱路徑短，散熱效率高。

• WLCSP封裝的技術門檻較高，需要先進的生產設備和工藝。例如，在芯片上直接制作焊球等連接結構需要高精度的光刻、蝕刻等工藝，對生產環境的潔凈度要求也非常高。

• 應用場景：WLCSP封裝適用于高集成度、高功率密度的芯片封裝。在智能手機、平板電腦等便攜式電子設備中的處理器芯片、電源管理芯片等，以及一些高端的可穿戴設備中，WLCSP封裝能夠滿足其對小尺寸、高性能的要求。

（六）系統級封裝（SIP）

• 特點：

• SIP封裝可以將多個功率半導體器件和其他元器件集成在一個封裝內，提高系統集成度。它可以將不同功能的芯片（如功率芯片、控制芯片、傳感器芯片等）以及無源元件（如電阻、電容等）集成在一起，形成一個完整的系統。例如，在一些智能手機的電源管理模塊中，SIP封裝可以將功率MOSFET、控制器芯片、電感、電容等集成在一個封裝內，減小了模塊的體積和重量。

• SIP封裝可以優化系統性能，通過優化各個元器件之間的布局和連接，可以減少信號傳輸延遲、降低電磁干擾等。但是，SIP封裝的設計和生產需要考慮多個元器件之間的兼容性和熱設計等因素，其設計和制造的復雜度較高。

• 應用場景：SIP封裝適用于對系統集成度、性能和體積要求較高的應用，如智能手機、平板電腦、可穿戴設備等便攜式電子設備中的電源管理、傳感器集成等模塊，以及一些小型化的工業控制、醫療設備等。

五、半導體功率器件封裝技術的應用案例

半導體功率器件封裝技術在眾多領域都有廣泛的應用，以下是一些典型的應用案例。

（一）電動汽車領域

• 電機驅動系統：在電動汽車的電機驅動系統中，功率器件封裝技術起著關鍵作用。例如，絕緣柵雙極型晶體管（IGBT）模塊被廣泛應用于電機驅動的逆變器中。IGBT模塊采用特殊的封裝結構，如采用DBC（直接鍵合銅）基板，這種基板具有良好的導熱性和電氣絕緣性，可以有效地將IGBT芯片產生的熱量傳導出去，同時保證芯片之間的電氣隔離。在封裝過程中，通過優化芯片連接技術（如采用鍵合線連接或倒裝芯片連接）和散熱結構（如在模塊上安裝散熱鰭片或采用液冷系統），可以提高IGBT模塊的功率密度和可靠性

功率器件芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
