Chiplet 六大核心技術發展趨勢分析

一、Chiplet 六大核心技術介紹

Chiplet 的六大核心技術通常包括：

• 芯片分解技術：將大芯片分解為多個小芯粒（Chiplet），以提高生產良率和降低成本。

• 芯粒互聯技術：實現不同芯粒之間的高速、低延遲和高帶寬的數據傳輸。

• 先進封裝技術：如 2.5D 封裝、3D 封裝等，為芯粒集成提供物理支撐。

• 接口標準技術：制定統一的接口標準，確保不同廠商的芯粒能夠相互兼容。

• EDA 設計工具技術：專門用于 Chiplet 設計的電子設計自動化工具，提高設計效率和準確性。

• 測試驗證技術：對集成后的 Chiplet 進行全面的測試，確保其性能和可靠性。

•


二、Chiplet 六大核心技術的發展現狀

目前，Chiplet 六大核心技術在以下方面取得了一定的進展：

• 芯片分解技術：已經能夠較為成熟地將復雜芯片分解為功能明確的小芯粒。

• 芯粒互聯技術：數據傳輸速率不斷提高，但仍面臨信號完整性和功耗等挑戰。

• 先進封裝技術：2.5D 和 3D 封裝技術逐漸成熟，如臺積電的 CoWoS 封裝技術和英特爾的 Foveros 封裝技術等。

• 接口標準技術：一些組織和企業正在努力推動統一的接口標準制定，但尚未完全達成共識。

• EDA 設計工具技術：相關工具不斷更新，但在支持復雜的 Chiplet 設計方面仍有待完善。

• 測試驗證技術：測試方法和設備在不斷改進，但對于大規模 Chiplet 集成的全面測試仍存在困難。

•


三、Chiplet 六大核心技術的未來趨勢預測

未來，Chiplet 六大核心技術可能呈現以下趨勢：

• 標準化：制定統一的 Chiplet 芯片封裝標準，降低設計和制造門檻。

• 自動化：開發自動化設計和制造工具，提高效率和良率。

• 人工智能應用：利用人工智能技術優化材料、工藝和設計，實現更優性能和更低成本。

• 更高的集成度：芯粒之間的互聯密度和帶寬將進一步提高，實現更復雜的系統集成。

• 多領域拓展：從計算領域向通信、汽車電子等更多領域滲透。

• 綠色節能：注重降低功耗，以滿足可持續發展的需求。

四、Chiplet 六大核心技術發展的影響因素

Chiplet 六大核心技術的發展受到多種因素的影響：

• 市場需求：隨著人工智能、5G 等應用的快速發展，對高性能、低功耗芯片的需求不斷增加，推動了 Chiplet 技術的發展。

• 技術創新：新材料、新工藝的出現為 Chiplet 技術提供了更多可能性。

• 產業合作：芯片設計、制造、封裝測試等環節的企業之間的緊密合作，有助于解決技術難題，加快技術推廣。

• 政策支持：政府對半導體產業的政策扶持和資金投入，對 Chiplet 技術的研發和應用起到促進作用。

• 成本效益：技術的發展需要在性能提升的同時，控制成本，以提高市場競爭力。

五、Chiplet 六大核心技術的案例分析

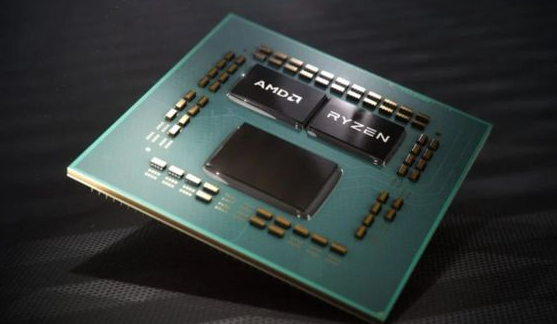

以 AMD 為例，其在 Chiplet 技術的應用中取得了顯著成果：

• 在芯片分解方面，將 CPU 功能模塊分解為多個小芯粒，提高了生產效率。

• 采用先進的芯粒互聯技術，如 Infinity Fabric 總線，實現了高效的數據傳輸。

• 借助臺積電的先進封裝技術，如 CoWoS 封裝，成功集成多個芯粒。

• 積極參與接口標準的制定和推廣，提高了產品的兼容性。

• 運用專門的 EDA 設計工具進行芯片設計，優化了性能和功耗。

• 建立了完善的測試驗證體系，確保產品的質量和可靠性。

六、Chiplet 六大核心技術的行業對比

在行業中，不同企業在 Chiplet 六大核心技術方面的發展存在差異：

• 臺積電在先進封裝技術方面具有領先優勢，其 CoWoS、InFO 等封裝技術被廣泛應用。

• 英特爾在接口標準和 EDA 設計工具方面投入較大，推動了技術的標準化和自動化。

• AMD 在芯片分解和芯粒互聯技術上表現出色，實現了高性能的產品。

• 英偉達在測試驗證技術方面不斷創新，提高了產品的穩定性。

• 蘋果在 Chiplet 技術的應用上注重系統集成和性能優化，為消費者帶來了優質的產品體驗。

•


七、先進芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
