SMT 工藝中的葡萄珠效應(yīng)

一、什么是 SMT 工藝中的葡萄珠效應(yīng)

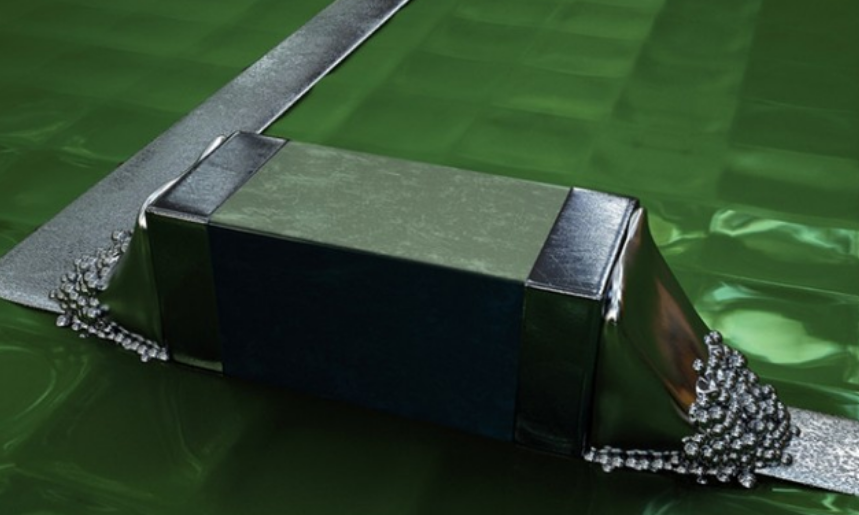

SMT 工藝中的葡萄珠效應(yīng)，也被稱為葡萄球現(xiàn)象或葡萄珠現(xiàn)象，是指在 SMT 貼片加工過(guò)程中回流焊接時(shí)，部分錫膏未能完全熔化，而是相互焊接在一起，形成一顆顆獨(dú)立的錫珠或錫球堆疊在一起的現(xiàn)象，類似于一串串葡萄。例如，在精心制作的 PCBA 板子進(jìn)行 SMT 焊接后，其表面可能會(huì)意外地出現(xiàn)這種顆粒狀的金屬球，仿佛是金屬版的“雞皮疙瘩”、、、、、。

二、SMT 工藝中葡萄珠效應(yīng)的成因

SMT 工藝中葡萄珠效應(yīng)的產(chǎn)生主要與以下因素有關(guān)：

• 錫膏受潮氧化：這是葡萄球現(xiàn)象的主要原因之一。錫膏的氧化可能由多種原因引起，包括操作人員的疏忽、使用過(guò)期的錫膏、不當(dāng)?shù)膬?chǔ)存、重新加熱或混合不當(dāng)?shù)腻a膏，以及錫膏吸水等。有時(shí)，鋼板（網(wǎng)）溶劑清潔后未完全干燥就上線使用也是可能的原因之一。

• 助焊劑揮發(fā)：錫膏中的助焊劑對(duì)于錫膏的融錫起著重要作用。助焊劑的目的不僅是去除金屬表面氧化物，降低焊接金屬的表面張力，還用于包覆錫粉以保護(hù)其免于與空氣接觸。如果助焊劑提前揮發(fā)，就無(wú)法達(dá)到去除金屬表面氧化物的效果。此外，回焊中的預(yù)熱區(qū)過(guò)長(zhǎng)，會(huì)讓助焊劑過(guò)度揮發(fā)，增加葡萄球現(xiàn)象發(fā)生的機(jī)會(huì)。

• 回焊溫度不足：當(dāng)回焊溫度不足以提供錫膏完全融化的條件時(shí)，錫膏也有機(jī)會(huì)出現(xiàn)葡萄球現(xiàn)象。錫膏印刷在 PCB 的下錫量越少，那么錫膏氧化與助焊劑揮發(fā)的機(jī)會(huì)就會(huì)越高，這是因?yàn)殄a膏量印刷得越少，那么錫膏與空氣接觸的比率就會(huì)越高，就較容易造成葡萄球現(xiàn)象。所以，0201 的元件會(huì)較 0603 的元件更容易發(fā)生葡萄球現(xiàn)象。

•


三、SMT 工藝中葡萄珠效應(yīng)的影響

SMT 工藝中葡萄珠效應(yīng)會(huì)對(duì)產(chǎn)品產(chǎn)生多方面的不良影響：

• 影響焊點(diǎn)的可靠性：葡萄珠現(xiàn)象會(huì)導(dǎo)致焊點(diǎn)的結(jié)構(gòu)不均勻，可能存在虛焊、接觸不良等問(wèn)題，從而降低焊點(diǎn)的可靠性和穩(wěn)定性，影響整個(gè)電子設(shè)備的性能和使用壽命。

• 影響外觀質(zhì)量：葡萄珠現(xiàn)象會(huì)使 PCB 板的表面出現(xiàn)顆粒狀的金屬球，影響產(chǎn)品的外觀美觀度，不符合質(zhì)量標(biāo)準(zhǔn)。

四、SMT 工藝中葡萄珠效應(yīng)的解決方法

為了解決 SMT 工藝中的葡萄珠效應(yīng)，可以采取以下措施：

• 采用活性更佳的錫膏：選擇具有更好抗氧化性能的錫膏，減少葡萄球現(xiàn)象的發(fā)生、。

• 增加錫膏的印刷量：有助于減少錫膏與空氣接觸的時(shí)間，降低葡萄球現(xiàn)象的風(fēng)險(xiǎn)、。

• 增加鋼板開(kāi)口的寬度或厚度：提高錫膏的印制量，進(jìn)一步提高抗氧化性、。

• 縮短回流焊的預(yù)熱時(shí)間：減少回流焊的預(yù)熱時(shí)間，提高升溫斜率，降低助焊劑的揮發(fā)量，從而減少葡萄球現(xiàn)象的可能性、。

• 使用氮?dú)猓和ㄈ氲獨(dú)鈦?lái)降低錫膏的氧化速度，進(jìn)一步減少葡萄珠現(xiàn)象的發(fā)生、。

•


五、關(guān)于 SMT 工藝中葡萄珠效應(yīng)的案例分析

在實(shí)際的 SMT 生產(chǎn)中，葡萄珠效應(yīng)時(shí)有發(fā)生。例如，在一些 SMT reflow 回流焊過(guò)程中，由于助焊劑不能去除印刷錫膏表面的氧化物，就會(huì)發(fā)生葡萄珠現(xiàn)象。下錫量越少越容易氧化，像 0201&01005 元件就需要較強(qiáng)活性的助焊劑，無(wú)鹵的材料將會(huì)更易于發(fā)生“葡萄球焊點(diǎn)”。

六、SMT工藝電路板清洗介紹

為確保PCBA電路板的高可靠性、電器性能穩(wěn)定性和使用壽命，提升電路板PCBA電子組件質(zhì)量及成品率，避免污染物污染及因此產(chǎn)生的電遷移，電化學(xué)腐蝕而造成電路失效。還必須對(duì)液冷服務(wù)器電路板焊接工藝后的錫膏殘留、助焊劑殘留、油污、灰塵、焊盤氧化層、手印、有機(jī)污染物及Particle等進(jìn)行清洗。這對(duì)于液冷服務(wù)器的高效、高可靠性運(yùn)行提供了有力保障。

合明科技是專業(yè)的精密電子組件水基清洗工藝及清洗方案提供商，在PCBA電路板組件、芯片封裝清洗工藝方面有著極其豐富的操作經(jīng)驗(yàn)。我們的水基清洗劑產(chǎn)品被廣泛應(yīng)用于航空航天、軍品、高技術(shù)艦船、軌道交通、新能源汽車、自動(dòng)駕駛超算及數(shù)據(jù)服務(wù)器、電力裝備高性能醫(yī)療器械，并得到一致好評(píng)。 選擇合明科技，選擇放心！需要高可靠性PCBA水基清洗劑更全面的型號(hào)及清洗工藝指導(dǎo)說(shuō)明，歡迎聯(lián)系我們。
