一、逆變器材料的演化歷程

逆變器作為一種重要的電力轉換設備，其性能和效率的提升在很大程度上依賴于所使用的材料。以下是根據給定搜索結果概述的逆變器材料的演化歷程：

1.主要原材料的演變

逆變器生產所需的原材料主要包括機構件、電子元器件和輔助材料等。機構件主要指塑膠件、壓鑄件、鈑金件、散熱器等，而電子元器件則包括功率半導體器件、集成電路、電感、PCB線路板、電容、開關器件、連接器等。輔助材料主要包括膠水、包材、絕緣材料等。其中，逆變器核心零部件半導體器件成本占比為11%。錦浪科技和固德威等逆變器廠商90%以上的營業成本來自直接材料，而逆變器原材料可分為兩大類：一類是電子元器件，如IGBT、電容、電感、電抗以及PCB板等；另一類是結構件，主要為機柜和機箱等。

2.半導體器件的發展

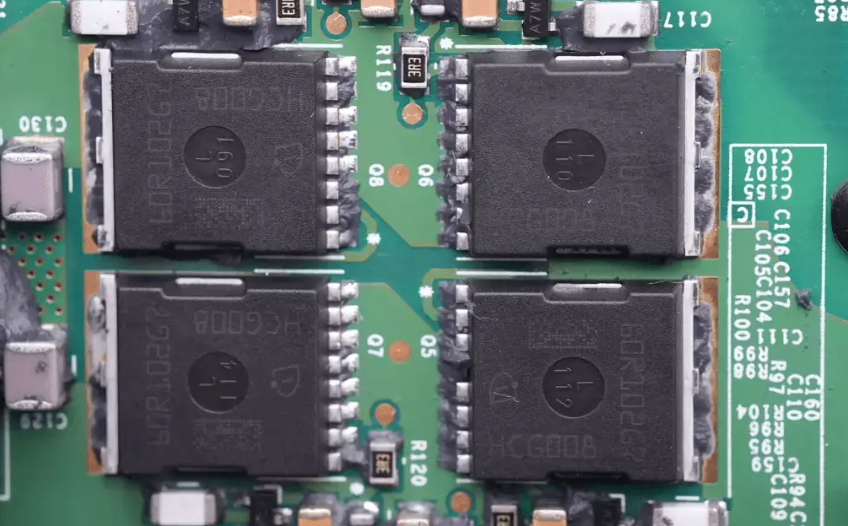

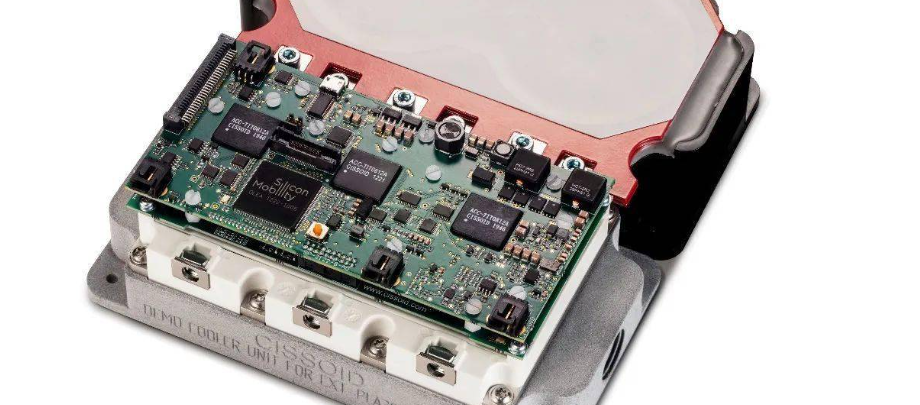

逆變器的核心部件之一是功率半導體器件，如IGBT等。這些器件的成本在整個逆變器成本中占有較大比例。過去，這些器件主要依賴進口，但現在越來越多的國內廠商能夠生產這些關鍵部件，大約80%的原材料可以實現國產化。

3.新材料的應用

隨著新材料的應用，如化合物半導體材料，逆變器的性能得到了顯著提升。這些新材料不僅可以降低逆變器的生產成本，同時也能提高性能，促進逆變器市場的快速增長。

二、逆變器芯片封裝流程

逆變器芯片的封裝流程是一個復雜且精密的過程，涉及到多個關鍵步驟，確保芯片能夠被可靠地安裝和測試。以下是根據提供的搜索結果，對逆變器芯片封裝流程的詳細解析。

（一）芯片封裝基礎工藝流程

1. 晶圓切割：首先，需要在芯片背面貼上藍膜，并置于鐵環之上，然后送至芯片切割機上進行切割，目的是用切割機將晶圓上的芯片切割分離成單個晶粒。

2. 焊線：接下來，將晶粒上的接點作為第一個焊點，內部引腳上的接點作為第二個焊點。先將金線的端點燒成小球，再將小球壓焊在第一焊點上。焊線的目的是將晶粒上的接點用金線或者鋁線銅線連接到導線架上的引腳，從而將IC晶粒之電路訊號傳輸到外界。

3. 封膠：隨后，需要將導線架預熱，再將框架置于壓鑄機上的封裝模具上，再以半溶化后的樹脂擠入模中，樹脂硬化后便可開模取出成品。封膠的過程是為了保護焊點和引腳，防止外部環境的影響。

4. 切腳成型：封膠之后，需要先將導線架上多余的殘膠去除，并經過電鍍以增加外引腳的導電性及抗氧化性，而后再進行切腳成型。即將導線架上已封裝完成的晶粒，剪切分離并將不需要的連接用材料切除。這一過程是為了優化芯片的外形和電氣性能。

（二）封裝設計、制造和優化

除了上述基礎工藝流程外，封裝還涉及到封裝設計、制造和優化的基礎。許多工廠將生產好的芯片送到幾千公里以外的地方去做封裝。芯片一般在做成集成電路的硅片上進行測試，在測試中，先將有缺陷的芯片打上記號（打一個黑色墨點），然后在自動拾片機上分辨出合格的芯片。流程一般可以分成兩個部分：在用塑料封裝之前的工序稱為前段工序，在成型之后的操作稱為后段工序。成型工序是在凈化環境中進行的。

小結

逆變器芯片封裝流程是一個涉及多個步驟的過程，包括晶圓切割、焊線、封膠、切腳成型等關鍵環節。這些步驟對于確保芯片的功能和可靠性至關重要。同時，封裝設計、制造和優化也是保證芯片性能的重要方面。整個封裝過程需要高度的專業技術和精密設備來完成。

三、逆變器芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

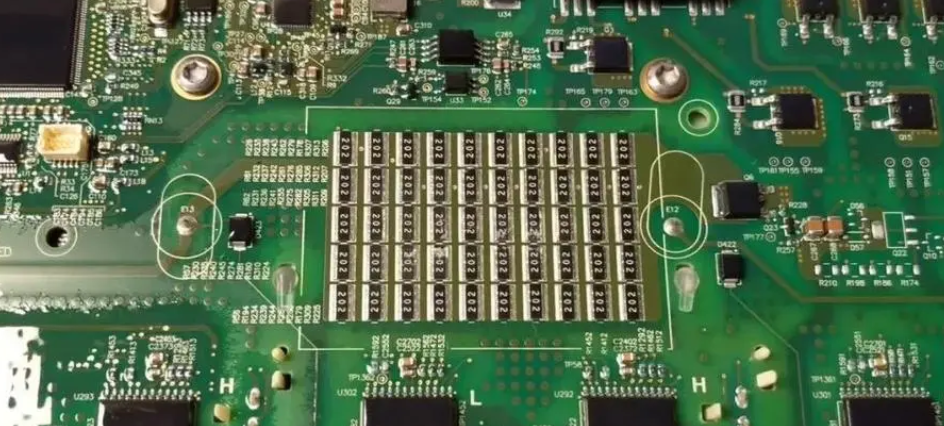

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
