IGBT產業鏈的主要企業與IGBT模組封裝技術和清洗介紹

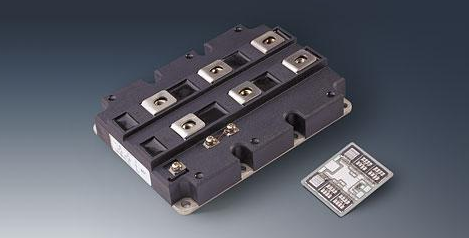

IGBT產業鏈概述

IGBT（絕緣柵雙極型晶體管）是功率半導體的一種，因其具有高頻率、高電壓、大電流、易于開關等優良性能，被業界譽為功率變流裝置的“CPU”。在中國，隨著以軌道交通為代表的新興市場興起，中國已經成為全球IGBT最大需求市場。

IGBT產業鏈的主要企業

IDM廠商

·         株洲中車時代電氣：中國中車旗下股份制企業，形成了集IGBT產品設計、芯片制造等成套技術研究、開發、集成于一體的大功率IGBT產業化基地。

·         深圳比亞迪微電子：致力于集成電路及功率器件的開發并提供產品應用的整套解決方案，已相繼掌握IGBT芯片設計和制造、模組設計和制造等環節。

·         杭州士蘭微電子股份有限公司：從集成電路芯片設計業務開始，逐步搭建了特色工藝的芯片制造平臺，并已將技術和制造平臺延伸至功率器件、功率模塊等。

·         吉林華微電子股份有限公司：集功率半導體器件設計研發、芯片加工、封裝測試及產品營銷為一體。

·         重慶華潤微電子（重慶）有限公司：集半導體設計、研發、制造與服務一體化，以功率半導體器件、功率/模擬集成電路為產業基礎。

模組廠商

·         西安永電、西安愛帕克、威海新佳、江蘇宏微、嘉興斯達、南京銀茂、深圳比亞迪等。

芯片設計廠商

·         中科君芯、西安芯派、寧波達新、無錫同方微、無錫新潔能、山東科達等。

一、IGBT技術發展歷程

IGBT技術自上世紀80年代至今，已經經歷了六代技術的發展演變。這個過程中，面對的是大量的結構設計調整和工藝上的難題。主要從三方面發展演變：一是器件縱向結構，二是柵極結構，三是硅片的加工工藝。

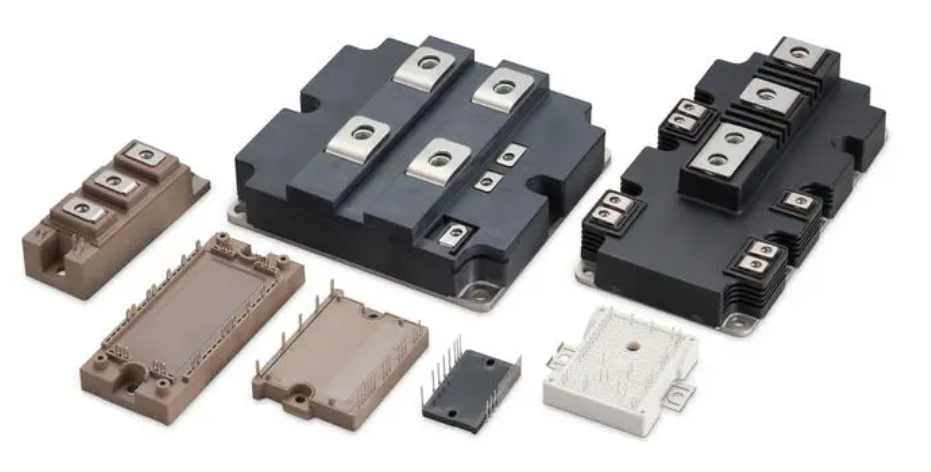

IGBT產業鏈的應用領域

IGBT廣泛應用于軌道交通、航空航天、船舶驅動、智能電網、新能源、交流變頻、風力發電、電機傳動、汽車等強電控制等產業領域。

二、IGBT模組最新技術情況分析

IGBT驅動器的技術要求

1. 動態驅動能力強 現代IGBT驅動器需要具備提供陡峭前后沿的驅動脈沖的能力，這對于減少IGBT在開關過程中產生的損耗至關重要。當IGBT在硬開關方式下工作時，會產生較大的開關損耗，尤其是在工作頻率較高時，這種情況更加嚴重。為了降低開關損耗，驅動器必須能夠快速地建立或消除IGBT柵源電壓，這就要求驅動器具有足夠的瞬時電流吞吐能力。

2. 正確的柵壓提供 IGBT驅動器需要為IGBT提供適當?shù)恼蚝头聪驏艍骸Ｕ驏艍哼^高可能會導致IGBT損壞，而反向柵壓則可以確保IGBT在受到噪聲干擾時仍能可靠地截止。通常，正向柵壓應保持在+15V左右，而反向柵壓則應為5~15V。

3. 輸入輸出電隔離 為了保證設備的正常工作和維護人員的安全，IGBT驅動器還需要具備足夠的輸入輸出電隔離能力。這種電隔離不應影響驅動信號的正常傳輸。

4. 柵壓限幅電路 為了保護IGBT的柵極不被擊穿，驅動器內部通常會集成柵壓限幅電路。這個電路的作用是確保柵極電壓不會超出其最大安全電壓范圍（一般為±20V）。

5. 過流保護和軟關斷 當IGBT處于負載短路或過流狀態時，驅動器能夠在IGBT允許的時間內通過逐漸降低柵壓來自動抑制故障電流，實現軟關斷。這樣可以避免快速關斷造成的過高的di/dt，從而保護IGBT免受損害。

IGBT驅動器的形式與特點

1. 光電耦合驅動器 一種常見的IGBT驅動器形式是光電耦合驅動器，它通過分立的元件提供正向脈沖和負向封鎖脈沖。這種驅動器的特點是雙側都有有源部分，提供的脈沖寬度可以不受限制。此外，它可以通過檢測IGBT通態集電極電壓來實現過流和短路保護，并且可以對外送出過流信號。目前，這種驅動器多以厚膜電路的形式出現，具有使用方便、一致性及穩定性較好的優點。不過，它需要較多的工作電源，并且光電耦合器的輸入輸出間耐壓一般為交流2500V，對于某些場合可能不夠。

2. 驅動電路的抗干擾能力 為了保證IGBT的正常工作，驅動電路應具備較強的抗干擾能力。這是因?yàn)镮GBT的控制、驅動及保護電路等應與其高速開關特性相匹配。此外，在未采取適當?shù)姆漓o電措施情況下，G-E斷不能開路。

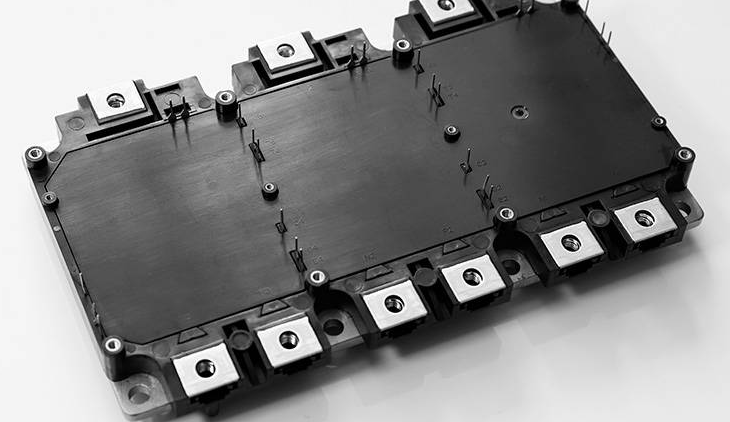

三、IGBT模塊封裝工藝流程

IGBT模塊封裝工藝流程是一個復雜的過程，涉及到多個關鍵步驟和輔助工序。以下是根據提供的搜索結果整理的IGBT模塊封裝工藝流程的主要步驟：

1. 焊接和邦線

·         一次焊接：這是封裝過程的第一步，主要是將IGBT芯片和其他組件初步固定在一起。

·         一次邦線：緊接著一次焊接之后進行，這一步驟是為了將芯片和DBC（鋁氧化物或氮化鋁）等部件通過金屬線連接起來。

2. 組裝和封殼

·         組裝：在完成焊接和邦線之后，會進行組裝，這包括將各個部件按照設計要求組合在一起。

·         上外殼和涂密封膠：組裝完成后，會為其加上外殼，并在縫隙處涂抹密封膠，以保證模塊的防水防塵性能。

3. 固化和灌注

·         固化：密封膠需要足夠的時間固化，這個過程通常需要在特定的溫度和壓力條件下進行。

·         灌硅凝膠：固化之后，會進行硅凝膠的灌注，這一步驟是為了進一步提高模塊的散熱能力和機械穩定性。

4. 老化篩選

·         老化篩選：最后，IGBT模塊會經過老化篩選過程，這是為了檢驗其在長時間工作下的穩定性和可靠性。

輔助工序

除了上述主要步驟外，IGBT模塊封裝還包含一些輔助工序，如等離子處理、超聲掃描、測試、打標等。這些工序有助于提高模塊的性能和質量，確保其在各種工作環境下的可靠運行。

四、 IGBT 模塊芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
