現有先進封裝技術概述

先進封裝技術是指在集成電路制造中使用的一系列創新封裝技術，旨在提高芯片的性能、降低成本、減少封裝體積，并增強系統的可靠性。以下是根據最新的資料整理的一些現有的先進封裝技術：

1.基于XY平面延伸的先進封裝技術

這類封裝技術的特點是信號延伸的主要手段或技術通過RDL（Redistribution Layer）層來實現，通常沒有基板，其RDL布線時是依附在芯片的硅體上，或者在附加的Molding上。因?yàn)樽罱K的封裝產品沒有基板，所以此類封裝都比較薄，目前在智能手機中得到廣泛的應用。

2.FOWLP（扇出型晶圓級封裝）

FOWLP是一種WLP（晶圓級封裝）的變種，主要特點是封裝完成后再進行切割分片，因此封裝后的芯片尺寸和裸芯片幾乎一致。這種封裝符合消費類電子產品輕、小、短、薄化的市場趨勢，寄生電容、電感都比較小，并具有低成本、散熱佳等優點。

3.InFO（集成扇出型）

InFO技術起源于FOWLP封裝，是臺積電開發的一種先進封裝技術。它改變了晶圓級封裝的市場格局，隨著InFO技術的大規模應用，以及嵌入式晶圓級球柵陣列（eWLB）技術的進一步發展，一批新廠商和扇出型晶圓級封裝技術可能將進入市場。

4.基于Z軸延伸的先進封裝技術

這類封裝技術主要是通過TSV（Through Silicon Via）進行信號延伸和互連。以下是幾種具體的基于Z軸延伸的先進封裝技術：

5.TSV（硅通孔）

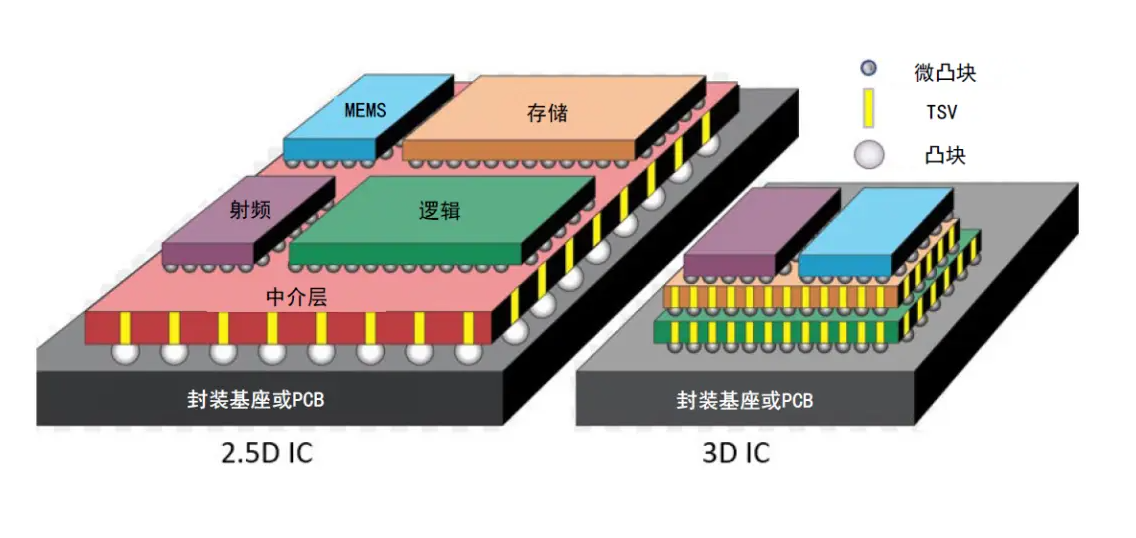

TSV技術允許垂直于芯片表面的電氣通孔貫穿整個硅芯片，從而實現3D堆疊和高密度互連。這種技術使單個封裝體內可以堆疊多個芯片，實現了存儲容量的倍增，同時也縮短了信號傳輸距離，提高了信號傳輸速度。

6.3D堆疊封裝

3D堆疊封裝是一種將多個芯片按功能組合進行封裝的技術，特別是三維（3D）封裝首先突破傳統的平面封裝的概念，它使單個封裝體內可以堆疊多個芯片，實現了存儲容量的倍增。此外，它還將多個不同功能芯片堆疊在一起，使單個封裝體實現更多的功能。

其他先進封裝技術

除了上述技術之外，還有一些其他的先進封裝技術值得一提：

7.CoWoS（Chip on Wafer on Substrate）

CoWoS是臺積電獨吞蘋果訂單的關鍵利器，業界公認的臺積電獨吞蘋果訂單的關鍵利器就是CoWoS封裝技術。

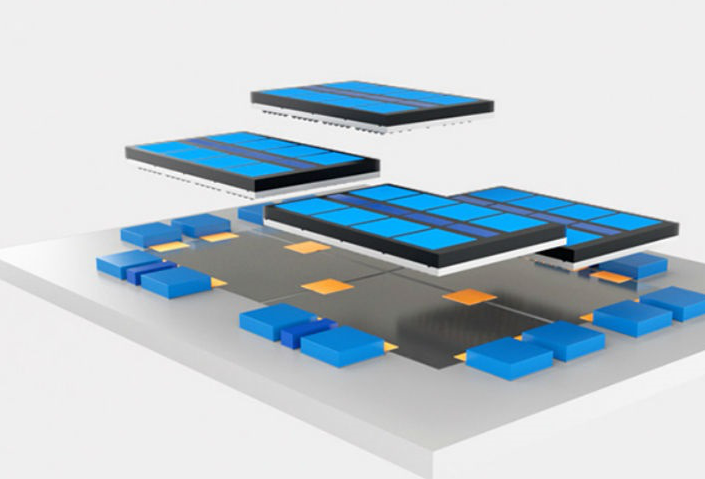

8.Chiplet

Chiplet是一種新興的集成電路設計理念，它涉及到將多個小芯片（Chiplets）拼接到一起形成一個大型芯片。這種技術可以幫助解決摩爾定律帶來的挑戰，同時也是在傳統CMOS晶體管尺寸縮小到一定程度后的一種有效替代方案。

結論

先進封裝技術的發展為半導體行業帶來了革命性的變化，它不僅提高了芯片的性能，還降低了成本并縮小了封裝體積。隨著技術的不斷進步，我們可以期待更多創新的先進封裝技術在未來得以應用。

 二、先進封裝技術的發展與機遇

先進封裝技術作為半導體行業的重要組成部分，其發展不僅關系到芯片的性能提升，還涉及到整個產業鏈的協同發展。以下是先進封裝技術的發展概況及其帶來的機遇。

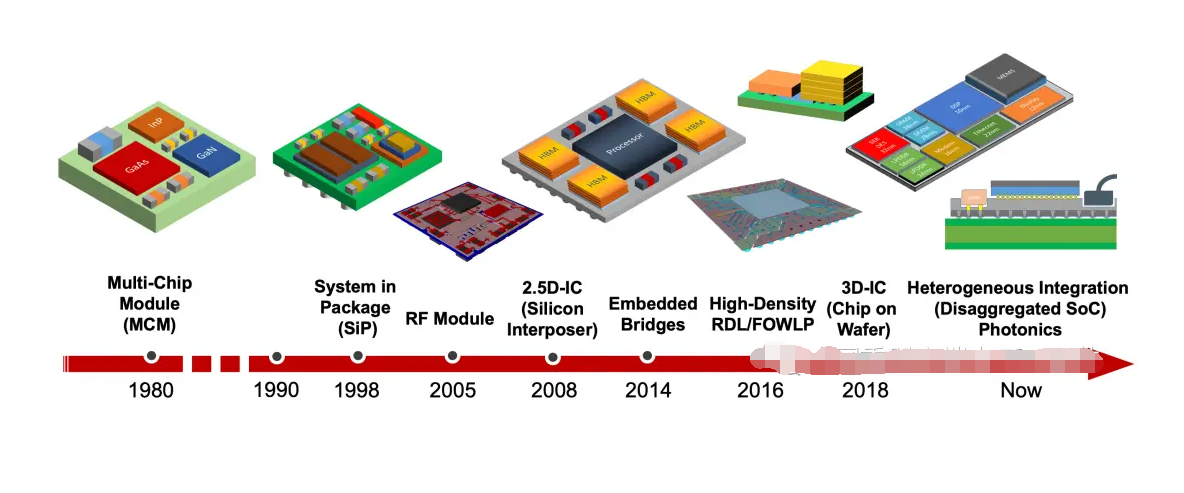

1.技術演進與產業鏈協同

先進封裝技術的發展緊密跟隨半導體制造工藝的進步。隨著摩爾定律的逐漸接近物理極限，封裝技術也需要不斷革新，以適應更高的集成度和性能需求。從傳統的引線框封裝到先進的倒裝芯片封裝，技術的演進推動了芯片性能的顯著提升。此外，先進封裝技術的發展不僅僅是技術本身的創新，還需要與芯片設計、制造等環節的密切協同，共同推動產業的整體發展。

2.多元化應用與市場前景

先進封裝技術在多個領域有著廣泛的應用前景。例如，在高性能計算、人工智能、物聯網等領域，先進的封裝技術提供了更小、更快、更可靠的芯片解決方案。特別是在人工智能領域，先進封裝技術能夠支持更高效的數據處理和傳輸，從而提升運算性能。此外，5G/6G通信技術的發展也離不開先進封裝技術的支持，它有助于提高通信芯片的性能和可靠性。

3.挑戰與應對策略

盡管先進封裝技術帶來了眾多機遇，但其發展過程中也面臨著多重挑戰。其中包括技術難度大、成本壓力高以及可靠性問題等。為了克服這些挑戰，需要產業鏈上下游的共同努力，包括研發投入的增加、生產工藝和技術的改進，以及成本控制等方面的措施。同時，隨著技術的不斷進步，先進封裝技術需要不斷創新和完善，以滿足市場上日益增長的需求。

.未來發展趨勢

先進封裝技術的未來發展趨勢包括異構集成、2.5D/3D封裝以及Chiplet封裝等。異構集成技術通過將不同工藝節點的芯片集成在一起，提高了整體性能；2.5D/3D封裝技術通過堆疊技術實現更高的芯片密度和性能；而Chiplet封裝技術則通過將不同功能的小芯片集成在一起，實現了更快速、更低成本的產品開發。這些技術的發展不僅是應對現有挑戰的有效手段，也是抓住未來市場機遇的關鍵。

綜上所述，先進封裝技術的發展不僅是技術層面的進步，更是整個半導體產業鏈協同發展的重要推動力。面對未來的機遇與挑戰，先進封裝技術將繼續向著更高的集成度、更好的性能和更低的成本方向發展，為電子行業帶來更多的創新和可能性。

三、先進封裝芯片清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
