一、玻璃芯片封裝技術發展現狀

玻璃芯片封裝技術作為一種新興的封裝技術，因其在提高芯片性能、可靠性和穩定性方面的潛力而受到廣泛關注。以下是關于玻璃芯片封裝技術發展現狀的一些詳細信息。

1.技術優勢及應用前景

玻璃基板封裝技術具有多項優勢，包括但不限于超低平坦度、更好的熱穩定性和機械穩定性，這些特性使得基板中的互連密度更高，從而能夠在單一封裝中納入更多的晶體管。玻璃基板的高溫耐受度和低圖案變形特性，以及其能夠提供更好的功率傳輸解決方案，使得信號傳輸速度和設計規則得以優化，這對于數據中心、AI、繪圖處理等需要更大體積封裝和更高速度的應用尤為有利。

據報道，玻璃基板技術的應用前景廣闊，尤其是在汽車電子、通信、計算機等領域，已成為一種趨勢。隨著5G、物聯網、人工智能等技術的發展，預計未來芯片玻璃封裝的需求將會不斷增加。

2.主要參與者及發展動態

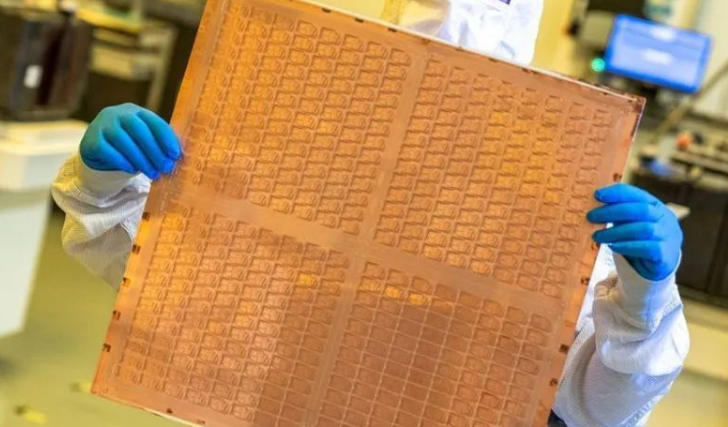

在全球范圍內，多家知名公司正在積極研發和應用玻璃基板技術。英特爾公司在這方面處于領先地位，已經推出了用于下一代先進封裝的玻璃基板，并計劃在未來幾年內推出完整的解決方案。三星公司也宣布了其玻璃基板的量產計劃，預計在2026年面向高端SiP市場進行量產。

蘋果公司也在積極與多家供應商商討將玻璃基板技術應用于芯片開發，以期提供更好的散熱性能。

3.技術挑戰及未來發展

盡管玻璃基板封裝技術具有顯著的優勢，但它也面臨著一些挑戰。例如，玻璃基板的制造過程需要高度的技術和專業知識，制造商需要不斷改進和優化制造工藝。此外，玻璃基板的脆性較大，容易損壞，需要制造商采取有效的保護措施。

業內專家認為，盡管存在挑戰，玻璃基板仍被業界視為芯片封裝的未來發展方向之一。隨著技術的進步，預計玻璃基板將在提高芯片性能方面發揮重要作用。

綜上所述，玻璃芯片封裝技術正處于快速發展階段，各大公司都在積極投入研發，并在實踐中不斷優化和完善。盡管面臨著一些挑戰，但該技術的未來發展前景仍然樂觀。隨著技術的成熟和應用的推廣，我們可以期待玻璃基板封裝技術在半導體行業中的廣泛應用。

二、玻璃芯片封裝技術的優點分析

1.高散熱性能和更好的熱穩定性

玻璃基板具有出色的熱穩定性和機械穩定性，能夠幫助芯片在更長時間內保持峰值性能。玻璃材料非常平整，可以改善光刻的聚焦深度，相同面積下，開孔數量要比在有機材料上多得多，玻璃通孔（TGV）之間的間隔能夠小于100微米，這直接能讓晶片之間的互連密度提升10倍；此外，玻璃基板的熱膨脹系數與晶片更為接近，更高的溫度耐受可使變形減少50%，可以降低斷裂的風險，增加芯片的可靠性。

2.提升電路密度和互連密度

玻璃基板的超平整特性使其可以進行更精密的蝕刻，從而使元器件能夠更加緊密地排列在一起，提升單位面積內的電路密度。玻璃基板能夠在基板中實現更高的互連密度，估計可以使互連密度增加十倍。

3.優異的光學和機械性能

玻璃基板的光學和機械性能優異，能夠提供良好的散熱性能和電氣性能。玻璃的熱膨脹率接近硅，這應該有助于減輕翹曲或收縮的可能性。耐高溫的能力是值得注意的，因為英特爾看到玻璃基板的第一個應用是大型數據中心、人工智能和圖形應用，其中高密度封裝的小芯片，通?？赡茉诮厝徊煌臏囟确秶鷥冗\行。

4.適應復雜外形和應用需求

軟玻璃封裝采用柔性玻璃作為封裝材料，具有較好的彈性和彎曲性能，能夠適應復雜的外形和應用需求。同時，軟玻璃封裝還具有良好的氣密性和耐高溫性能。

5.玻璃基板的缺點分析

易碎性和制造成本較高

玻璃基板的易碎性、缺乏與金屬線的黏合力以及通孔填充的均勻性等問題,也為制造過程帶來了不小的挑戰?，F有的許多測量技術都是針對不透明或半透明材料設計的，在玻璃基板上使用這些技術時，測量精度可能會受到影響。更重要的是，玻璃基板需要建立一個可行的商業生產生態系統，這包括必要的工具和供應能力。

技術難題和生產難度

盡管存在挑戰，玻璃基板仍被業界視為芯片封裝的未來發展方向之一。玻璃基板的生產工藝與先進多層顯示屏相似，三星公司在該領域擁有得天獨厚的優勢。但是，玻璃基板也存在著諸多的技術難題，例如易碎性、與金屬導線的附著力不足、通孔填充均勻性難以控制等問題。

綜上所述，玻璃芯片封裝技術在散熱性能、電路密度提升、光學和機械性能方面具有顯著優勢，但也面臨著易碎性、制造成本高以及技術難題等缺點。隨著技術的進步，這些缺點有望得到克服，玻璃基板有望成為未來芯片封裝的重要技術之一。

三、玻璃基板芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
