一、凸塊（Bumping）封裝貼片模式

凸塊（Bumping）封裝技術是一種先進的集成電路封裝技術，它通過在芯片表面制作金屬凸塊提供芯片電氣互連的“點”接口。以下是凸塊封裝貼片模式的相關解釋：

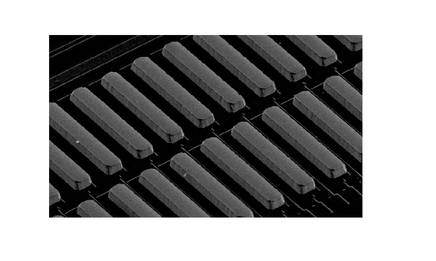

1. 凸塊封裝的基本概念

凸塊封裝技術是一種集成電路封裝技術，它通過在芯片表面制作金屬凸塊提供芯片電氣互連的“點”接口。這種技術可以允許芯片擁有更高的端口密度，縮短了信號傳輸路徑，減少了信號延遲，具備了更優良的熱傳導性及可靠性。

2. 凸塊封裝的貼片模式

凸塊封裝的貼片模式主要包括以下幾個方面：

·         凸塊制備：凸塊制備是凸塊封裝技術的核心環節，它涉及到真空濺鍍、黃光、電鍍、蝕刻等工藝流程。這些工藝流程都是基于定制的光掩模，通過精確控制金屬層的生長和去除，形成具有金屬導電特性的凸起物。

·         凸塊與焊盤的連接：每個凸塊都是一個IC信號觸點，它們與基板上的焊盤直接連接，形成了芯片與基板之間的“點連接”。

·         凸塊間距：凸塊間距是指相鄰兩個凸塊中心之間的距離，它是衡量凸塊密度和封裝集成度的重要參數。行業內凸點間距正在朝著20μm推進，而實際上巨頭已經實現了小于10μm的凸點間距。

·         凸塊封裝的應用：凸塊封裝技術廣泛應用于各種集成電路應用中，包括5G、可穿戴電子、物聯網、大數據處理及儲存等。

3.凸塊封裝技術的特點

凸塊封裝技術相比傳統的封裝技術具有以下幾個優勢：

·         提供更高的連接密度和更好的電氣性能

·         減少封裝的尺寸和重量

·         在電氣、機械和熱性能方面起著重要作用

·         能夠提供具有更快數據速率的密集與鏈接

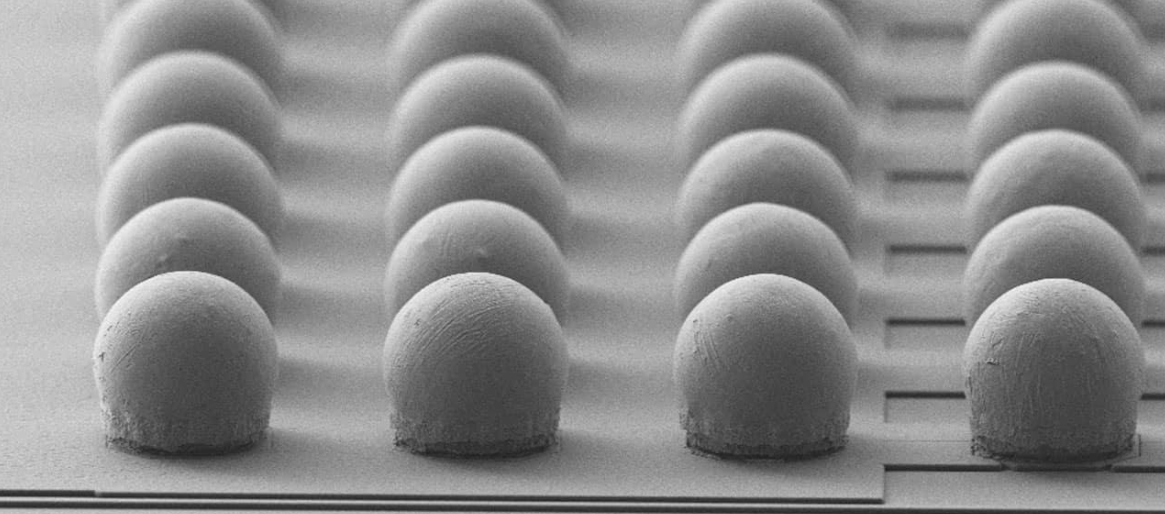

·         高度一般為60-100μm，直徑為80-125μm，而銅柱(CuP)凸塊的高度通常為40μm,并有錫銀焊帽

·         凸塊間距推進至10μm以下，電子器件向更輕薄、更微型和更高性能進步，促使凸塊尺寸減小，精細間距愈發重要。

4. 凸塊封裝的技術優勢

凸塊封裝技術相比于傳統封裝技術具有以下優勢：

·         更高的集成密度：凸塊代替了原有的引線，實現了以點代線的突破，從而顯著提高了集成密度。

·         更好的電氣性能：凸塊制造技術是晶圓制造環節的延伸，也是實施倒裝封裝工藝的基礎及前提。封裝后芯片的電性能可以明顯提高。

·         更強的熱傳導性：凸塊由于其優越的導電性能與熱傳導性能，為芯片-封裝-系統的互連提供了優良的散熱性能。

5. 凸塊封裝的發展趨勢

隨著技術的發展，凸塊封裝技術也在不斷創新。例如，銅柱凸塊技術、金凸塊技術和銅鎳金凸塊技術等，它們各自具有不同的特點和應用場景。此外，微凸塊間距的尺寸已經縮小到20μm甚至更小，這將進一步提高封裝集成度和信號傳輸速度。

綜上所述，凸塊（Bumping）封裝技術是一種先進的集成電路封裝技術，它通過在芯片表面制作金屬凸塊提供芯片電氣互連的“點”接口，具有更高的集成密度、更好的電氣性能和更強的熱傳導性。隨著技術的發展，凸塊封裝技術將繼續推動集成電路行業的進步。

 二、凸塊（Bumping）封裝貼片模式應用領域

應用領域詳解

凸塊封裝技術的應用領域非常廣泛，以下是幾個具體的例子：

1. 移動設備：隨著移動設備的不斷小型化和高性能化，對處理器和內存等組件的封裝技術提出了更高的要求。凸塊封裝技術能夠在保證信號傳輸質量和可靠性的同時，減小模組體積，提高良品率，降低成本，因此成為了移動設備領域的重要技術。

2. 物聯網（IoT）設備：物聯網設備通常需要大量的計算能力和通信能力，這就需要高效的封裝技術來滿足這些需求。凸塊封裝技術能夠提供較高的集成密度和更好的電氣性能，非常適合物聯網設備的應用。

3. 可穿戴設備：可穿戴設備如智能手表、健康監測手環等，對體積小、功耗低、性能強有著極高的要求。凸塊封裝技術能夠實現更佳的效能、功耗、尺寸外觀及功能，因此在可穿戴設備領域也有著廣泛的應用。

4. 汽車市場：在汽車市場中，凸塊封裝技術也是關鍵的互聯技術。它能夠提供具有更快數據速率的密集與鏈接，對于汽車電子系統的高性能化和小型化起到了重要作用。

 結論

凸塊（Bumping）封裝貼片模式在眾多應用領域中顯示出其獨特的優點和價值。無論是移動設備、物聯網設備還是汽車電子系統，都需要這種先進的封裝技術來滿足日益增長的需求。隨著技術的不斷發展，凸塊封裝技術將繼續優化其性能和效率，為各種電子設備提供更為強大的支持。

 先進封裝芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
