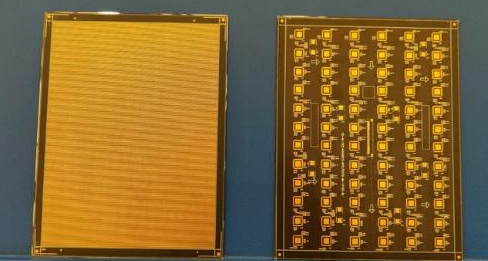

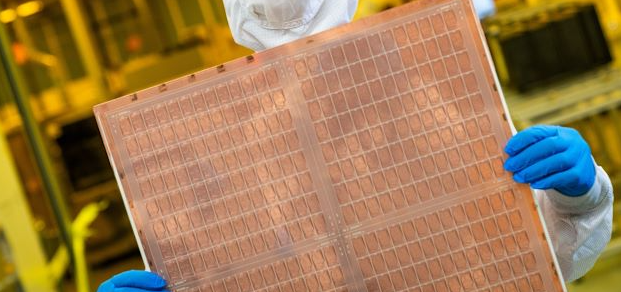

一、玻璃基板芯片封裝技術特點

1. 更高的互連密度

玻璃基板具有極低的平面度，這可以顯著改善光刻的聚焦深度，從而提高整體的互連密度。相比于傳統的有機基板，玻璃基板的互連密度有望提升多達10倍，這對于下一代系統級封裝（SiP）的電力和信號傳輸至關重要。

2. 更好的熱穩定性和機械穩定性

玻璃基板的機械強度遠高于有機基板，能夠在封裝過程中更好地承受高溫，減少翹曲和變形。這種耐溫耐壓的特性為其在數據密集型工作中的應用打下了基礎，特別是在以人工智能（AI）為代表的應用中。

3. 更高的信號完整性和路由能力

玻璃基板能夠提供更好的信號完整性和信號路由能力，這對于高性能處理器的制造至關重要。它的機械穩定性使得信號在傳輸過程中受到的干擾更小，從而提高了信號的質量和穩定性。

4. 更佳的散熱性能

玻璃基板具有耐高溫的特性，能夠讓芯片在更長時間內保持峰值性能。這意味著芯片可以在更長的時間內維持最高性能，而不會因為溫度過高而不得不降頻運行。

5. 更大的封裝尺寸

玻璃基板可以實現更高的互連密度，即更緊密的間距，這使得它能夠滿足更大尺寸的封裝需求。這種特性使得玻璃基板成為未來先進封裝發展的重要方向。

6. 更廣泛的適用領域

除了在半導體封裝領域的應用，玻璃基板還廣泛應用于顯示技術領域，例如液晶顯示玻璃基板，它們是構成平板顯示設備如平板電腦、手機、電視等的關鍵組件。

7. 更快的研發進度

由于玻璃基板的生產工藝與先進多層顯示屏相似，因此在研發速度上具有優勢。這使得采用玻璃基板封裝的芯片能夠更快地進入市場，搶占先機。

綜上所述，玻璃基板芯片封裝技術因其在互連密度、熱穩定性和機械穩定性、信號完整性和路由能力、散熱性能、封裝尺寸以及適用領域等方面的獨特優勢，被認為是未來芯片封裝的發展方向之一。

二、玻璃基板芯片封裝技術應用現狀和發展趨勢

1. 英特爾、三星、AMD、蘋果等大廠的應用情況

玻璃基板芯片封裝技術正在被多家知名科技公司探索和應用。據報道，英特爾、三星、AMD、蘋果等公司都已經表示將導入或探索玻璃基板芯片封裝技術]。這些公司都在積極研發和探索玻璃基板技術的應用，以期望能夠在芯片封裝領域取得突破。

2. 玻璃基板技術的優勢

玻璃基板技術之所以受到關注，是因為它具有多項優異特性。首先，玻璃基板具有耐高溫的特性，能夠讓芯片在更長時間內保持峰值性能，有效緩解了傳統材料在高溫環境下的性能下降問題。其次，玻璃基板的超平整特性使其可以進行更精密的蝕刻，從而實現元器件更加緊密地排列在一起，提升單位面積內的電路密度]。

3. 玻璃基板技術的應用領域

目前，玻璃基板技術的應用領域主要包括半導體封裝和顯示技術領域。在半導體封裝領域，玻璃基板可以用于GPU制造，并且預計在未來2年內將用于先進封裝]。而在顯示技術領域，玻璃基板廣泛應用于液晶顯示，是構成平板顯示設備的關鍵組件]。

二、玻璃基板芯片封裝技術的發展趨勢

1. 替代硅基板的趨勢

隨著科技的發展，玻璃基板對硅基板的替代趨勢日益明顯。預計在未來3年內，玻璃基板滲透率將達到30%，5年內滲透率將達到50%以上]。

2. 技術創新和工藝改進的需求

盡管玻璃基板技術具有巨大的潛力，但它也面臨著諸如易碎性、與金屬導線的附著力不足、通孔填充均勻性難以控制等問題。這些問題需要通過技術創新和工藝改進來解決。然而，隨著技術的不斷進步和應用經驗的積累，這些挑戰將逐漸得到克服，玻璃基板技術將迎來更好的發展勢頭]。

3. 全球性的技術競賽

玻璃基板技術的應用已經成為全球性的技術競賽。除了蘋果之外，其他公司也在積極研發和探索玻璃基板技術的應用。三星公司已經開始研發該技術，并在該領域擁有顯著的優勢]。

綜上所述，玻璃基板芯片封裝技術正在逐漸被各大科技公司所接受和應用，并且它的應用有望為芯片技術帶來革命性的突破。雖然該技術還面臨一些挑戰，但隨著技術的進步和應用經驗的積累，它的發展前景十分廣闊。

三、玻璃基板芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
