硅光子芯片封裝技術的類型主要應用與硅光子芯片封裝清洗介紹

合明科技 ?? 2624 Tags:硅光子芯片封裝技術硅光子芯片封裝清洗

 一、硅光子芯片封裝技術概述

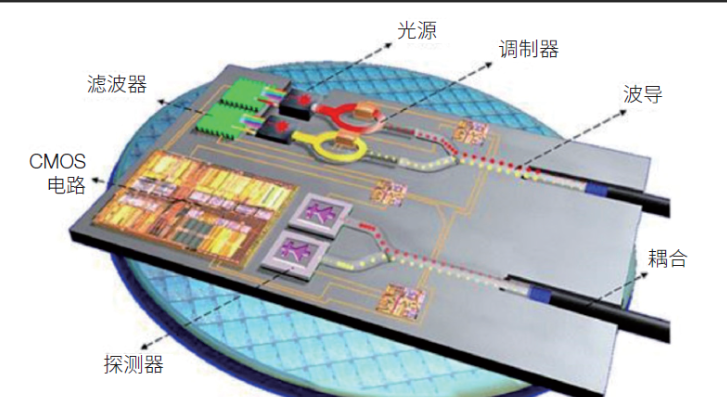

 硅光子芯片封裝技術是一種保護硅光子芯片性能,提高芯片可靠性和穩定性的技術。它通過將光子器件與電子器件集成在同一芯片上來實現光電信號的相互轉換和處理。硅光子芯片封裝技術的發展趨勢是向更小、更輕、更薄的方向發展,以滿足各種應用場景的需求。同時,封裝技術也在不斷提高芯片的集成度和性能,以滿足更高的傳輸速度和更大的數據容量的需求。


二、硅光子芯片封裝技術的類型

 硅光子芯片封裝技術主要有三種類型:芯片級封裝、模塊級封裝和系統級封裝。芯片級封裝是將硅光子芯片直接與電路板或其他芯片進行連接,具有低成本、小體積等優點。模塊級封裝是將多個硅光子芯片和其他器件集成在一個模塊中,提高整體性能和可靠性。系統級封裝則是將整個系統所需的光電子器件和電路集成在一個封裝中,實現更高級別的集成和性能優化。


三、硅光子芯片封裝的制造工藝

 硅光子芯片封裝的制造工藝主要包括晶圓制備、芯片貼裝、互聯、測試等環節。晶圓制備是制造硅光子芯片的基礎,需要采用先進的半導體制造工藝和技術。芯片貼裝是將硅光子芯片貼裝到封裝基板或電路板上的過程,需要保證對準精度和貼裝強度。互聯是將芯片與其他器件或電路板進行連接的過程,需要采用合適的互聯技術和材料。測試是保證封裝質量和可靠性的重要環節,需要對封裝后的芯片進行功能和性能測試。


四、硅光子芯片技術的應用領域

硅光子芯片技術的應用領域非常廣泛,主要包括以下幾個方面:

·         數據中心和超級計算機:硅光子芯片可用于精確調節光鏈路的折射方向,實現光鏈路之間的信號切換與雙向傳播,提高運算系統的整體性能及穩定性,同時降低系統成本與功耗。已經在數據中心的超級計算機中部署使用,幫助客戶構建領先的AI算力基礎設施1

·         光通信和光互聯:硅光子芯片技術適用于光通信、光互聯和光計算,以滿足5G與物聯網時代不斷增長的通信與傳輸需求2

·         智能駕駛:硅光子芯片的高度集成性和電光效應相位調諧能力使其非常適合在車載激光雷達上取代傳統芯片得以應用。目前有多個團隊推出基于硅光的車載激光雷達產品6

·         量子通信:硅光子芯片最擅長的領域是制造糾纏態的光子并對其操縱控制,北大團隊在2018年3月在Science上發表了基于硅光的量子糾纏芯片的設計6

 五、硅光子與CPO共封裝技術

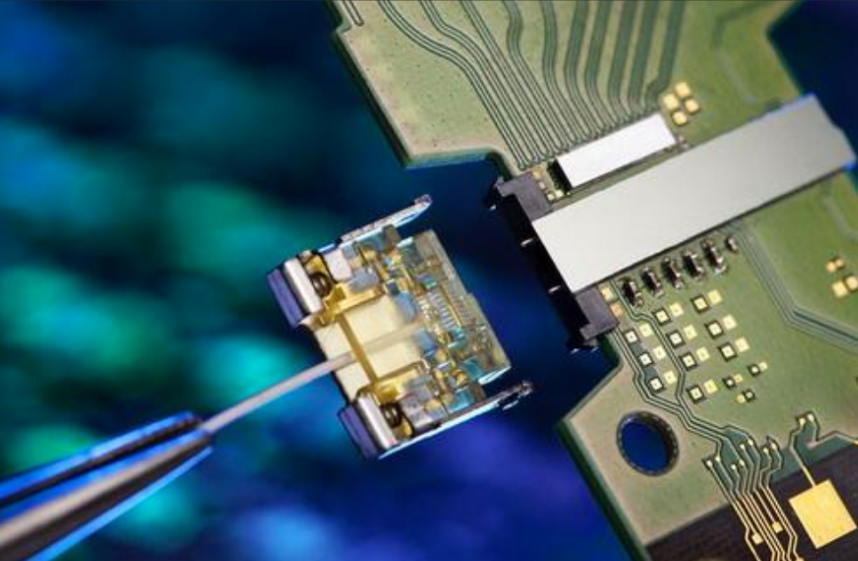

 硅光子與CPO(Co-Packaged Optics)共封裝技術是指將硅光子模塊和CMOS芯片用高級封裝的形式(例如2.5D或者3D封裝)集成在一起,從而在成本、功耗和尺寸上都進一步提升數據中心應用中的光互連技術。這種技術可以解決傳統技術中功耗高、尺寸大、成本高的問題,通過共同封裝大幅度縮短電連接,功耗得到大幅降低。


六、硅光子芯片封裝技術的未來發展

 隨著技術的不斷發展,硅光子芯片封裝技術將有更廣闊的應用前景。未來的硅光子主要技術演進將集中在更高集成度,以及和CMOS芯片的封裝上面,而先進的硅光子制造工藝以及封裝技術將會成為硅光子技術演進的核心技術支撐。

 七、硅光子芯片封裝清洗:

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。

合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

 結論

 芯片玻璃穿孔技術是一種先進的封裝技術,它通過在玻璃晶圓上打孔并填充金屬來實現電路單元的垂直互聯。這項技術在半導體芯片3D先進封裝、射頻芯片封裝、MEMS傳感器封裝等領域具有廣泛的應用前景,并且在中國的芯片產業中取得了重要的技術突破。隨著5G、6G等高頻芯片的發展,這種技術的重要性將進一步增強。
