ECU電路板清洗的重要性與ECU電路板清洗劑的選擇介紹

 一、ECU電路板概述

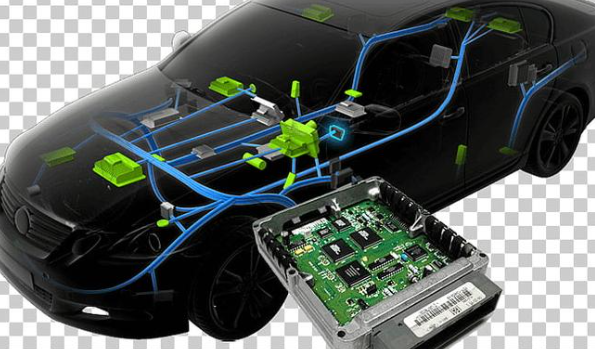

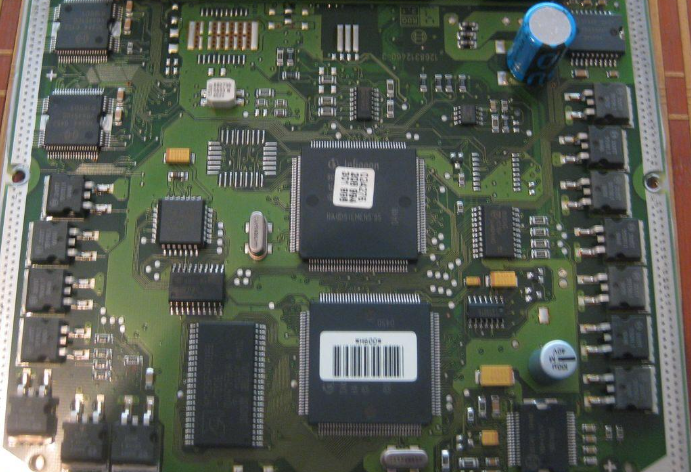

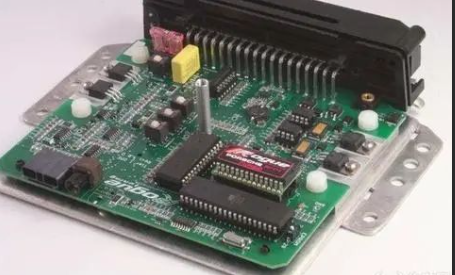

ECU電路板，全稱為電子控制單元電路板，是現代汽車電子系統中的核心組件。它承載著微控制器和相關外圍接器件，構成了汽車電子控制單元的應用系統。ECU電路板的設計和結構直接影響到汽車的性能和控制精度。

二、ECU電路板的功能

ECU電路板的主要功能是根據傳感器的反饋來控制發動機的工作狀態。它需要從多個傳感器獲取數據，如發動機轉速、曲軸位置、空氣質量、發動機溫度、發動機負荷等，以實現系統的最佳控制。ECU通過對這些數據的處理和分析，控制燃油混合（空氣燃油比）和火花定時（點火提前及持續時間），從而保證發動機的正常運行。

三、ECU電路板的設計特點

在設計上，ECU電路板需要考慮到汽車工作的高速變化環境，并且要求計算精度高，處理速度快。因此，ECU的性能應當隨著發動機技術的發展而發展。例如，ECU的電壓工作范圍一般在6.5-16V，工作電流在0.015-0.1A，工作溫度在零下40-80度，能承受1000Hz以下的振動。

疊層結構是ECU電路板設計中的一個重要環節。這種結構包括元件面、電源層、內層、地層、焊接面、安接機構、防塵機構和外接機構等組成部分。其中，安接機構負責夾緊電子元件模塊，防塵機構則負責防止灰塵和其他雜質進入電路板，外接機構則負責與汽車的其他系統進行連接。

 四、ECU電路板的應用

 ECU電路板廣泛應用于汽車的各個領域，包括發動機控制、剎車系統控制、電噴系統控制等。例如，在電噴發動機中，ECU電路板通過采集扭矩傳感器輸出的電信號，獲得扭矩信號和車速信號，然后由處理器計算得出助力電流，控制電機實現不同助力矩。

 此外，ECU電路板也在電動門控制系統中發揮作用。例如，東箭科技取得的電動門ECU的測試電路、測試方法以及測試設備專利，涉及到了汽車技術領域中的一項重要?jiǎng)?chuàng)新。

 五、ECU電路板的注意事項

在使用和安裝ECU電路板時，有一些重要的注意事項需要遵守。首先，ECU電路板需要經過專業檢測才能出貨，不提供免費試車的服務。其次，安裝ECU電路板時需要找專業汽修師傅操作，并且在安裝前要檢查好車上線路電壓等條件。最后，ECU電路板在運輸和安裝過程中需要避免燒掉、進水、私自打開等操作，這些行為都是不退不換的。

結論

綜上所述，ECU電路板是汽車電子系統中的關鍵組件，它負責收集和處理各種傳感器的數據，以實現對汽車各種系統精確的控制。在購買和使用ECU電路板時，需要注意其特殊的要求和注意事項，以確保汽車的正常運行和使用壽命。

 六、ECU電路板清洗指南

 在電子制造過程中，ECU電路板清洗是一個重要的步驟。清洗能夠有效去除電路板表面的污染物，如油污、灰塵和焊渣等，保證電路板的純凈度，提高電路板的電氣性能，預防電氣短路和電阻變化等問題的發生。同時，清洗還能增強電路板的可靠性，通過去除雜質和殘留物，確保焊接的可靠性，提高電子產品的長期使用穩定性。此外，清洗還能改善電路板的導熱性能，通過去除熱導介質和粘合劑等雜質，提高散熱效果，保護電子元器件。最后，清洗過程中使用的環保清洗劑和技術能夠減少對環境的污染，符合環保要求。

 七、ECU電路板清洗劑的選擇

 合明科技是一家專業的電子制程水基清洗整體方案提供商，掌握電子制程環保水基清洗核心技術。他們的W3000D合明科技是一款堿性水基清洗劑，可以快速有效的去除汽車電子PCBA線路板、新能源汽車PCBA線路板、5G電子產品PCBA線路板等焊接工藝后的錫膏、助焊劑殘留、灰塵及焊盤氧化層。適用于超聲波清洗工藝、噴淋清洗工藝。該產品采用合明科技自主專利技術研發，清洗力強，氣味清淡，不含鹵素。

 八、ECU電路板清洗的重要性

 ECU電路板清洗的重要性不容忽視。ECU的工作溫度一般在-40~80℃，還需承受0~1000Hz的高低頻的交替振動。焊接的殘留未經清洗處理，將會在高低溫和振動的不友好條件下實時威脅著電路的正常使用。因此，使用環保水基清洗劑，高效的將ECU電路板殘留去除且不對ECU電路板產生損傷，有效將使用風險降至最低，是保障電子設備安全性和可靠性的關鍵步驟。

 九、ECU電路板清洗的最佳實踐

 在進行ECU電路板清洗時，建議采用專業的電路板清洗設備和清洗劑，同時遵循以下最佳實踐：

 1. 選擇合適的清洗工藝：根據實際情況選擇合適的清洗工藝，如超聲波清洗、噴淋清洗或浸泡清洗等。

2. 注意材料兼容性：確保使用的清洗劑與電路板和元器件材料兼容，避免對敏感金屬造成損害。

3. 控制清洗劑濃度：根據清洗劑的具體要求控制應用濃度，以確保最佳清洗效果。

4. 環保與安全：選擇環保型的清洗劑，避免VOC排放超標導致空氣污染嚴重，并采取必要的防爆措施。

5. 定期維護與更新：定期維護清洗設備和更換清洗劑，以保證清洗效果和延長設備壽命。

 通過遵循上述最佳實踐，您可以確保ECU電路板得到有效的清洗，從而提高電子設備的安全性、可靠性和長期使用穩定性。

 十、ECU電路板組件清洗的主要目的和作用包括以下幾點：

(1)PCBA電路板組件清洗防止由于污染物對元器件、印制導線的腐蝕所造成的短路等故障的出現，預防電氣短路和電阻變化等問題的發生，保證電路板組件的純凈度，提高組件的性能和可靠性。

(2)清洗電路板可以避免由于PCB上附著離子污染物等物質所引起的漏電等電氣缺陷的產生。

(3)電路板清洗還能改善電路板的導熱性能，通過去除熱導介質和粘合劑等雜質，提高散熱效果，保護電子元器件。

(4)電路板清洗可以保證組件的電氣測試可以順利進行，大量的殘余物會使得測試探針不能和焊點之間形成良好的接觸，從而使測試結果不準確。

(5)電路板清洗過程中使用的環保水基清洗劑和清洗工藝能夠減少對環境的污染，符合環保要求。

綜上所述，電路板清洗在電子制造過程中具有重要的必要性和好處。電子電路板清洗不僅是確保產品質量和可靠性的必要步驟，還能夠提高電氣性能、增強可靠性、改善導熱性能，并保護環境。
