半導體產品封裝是將制造好的半導體裸芯片通過一系列物理和化學手段保護起來，并提供與外部電路連接的接口，以便在電路板或其他系統中使用。以下是半導體產品封裝8大工藝的詳細解析：

一、引線鍵合（Wire Bonding）

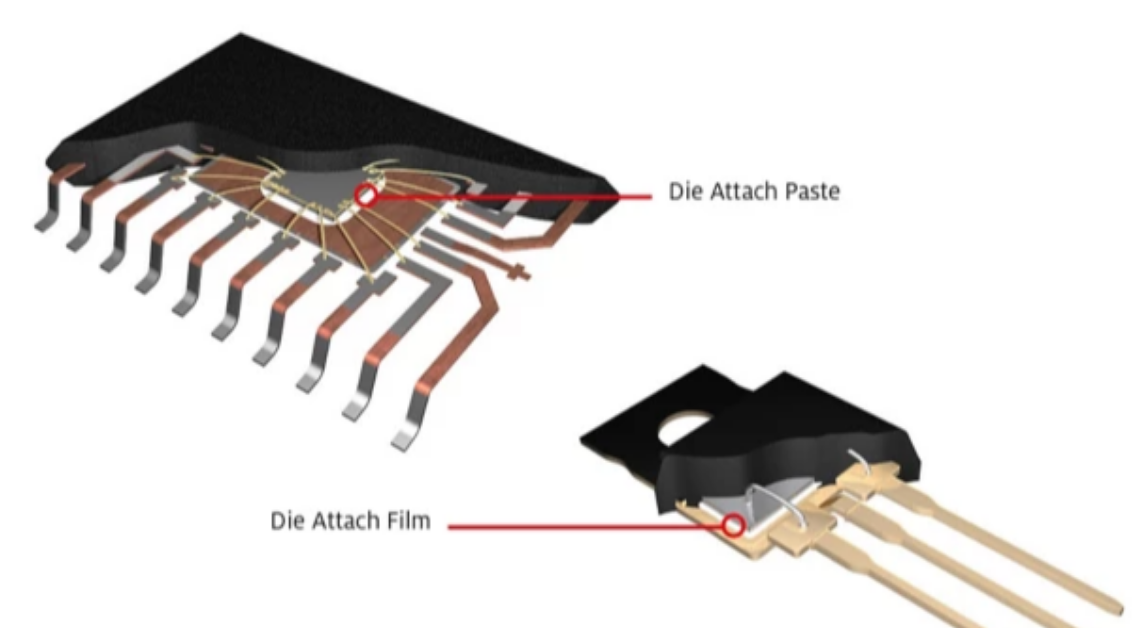

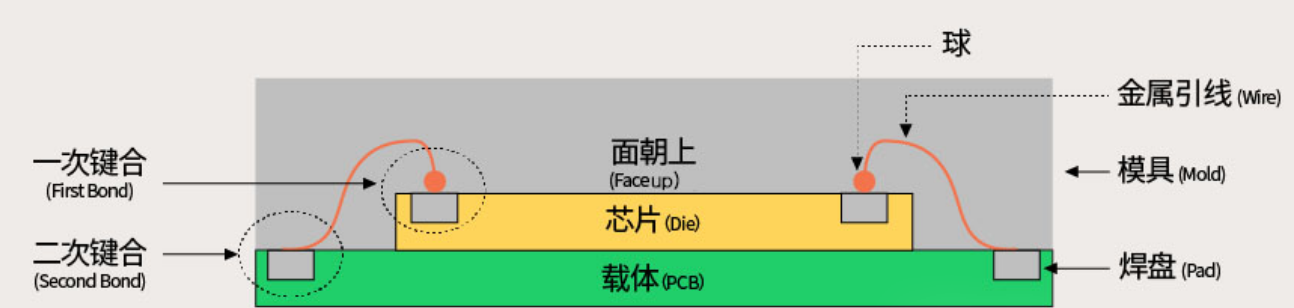

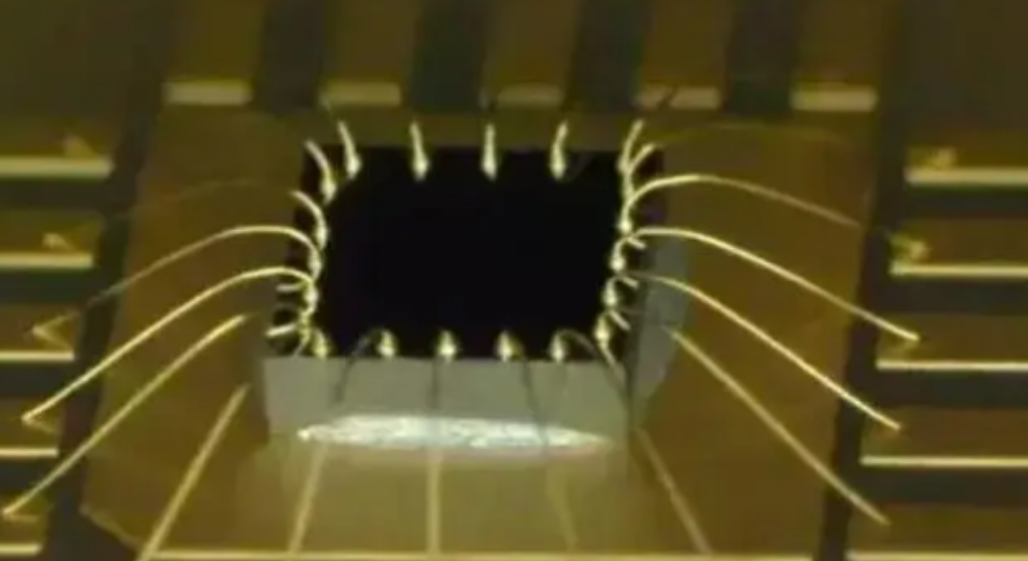

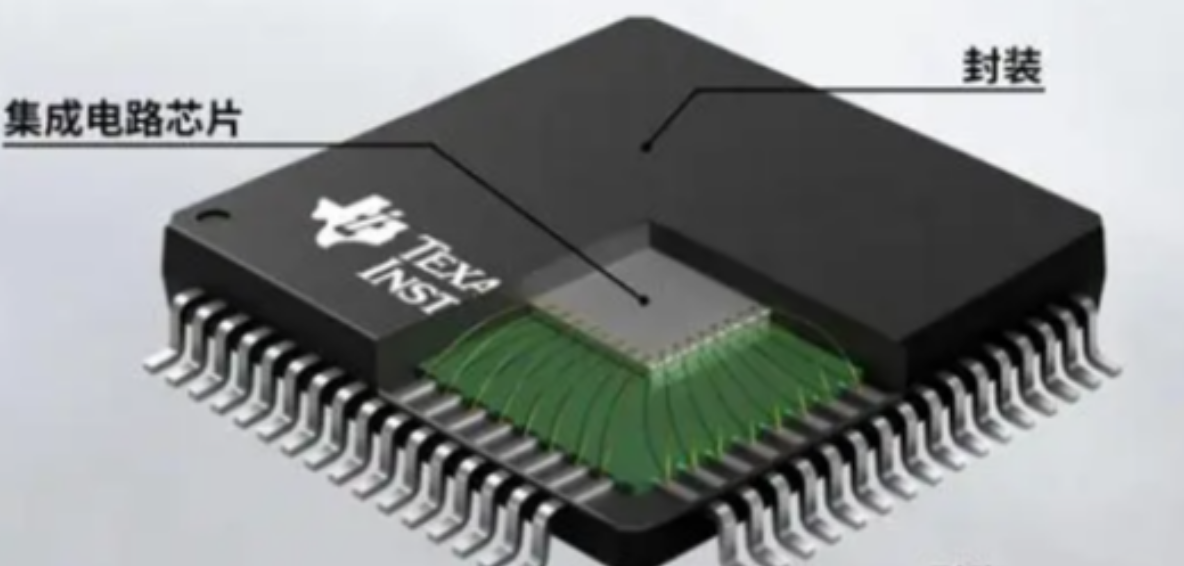

引線鍵合是最傳統的封裝技術之一，包括金絲球焊、鋁絲超聲焊接等。在這個過程中，細金屬線被用來連接芯片上的焊盤和封裝體中的導電引腳，以實現電氣互連。

二、倒裝芯片（Flip-Chip）

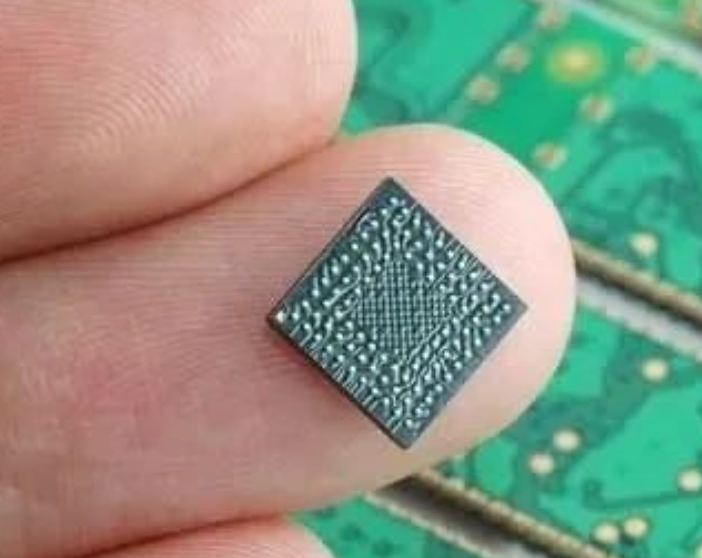

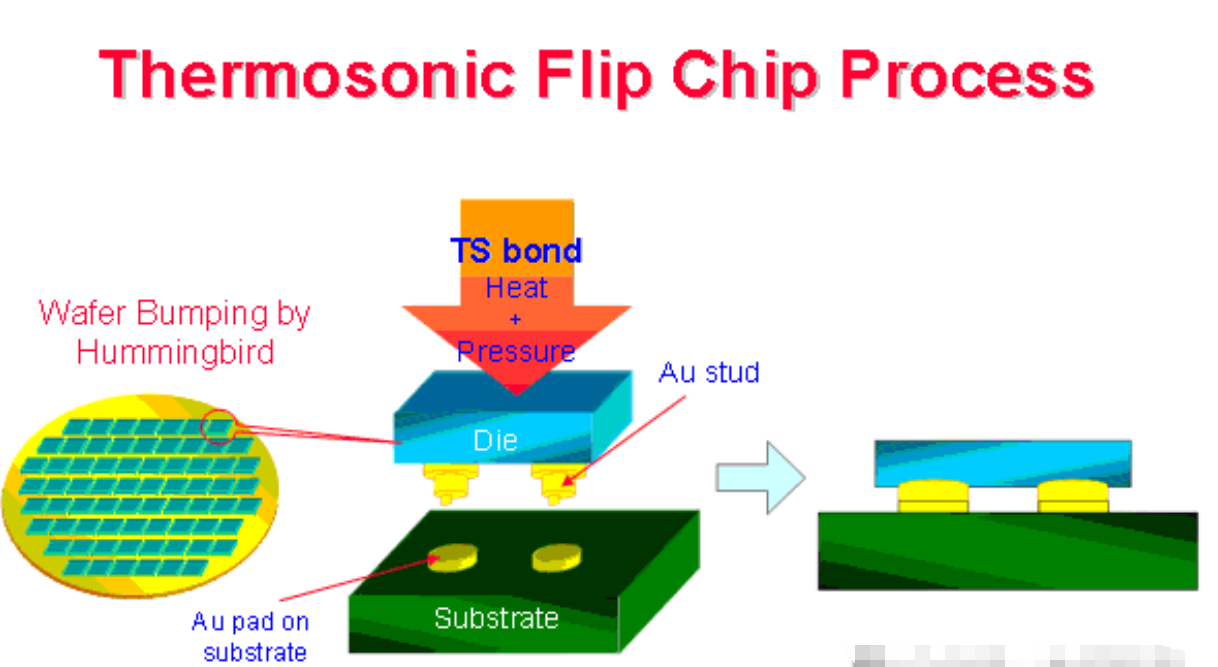

倒裝芯片技術直接將芯片上的焊球與基板或封裝載體的焊盤對準并焊接，從而實現芯片與外部電路的直接連接。這種技術具有短路徑、低電阻、高I/O密度的優點。

三、晶圓級芯片尺寸封裝（Wafer-Level Chip Scale Package, WLCSP）

在晶圓階段就完成大部分封裝過程，包括切割前的RDL（重新分配層）布線，形成接近芯片尺寸的小型化封裝形式。包括扇入型WLCSP（Fan-In WLCSP）和扇出型WLCSP（Fan-Out WLCSP）。

四、芯片級封裝（Chip Scale Package, CSP）

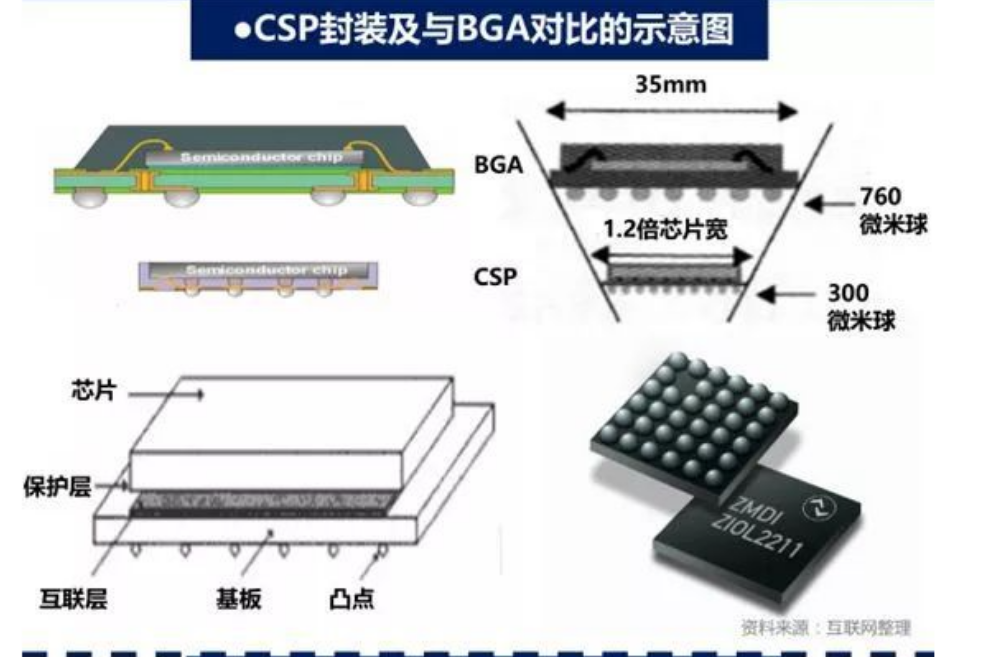

芯片級封裝的目標是使封裝后的芯片尺寸盡量接近裸芯片大小，減少封裝占用的空間，提高集成度。CSP可以采用多種內部結構和互連技術。

五、 球柵陣列封裝（Ball Grid Array, BGA）

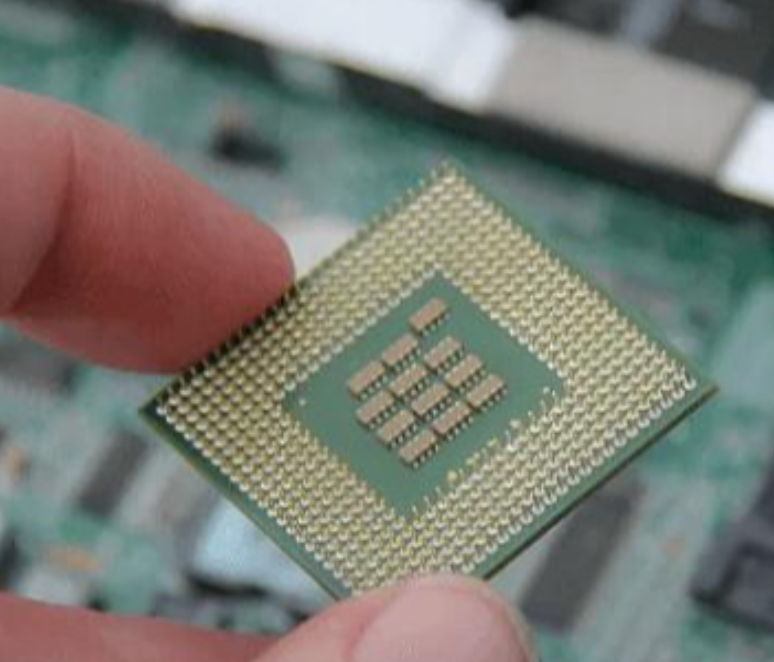

BGA封裝是一種高密度封裝方式，其底部呈網格狀排列著大量的小錫球作為I/O連接點。BGA可以實現高密度、高性能的封裝，并且能夠有效降低信號傳輸損耗。

6. 四邊扁平無引腳封裝（Quad Flat No Leads, QFN）

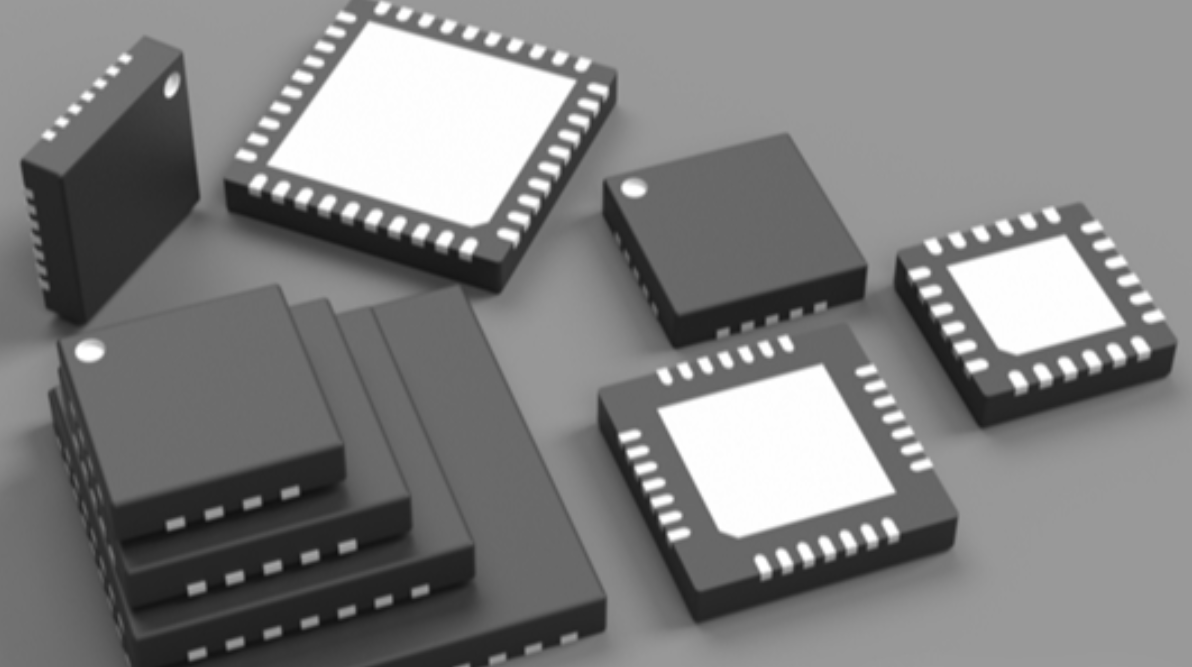

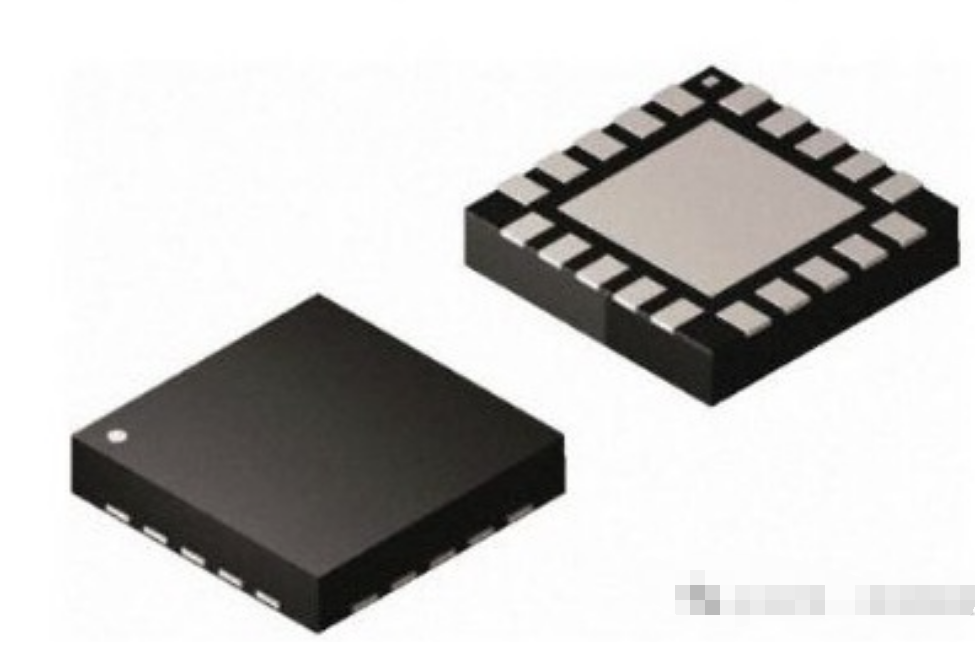

QFN封裝是一種無引腳封裝技術，芯片四周有大面積散熱片，底部設有多個焊盤用于與PCB板焊接，適用于小型化、低高度以及需要良好散熱的應用場景。

七、多芯片模塊封裝（Multi-Chip Module, MCM）

多芯片模塊封裝技術將多個功能不同的芯片在一個封裝體內集成，通過內部互聯線路進行通信，能顯著縮小系統的體積，同時優化系統性能。

八、三維封裝技術（3D Packaging）

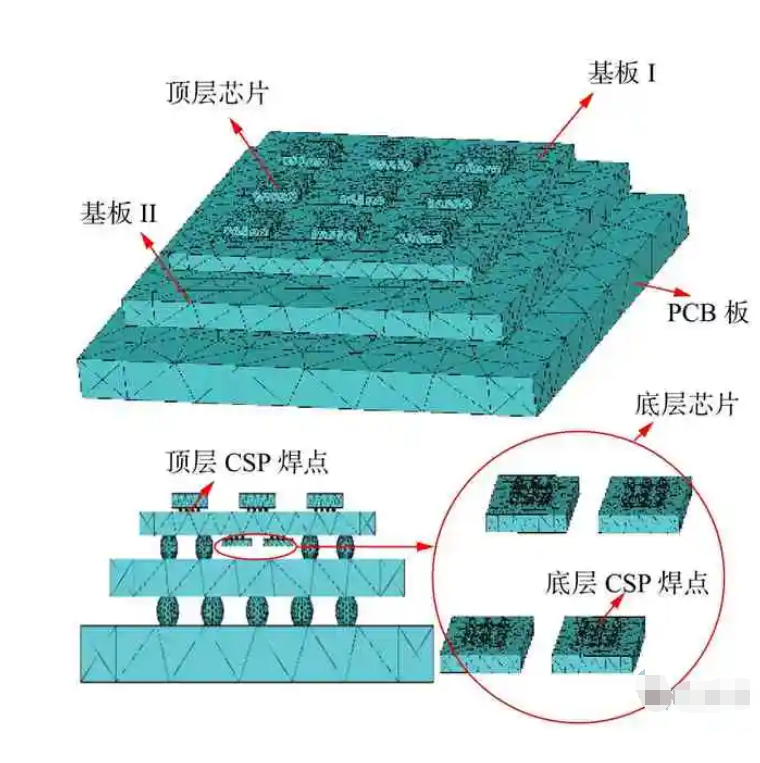

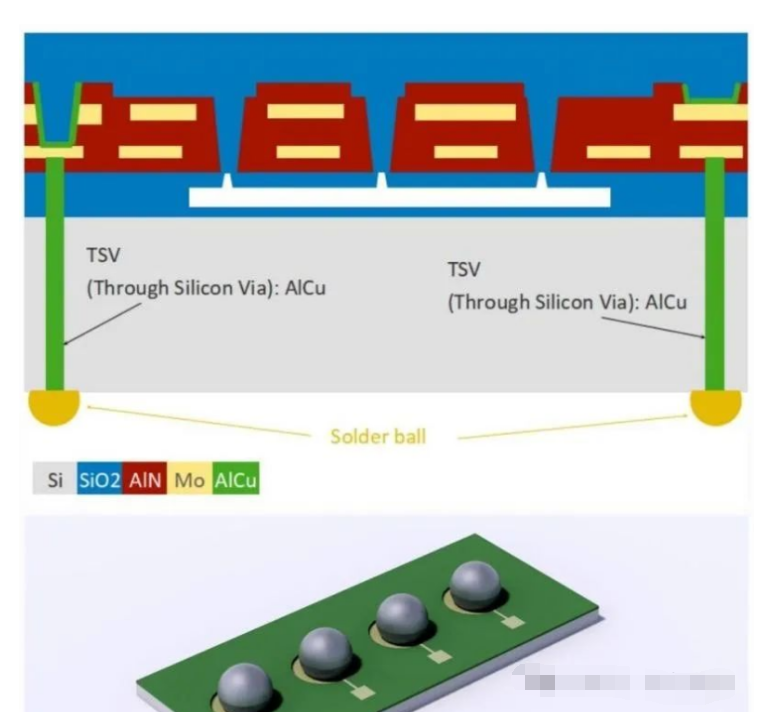

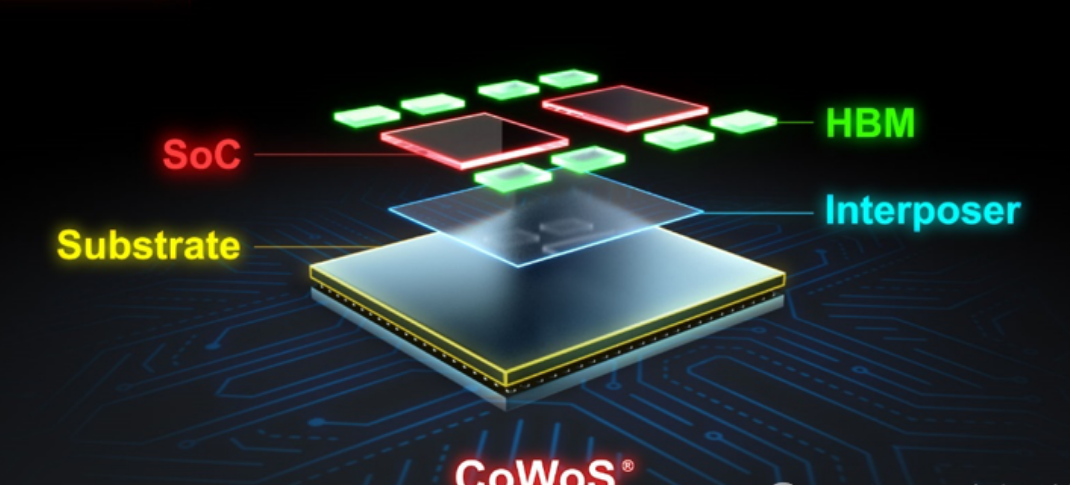

包括硅通孔（Through-Silicon Via, TSV）、堆疊式封裝（Stacked Die Packaging）等技術，通過垂直方向的互連層來整合多層芯片，以實現更緊湊、更快捷的數據傳輸和更低功耗。

每種封裝工藝都有其特定的優勢和適用領域，隨著半導體技術的進步，封裝工藝也在不斷革新，如扇出型面板級封裝（FOPLP）、混合鍵合封裝（Hybrid Bonding）等新技術逐漸嶄露頭角。這些封裝工藝的選擇取決于芯片設計、應用需求、成本效益及市場趨勢等多種因素。

九、半導體芯片封裝清洗介紹：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
