PCBA電路板上的殘留物分析方法

為了PCBA的可靠性和質量，必須嚴格控制殘留物的存在，必要時必須徹底清洗干凈這些殘留物。合明科技小編首先給大家介紹一下PCBA電路板上殘留物的來源、分析方法，希望能對您有所幫助！

一、PCBA電路板殘留物的類型及來源

PCBA上殘留物主要來源于組裝工藝過程，特別是焊接工藝過程。包括使用的助焊劑殘留物、焊劑與焊料的反應副產物、膠粘劑、潤滑油等殘留物。其他一些來源的潛在危害性相對較小，比如元器件及PCB本身生產運輸?shù)葞淼奈廴疚铩⒑節n等。這些殘留物一般可以分為三大類。一類是非極性殘留物，主要包括松香，樹脂，膠，潤滑油等。這些殘留物只能用清洗劑進行清洗方可較好地除去。第二類是極性殘留物，也叫離子性殘留物，主要包括焊劑中地活性物質，如鹵素離子，各種反應產生的鹽類，這些殘留物都需要使用清洗劑進行去除。還有一類殘留物為弱極性地殘留物，主要包括來自焊劑中的有機酸堿，這些物質都需要使用清洗劑去除掉。下面具體地介紹殘留物基本類別。

1、松香焊劑的殘留物

含有松香或改性樹脂的焊劑，主要是由非極性的松香樹脂及少量的鹵化物與有機酸，有機溶劑載體組成，有機溶劑在工藝過程中會因高溫而揮發除去。鹵化物有機酸（如己二酸）等活性物質主要是去除被焊表面的氧化層，改進焊接效果，但是在焊接中，復雜的化學反應過程改變了殘留物的結構。產物可以是未反應的松香、聚合松香、分解的活性劑以及鹵化物 等活性劑，同錫鉛的反應產生的金屬鹽，未發生變化的松香及活性劑比較易于除去，但具有 潛在危害的反應物清除比較困難。

2、有機酸焊劑殘留物

有機酸焊劑（OR）一般是指焊劑中的固體部分是以有機酸為主的焊劑，這類焊劑的殘留物，主要是未反應的有機酸，如乙二酸、丁二酸等以及其金屬鹽類。現在市面上絕大多數所謂無色免清洗助焊劑就是這一類，它主要由多元有機酸組成，也包括常溫下無鹵素離子， 而焊接高溫時可以產生鹵離子的化合物，有時也包括極少量的極性樹脂，這類殘留物中，最難除去的就是有機酸與焊料形成的鹽類，它們的有較強的吸附性能，而溶解性極差。當PCBA的組裝工藝使用水溶性焊劑時，更大量這類殘留物及鹵化物鹽類會產生，可以使用水性清洗劑及時的清洗，這類殘留物可以得到很大程度的降低。

3、白色殘留物

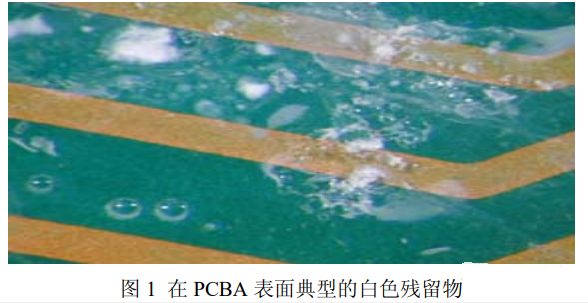

白色殘留物在PCBA上是常見的污染物，一般是PCBA清洗后或組裝一段時間后才能發現。在PCBA的制裝過程的許多方面均可以引起白色殘留物（見下圖）

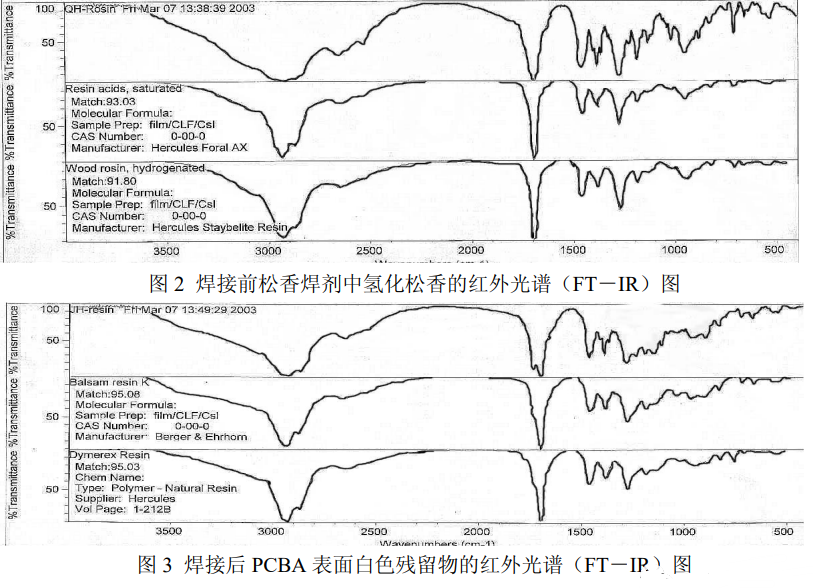

而PCBA的白色污染物，一般多為焊劑的副產物，但PCB的質量不良，如阻焊漆的吸附性太強，會增加白色殘留物產生的機會。常見的白色殘留物是聚合松香，未反應的活化劑 以及焊劑與焊料的反應生成物氯化鉛或溴化物等，這些物質在吸潮后，體積膨脹，部分物質還與水發生水合反應，白色殘留日趨明顯。這些殘留物吸附在PCB上除去異常困難。天然松香在焊接工藝中易產生大量的聚合反應。若過熱或高溫時間長，出問題更嚴重，從焊接工藝前后的PCB表面的松香及殘留物的紅外光譜分析結果證實這一過程（見下圖）

4、 膠粘劑及油污染

PCBA的組裝工藝中，常會使用到一些黃膠，以及紅膠，這些膠用于固定元器件。但由于工藝檢測的原因，常常粘污了電連接部位，此外焊盤保護膠帶后撕離的殘留物會嚴重影響電接性能。另外部分元件，如小型電位器常涂有過多的潤滑油，也會污染PCBA板面， 這類污染的殘留，經常是絕緣的，主要影響電連接性能，一般不會造成腐蝕，漏電等失效問 題。

二、PCBA電路板殘留物的分析方法：

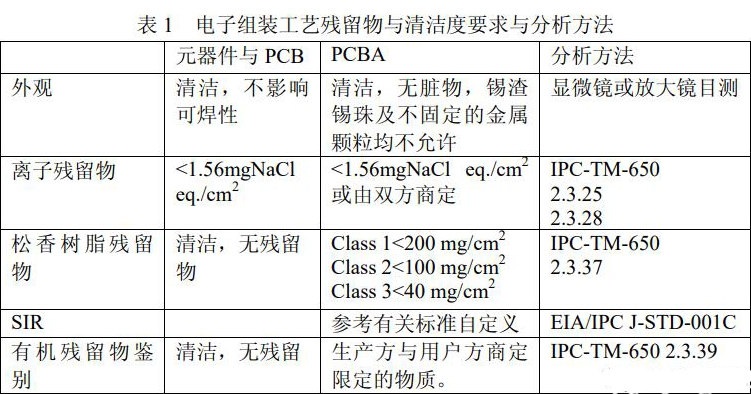

按最近的 EIA/IPCJ－STD－001C（電子電氣焊接技術要求，2000年2版）的標準，對PCBA組裝前各配件表面的殘留量以及焊后的PCBA的殘留量的要求，則首先必須保證各配件的可焊性的要求，PCB裸板必須外觀清潔，且等價離子殘留量小于 1.56mgNaCl/cm2 （溶劑萃取法）。而對PCBA除了離子殘留量不大于1.56mgNaCl/cm2以外，還規定了松香樹脂焊劑殘留量的要求，以及外觀的要求，具體情況見下圖。

PCBA 上殘留物或清潔度的分析檢測方法主要包括外觀狀況檢查，離子性殘留物，松香或樹 脂性殘留物，以及其他有機污染物的鑒別等。其主要的檢測標準見上圖，下面逐個簡要介紹。

1、 外觀檢查

一般可通過目測方式檢查，必要時使用放大鏡或顯微鏡，主要觀察固體殘留物，通常要求PCBA表面必須盡可能清潔，無明顯的殘留物，但這是一個定性的指標，通常以用戶的 要求為目標，自己制定檢驗判斷標準，以及檢查時使用放大鏡的倍數。

2、離子性殘留物分析方法

離子性殘留物通常來源于焊劑的活性物質，如鹵素離子，酸根離子，以及腐蝕產生的金 屬離子，結果以單位面積上的氯化鈉（NaCl）當量數來表示。即這些離子性殘留物（只包 括那些可以溶入在溶劑）的總量，相當于多少的 NaCl 的量，并非在PCBA的表面一定存在 或僅存在NaCl。測試一般都是采用IPC方法（IPC-TM-610.2.3.25），其中包括手工萃取法， 動態（儀器）萃取法以及靜態（儀器）萃取法。沖洗（或萃取）溶劑（一般是 75±2％V/V異丙醇與DI 水，或者50±2％V/V 異丙醇與DI水，后者少用）沖洗PCBA 表面，將離子殘 留物溶解于溶劑中，小心收集溶劑，后測量其電導率（電阻率），如果使用儀器則自動進行。利用離子濃度的高低與電阻率變化的關系求得離子總量，然后除以PCBA的表面積，由此獲得單位面積PCBA上的離子污染值。（mgNaCl/cm2 ）這種測試一般事先用基準的 NaCl 配成溶液，進行校準得到標準曲線。

使用的混合劑電阻率必須大于6MΩ.cm.。沖洗萃取PCBA的殘留物時，使用的混合劑的量一般為1.5ml/cm2 ,最多不超過10ml/cm2 ，在操作時，收集的溶劑的體積是不嚴格的，但總的用于清洗的體積必須嚴格記錄，同時由于溫度對清洗效果及電阻率的測量影響極大，需說明測量時的溫度條件。此外對PCBA及PCBA面積的測量及計算統一為：未插裝元器件的裸板PCB：長×寬×2，而PCBA由于元件的緣故，表面積的另外最大增加到50％，但一般情況增加的量為原表面的10％。

因此PCBA的結果中表示時同時應注明 a.溶劑組成 b.靜態溶劑所用的溶劑體積或動態溶 劑所用的流速，C.測試溫度。D.校準情況，E.面積（計算方法）F.測試時間，G 所用儀器。另外靜態法與動態法使用的儀器，主要儀器有Ion Chaser,Ionognagh 以及Omega Meter 等。它們與用手工萃取法獲得的結果的數分別為3.2/2.0/1.4,因此測量結果必須指明到儀器設備,此外動態法是可以計錄儀器儀器萃取殘留物過程電阻率的變化情況，對了解殘留物的溶解過程有清晰的了解,并對選擇清洗工藝有幫助.

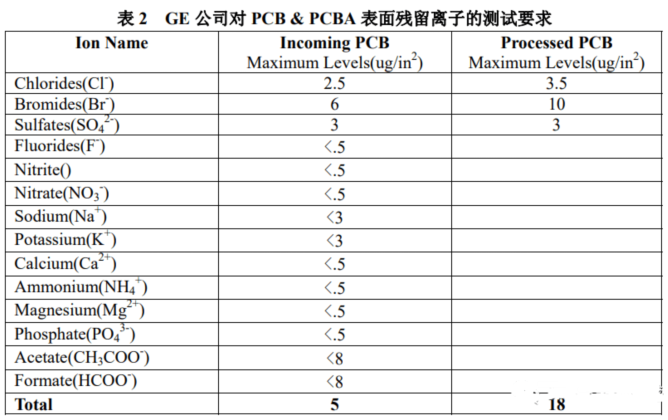

許多情況下,由于各種離子的殘留,對PCBA的可靠性影響是不一樣的.不僅需要知道殘留物離子的總量或當量是不夠的。我們還需要知道影響較大的鹵素離子或其他離子時,就采用另外一種方法來分析,即按 IPC-TM-610.2.3.28 規定,使用離子色譜儀對混合溶劑清洗（80 ℃，1h）下來的離子,逐個進行測量分析.然后在換算成單位表面的離子殘留量,表2為美國某著名電器公司對空調主板表面的離子清潔度的要求.

3、松香殘留量的分析

電子與電氣生產線焊接工藝技術要求中，特別是SMT工藝對PCBA松香殘留量有明確的要求，純松香的殘留對Class2 以下的產品一般不會帶來顯著的可靠性問題，因?yàn)樗旧淼碾娊^緣性較好，但是另一方面它可導致接觸件的接觸電阻增加，增加損耗甚至引起開路。何況它包裹的離子性物質在松香表面老化后有溢出的可能性，因此從保證PCBA及至整機可靠性的角度，松香殘留物越少越好。該項目的分析采用 IPC－TM－610。2.3.27 規定的標準方法。首先將使用的焊膏或松香 焊劑的松香提取出來。配制成不同濃度的溶液，用紫外分光光度計測量吸光度，然后做成標準曲線。用同樣的溶劑浸泡清洗PCBA樣品，然后用紫外分光光度計測其吸光度，查標準曲線獲得殘留松香的濃度，最后獲得單位面積上的殘留量。

4、其它有機物殘留物的測試

PCBA上除松香外的其它有機物，通常為有機酸以及一些油脂類物質一般采用IPC－TM －650 2.3.39 規定的標準方法，即用高純乙腈將殘留物轉移到MIR測試盤的表面，等乙腈揮發后，用FT－IR方法測量，根據紅外光譜的特征吸收，鑒別各有機物的組成。
