半導體清洗：半導體制造中金屬污染的測量技術匯總

半導體制造中金屬污染的測量技術分為兩類：

1、在線測量技術：在晶圓上直接測量，無需任何樣品制備；

2、離線測量技術：測量前需樣品制備，前處理涉及在實驗室環境中進行。

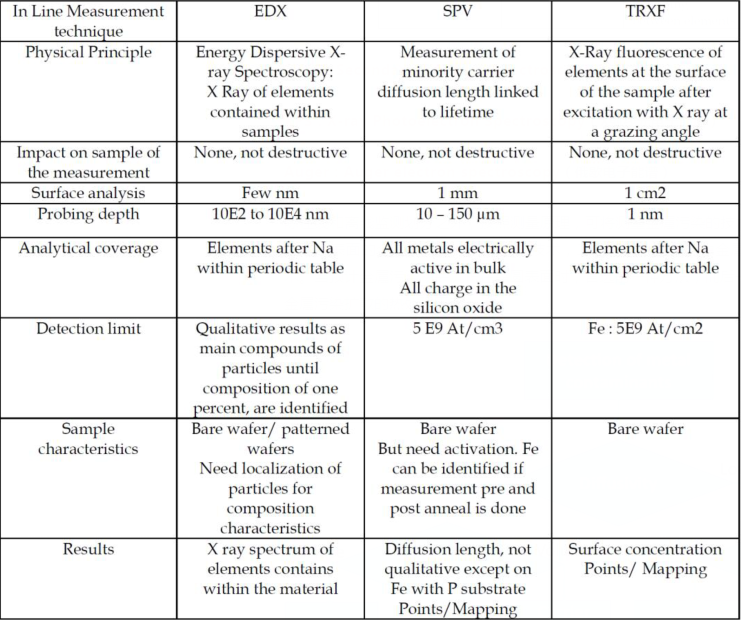

EDX : Energy Dispersive X-ray Spectroscopy（能量色散X射線光譜）

SPV :  Surface Photo Voltage（表面光電壓）

TRXF : Total Reflection X-ray Fluorescence （全反射X射線熒光光譜）

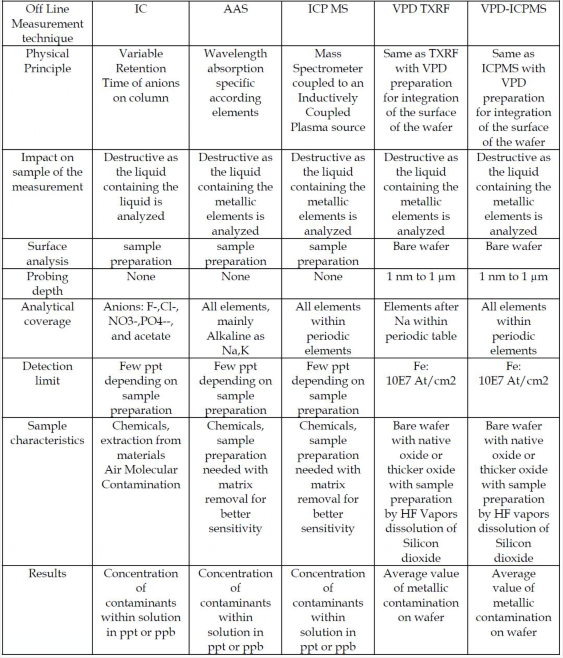

IC : Ion Chromatography （離子色譜）

AAS: Atomic Absorption Spectroscopy （原子吸收光譜）

ICP-MS : Inductively Coupled Plasma Mass Spectroscopy （電感耦合等離子體質譜）

VPD-TXRF : Vapour Phase Decomposition TXRF （氣相分解-全反射X射線熒光光譜）

VPD-ICP-MS : Vapour Phase Decomposition ICP-MS （氣相分解-電感耦合等離子體質譜）

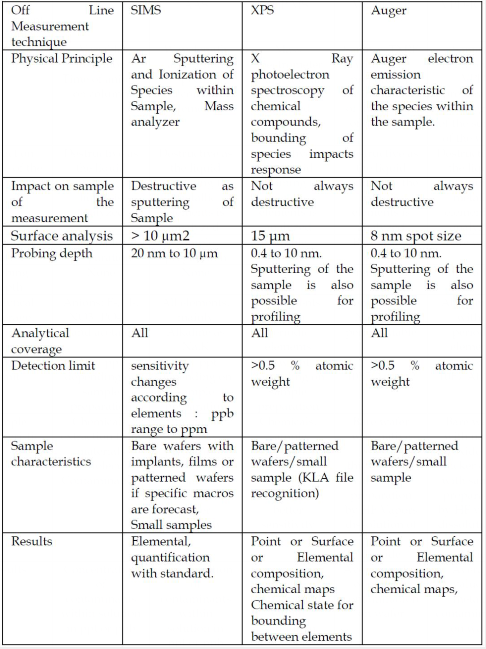

SIMS : Secondary Ion Mass Spectroscopy（二次離子質譜）

XPS : X-ray Photoelectron Spectroscopy（X射線光電子能譜）

Auger : Auger electron spectroscopy（俄歇電子能譜）

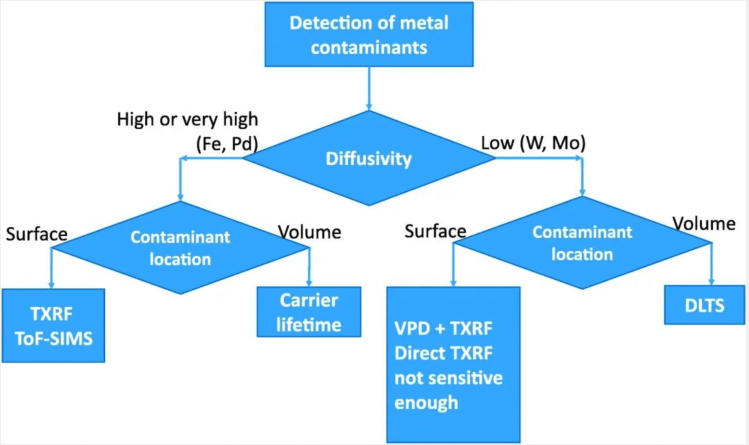

除在線和離線監測劃分之外，按照測量原理，可將測量金屬污染的技術分為以下兩個分支：一是直接測量晶圓表面的金屬污染物化學濃度的技術，二是間接測量體硅中金屬污染引起的電活動的壽命檢測技術。當預計金屬污染物會沉積在晶圓表面時，首選前一種方法，而后一種方法則適用于涉及到體硅中的金屬污染擴散的熱處理工藝。

以上是關于半導體制造中金屬污染的測量技術匯總的相關內容介紹了，希望能對您有所幫助！
