封裝功能 (1)

封裝的功能，通常包括五個方面:電源分配、信號分配、散熱通道、機械支撐和環境保護。

電源分配:電源的接通，使得集成電路芯片能與外部電路進行溝通，滿足封裝體內部不同部位的電源分配，以優化封裝體內部能源的消耗

信號分配:為使電信號最大程度減小延遲，布線應盡量使得信號線與芯片的互聯路徑及通過封裝輸入、輸出引出的路徑優化到最短。避免高頻信號的串擾。

散熱通道:封裝結構和材料的不同，對器件的散熱效果將起關鍵作用。對于功率特別大的集成電路，還需考慮附加的降溫措施，如:散熱板(片)、風冷、水冷等機械支撐:封裝可為集成電路芯片和其他部件提供可靠的機械支撐，以此來適應不同的工作環境和條件的變化。

環境保護:集成電路在使用過程中，可能會遇到不同的環境，有時甚至在十分惡劣的環境中使用。為此，封裝對芯片的環境保護作用是顯而易見的

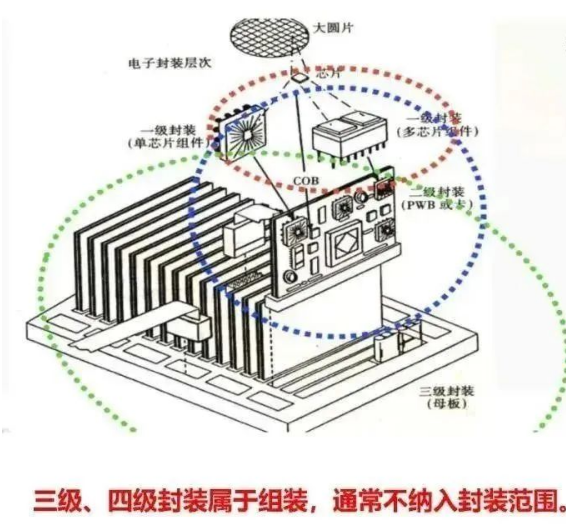

封裝可以分五個層次

1.零級封裝晶圓上互連

2.一級封裝:將芯片封裝成器件(單芯片或多芯片)

二級封裝:是指將電子元器件(包括已封裝芯片)安裝到印刷線路板上。主要軒焊方法包括通孔插裝技術、表面貼裝技術、芯片直接安裝技術。

三級封裝:子系統組裝將二級封裝插到母板上

四級封裝:整機電子系統如電子計算機等的組裝

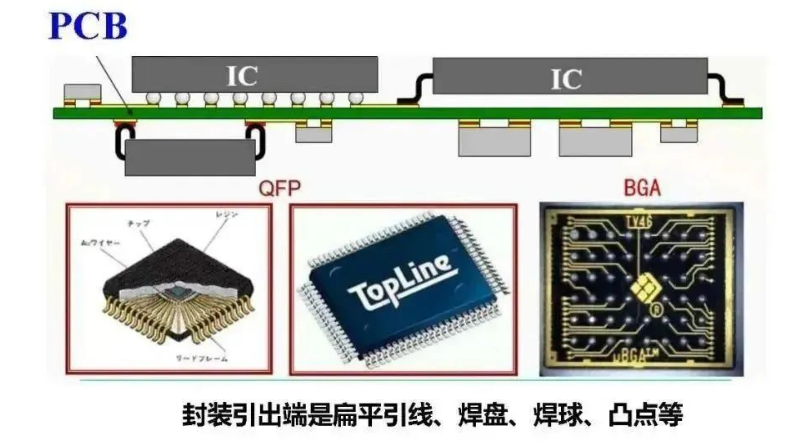

器件的安裝方式可分為:PTH和SMT

表面貼裝式SMT (Surface Mount Technology)

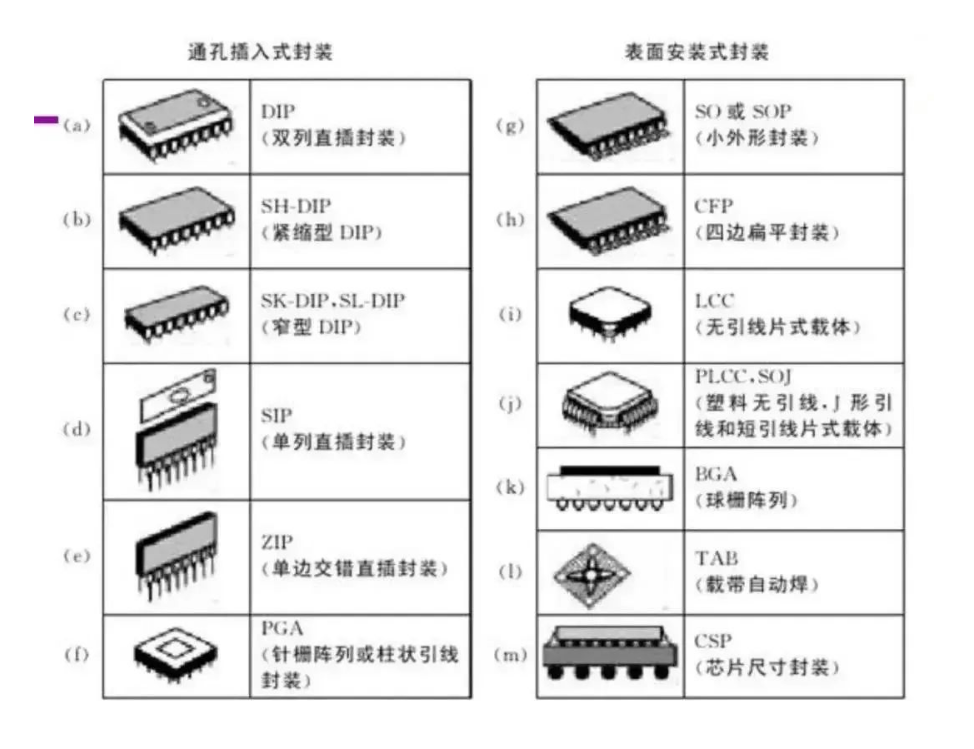

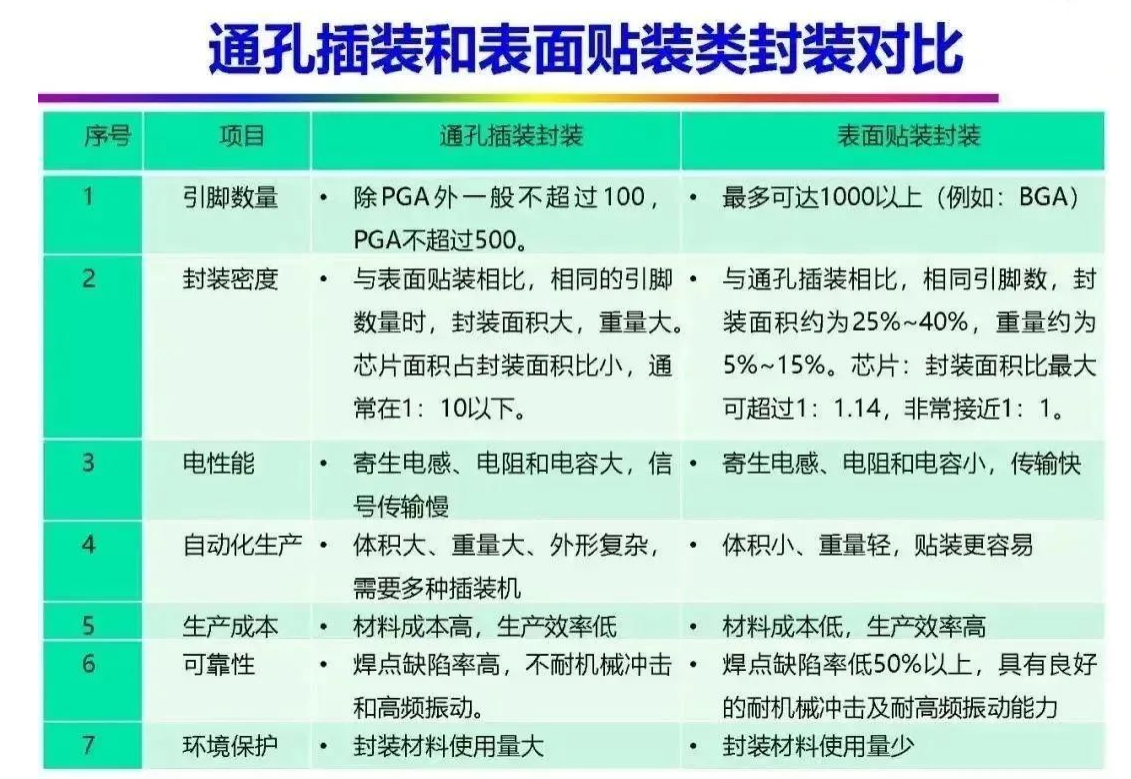

通孔插裝和表面貼裝類封裝對比

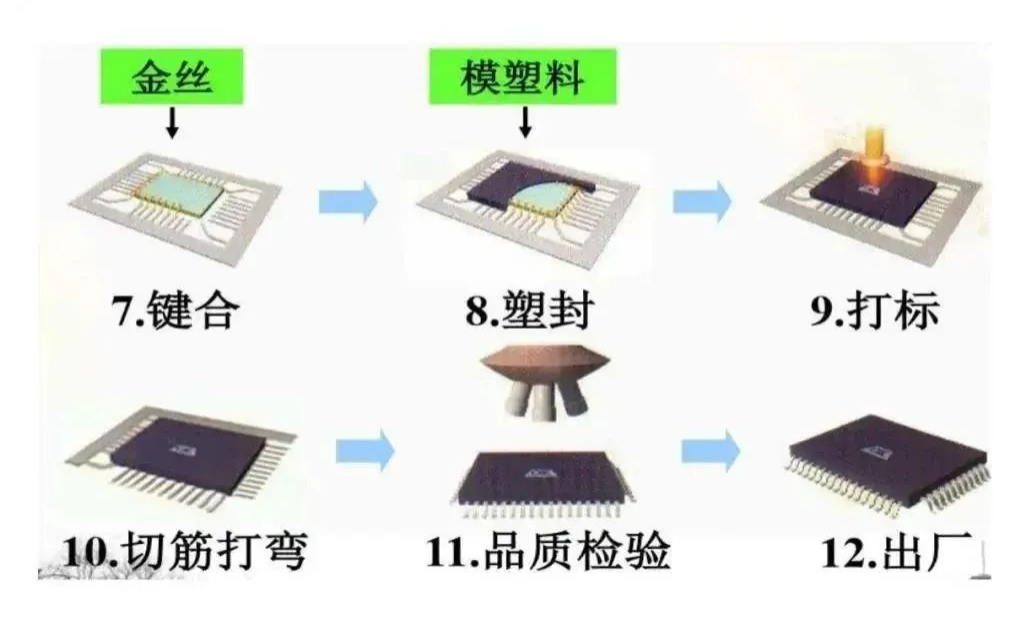

塑料封裝工藝示例

封裝按外殼材料分類 (一級封裝)

金屬封裝

1.以金屬作為集成電路外殼的一種封裝方式，是高可靠性需求的主要封裝之一。

2.金屬封裝特點主要體現在: (1)具有優良的導熱性能和機械性能能很好地保護各類芯片等免受惡劣環境的影響; (2)使用的溫度范圍寬，通常可以達到-65°C~125°C。 (3)氣密性優良，漏率小;4)大多為金屬殼體搭配陶瓷基板、各類絕緣子的封裝，封裝后的體積(殼體)較大，不適合器件小型化金屬封裝，在高溫或低溫、高濕、強沖擊等惡劣環境下使用時，由于它具有優異的氣密特性以及空封腔結構，對芯片起到良好的物理保護以及它具有很好的電磁屏蔽特點和熱阻較小等的特點，封裝可靠性可得到保證，因而，它被較多地用于軍事和高可靠民用電子封裝領域

封裝按外殼材料分類 (一級封裝)

陶瓷封裝

1。是以陶瓷作為外殼的一種封裝方式，是高可靠性需求的主要封裝之一2.陶瓷封裝優點主要體現在: (1)能提供集成電路芯片氣密性的密封保護具有優異的可靠度;(2)陶瓷的高頻絕緣性能較好，多用于高頻、超高頻和微波應用; (3)陶瓷封裝，在電、熱、機械等方面，具有極其穩定的特點。

3.不足主要體現在: (1)較高的脆性，容易受到機械應力的損害; (2)相較塑料封裝，由于原材料一般較貴、工藝復雜以及批量生產效率低等問題，成本較高;(3)薄型化、小型化和工藝自動化能力弱于塑料封裝(4)在高l/O密度集成電路封裝中，不具有優勢陶瓷封裝多用于有高可靠性需求，以及有空封結構要求的產品上，如聲表4面波器件、帶空氣橋的GaAs器件、MEMS器件等

四方扁平封裝(QFP,Quad Flat Package)

QFP (Quad Flat Package)為四側引腳扁平封裝，是表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型。基材有陶瓷、金屬和塑料三種塑料QFP是最普及的多引腳LSI封裝。不僅用于微處理器，門陳列等數字邏輯LSI電路，而且也用于模擬LSI 電路。引腳中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。

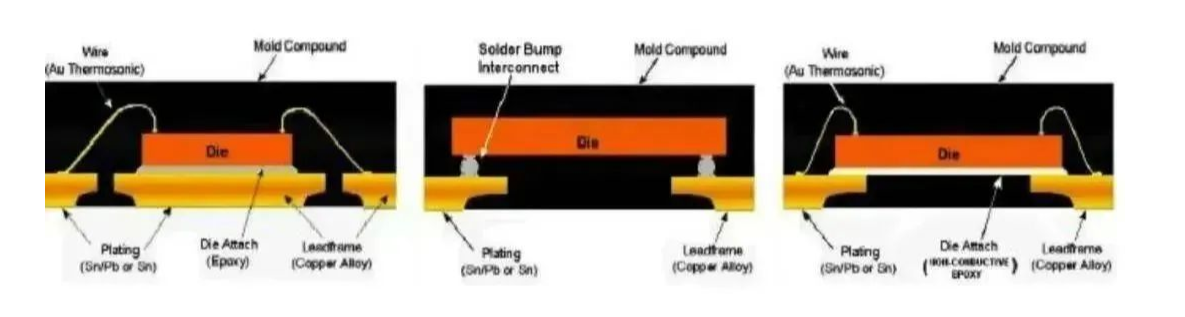

QFN(方形扁平無引腳封裝

表面貼裝型封裝之一。封裝四側配置有電極觸點(簡稱管腳)。口由于無引腳，貼裝占有面積比QFP小，高度比QFP低。材料有陶瓷和塑料兩種。管腳中心距一般為0.65、0500435mm為主口小型化、卓越的電、熱性能

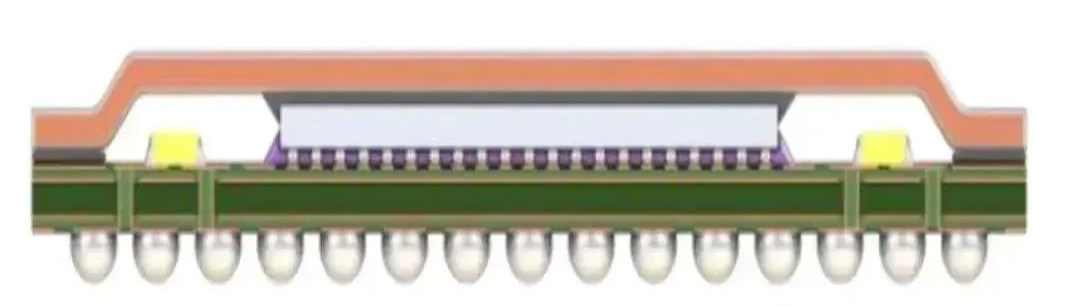

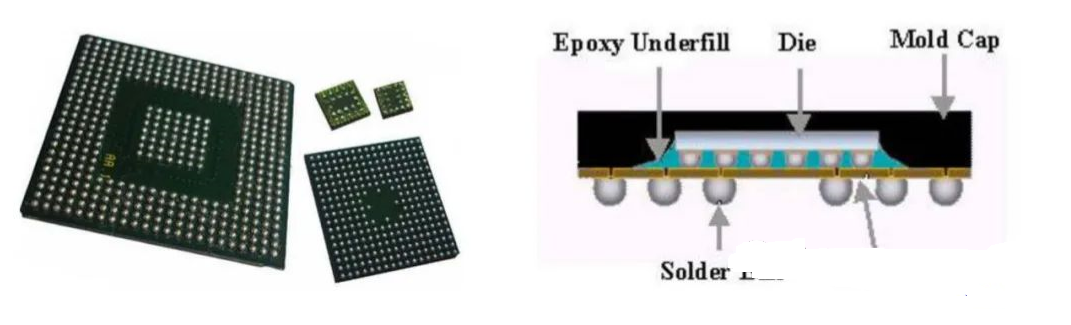

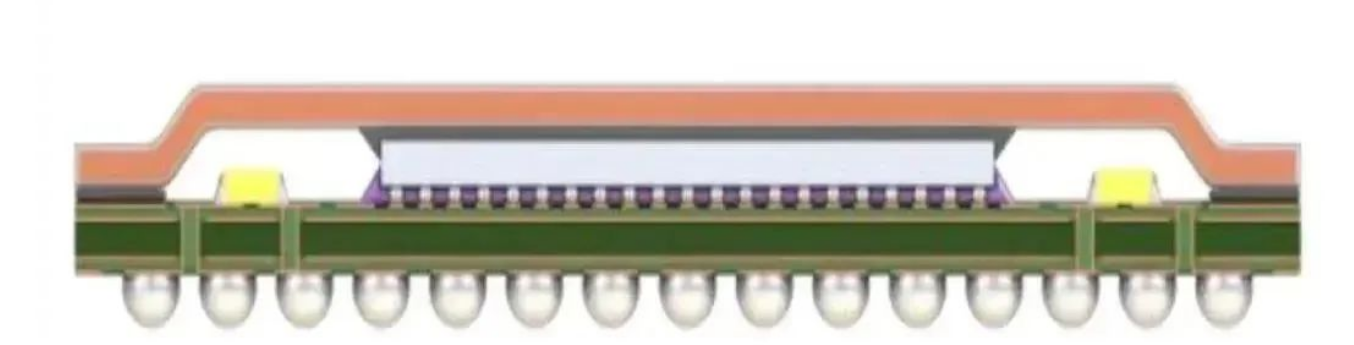

第3階段90年代---面陣列封裝: 球柵陣列BGA、倒裝芯片F(xiàn)C

20世紀80年代至90年代，隨著IC特征尺寸減小及集成度的提高，芯片尺寸不斷增大，IC發展到超大規模集成電路 (Very Large Scale Integration，VLSI)階段，可集成216~222個元器件，其I/O數達到數百個，甚至過干原來四邊引腳的QFP及其他類型的電子封裝，已經不能滿足封裝VLSI的要求。電子封裝引腳由周邊排列型發展成矩陣分布型，以球柵陣列 (Ball Grid ArrayBGA)和倒裝芯片(Flip-chip,FC)技術為代表的面封裝形式開始興起這種封裝形式可以利用整個芯片背面的面積，傳統的管腳被焊球所替代，同時減小了焊點的尺寸和間距，大大縮短了芯片與基板之間的連接距離
