碳化硅晶圓清洗的方法

碳化硅具有寬禁帶的特點，因此碳化硅有望成為下一代功率器件的優秀材料，RCA清洗通常用于Si晶圓制造，但這類清洗針對Si晶圓進行的優化。目前尚不清楚RCA清潔是否適用于SiC晶圓，因?yàn)镾iC的表面與Si表面不同。我們用X射線光電子能譜（XPS）測量了RCA清洗后的SiC表面，結果表明氟與SiC中的碳進行了化學結合。此外，計算機仿真證實，RCA清洗后SiC的帶隙特性變窄。這些結果表明，在RCA清洗過程中HF溶液中的浸漬處理會損壞SiC，所以在這里小編給大家介紹一種新的清潔方法，該方法使用不含HF的過渡金屬絡合物的活化過氧化氫來去除SiC表面的顆粒和金屬。

RCA清洗和新清洗方法的比較如圖1所示。為了評估模型晶圓（1cm2的切割晶圓）表面的表面清潔度，我們使用了水接觸角和AFM測量方法，還使用科磊的Candela表面缺陷檢測系統來評估3英寸晶圓，并通過全反射X射線熒光光譜（TXRF）計算晶圓表面上的金屬量。

▲圖1. 兩種清洗方法比較

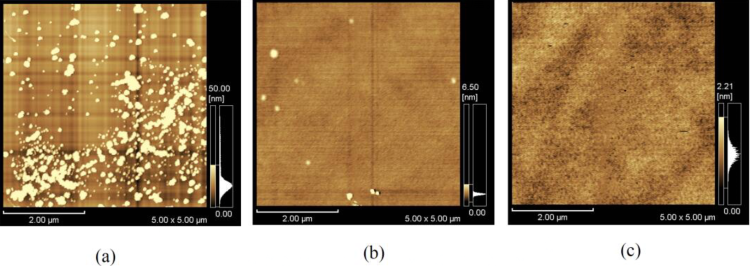

圖2a所示，AFM數據顯示清洗前的SiC模型晶圓表面可以看到許多顆粒。純水的接觸角為70°，檢測到疏水蠟。RCA清洗后，一些顆粒殘留在表面上（圖2b）。然而，在新的清潔方法之后，未觀察到任何顆粒（圖2c），并且接觸角減小到42°。我們確認不僅可以從SiC晶圓表面去除顆粒，還可以去除蠟。使用這種新的清潔方法，減少了清洗步驟數，并不再使用HF。

▲圖2. 模型晶圓SiC表面的AFM圖像

(a)清洗前；(b)RCA清洗后；(c)新方法清洗后

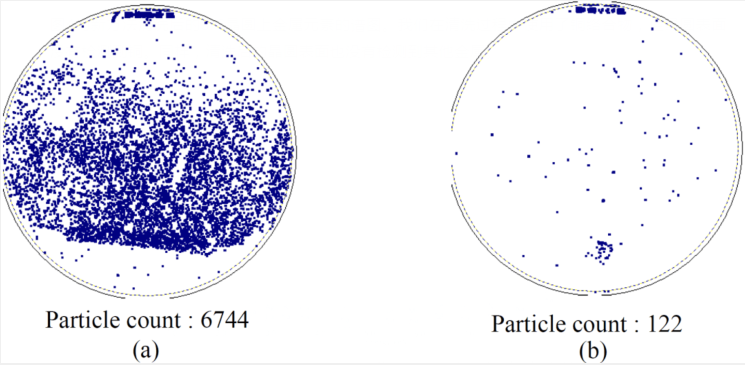

圖3顯示了3英寸SiC晶圓表面的Candela圖像。經新方法清洗后，顆粒數明顯減少。這一結果支持了AFM圖像（圖2）。我們估計銅絡合物作為催化劑控制了過氧化氫自由基的產生，而自由基是去除SiC表面顆粒的重要因素。

▲圖3. SiC晶圓表面的Candela圖像

(a)清洗前；(b)新方法清洗后

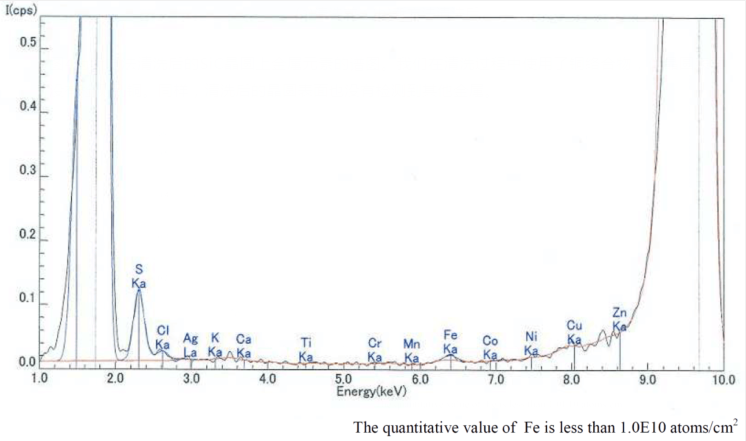

圖4為新方法清洗后的SiC晶圓上金屬元素的譜圖。我們在清洗過程中使用了銅絡合物，但晶圓表面沒有檢測到銅。同樣，清洗后的晶圓表面也沒有檢測到其他金屬

▲圖4. SiC晶圓上微量元素的TXRF譜圖

以上是關于碳化硅晶圓清洗的方法的相關內容介紹了，希望能對您有所幫助！
