1- 散熱器pinfin概念

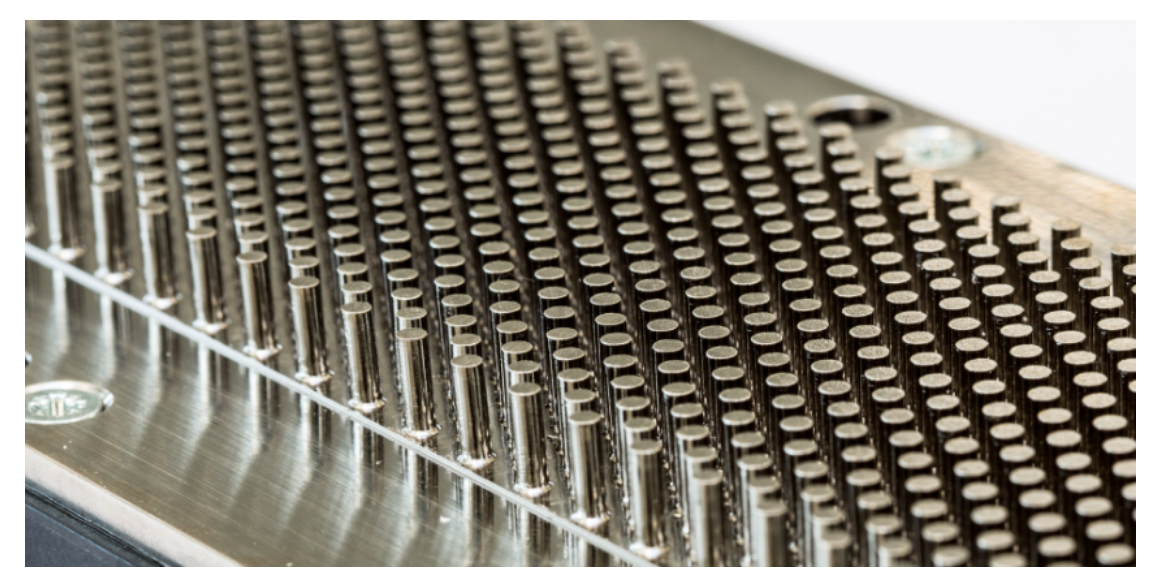

pinfin概念是2010年小日子H公司提出的，后來在HPD以及SSC的散熱器都用到了該結構。

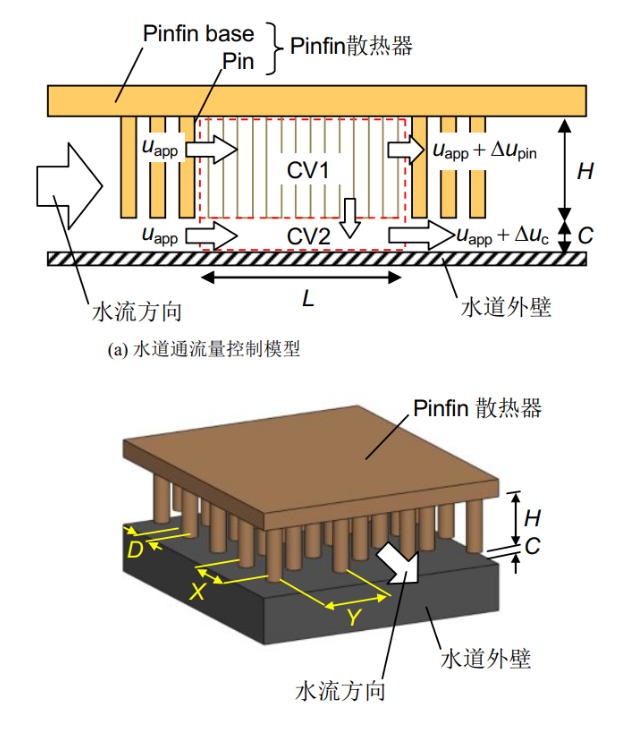

上面圖中這些參數用軟件一頓計算，可知道什么樣的PIN結構效率更高。

有時因為生產工藝的限制，結構再漂亮，不一定生產得出來。

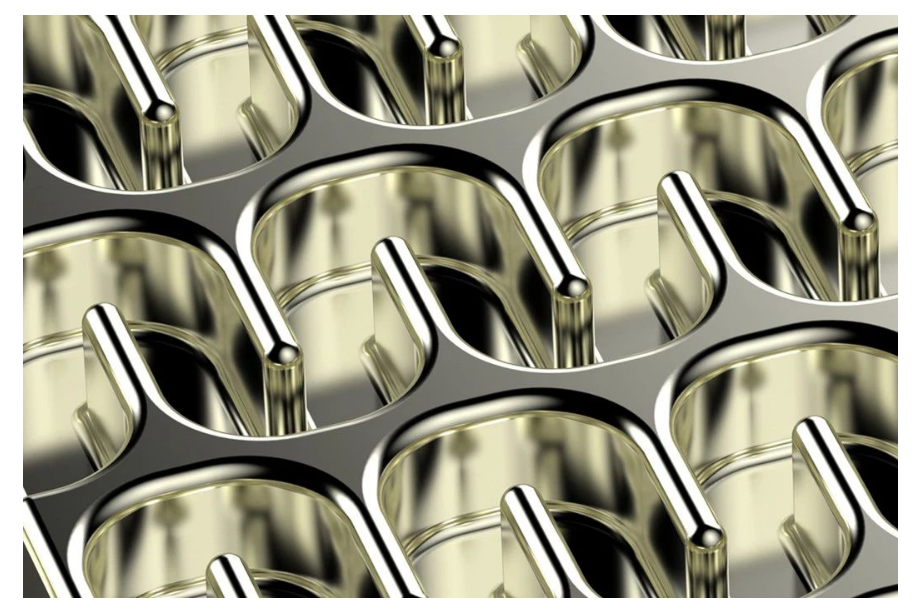

（網圖直PIN/danfoss）

后來市面對pin的結構優化也隨著制造工藝能力的提升，玩出花來，形狀各異不說，還有根據冷卻水流向云圖來定制的PIN。

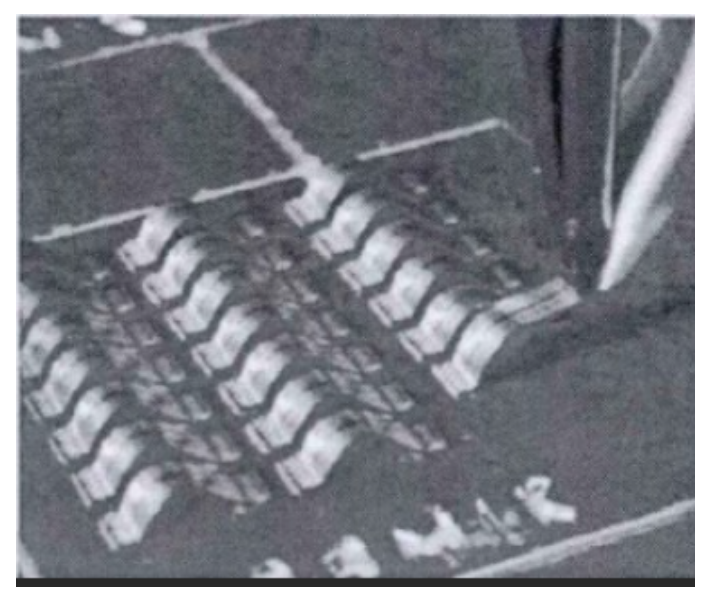

也有用鍵合鋁帶的思路來實現的，好像只有IFX 曾經玩過。

帶pinfin產品能力提升大約30%-40%比例，這個成本比芯片面積減小的收益，結果是讓人開心的。

2- DSC概念

DSC概念好像也是小日子提出來的，2005年左右，H還是D先提出來的。

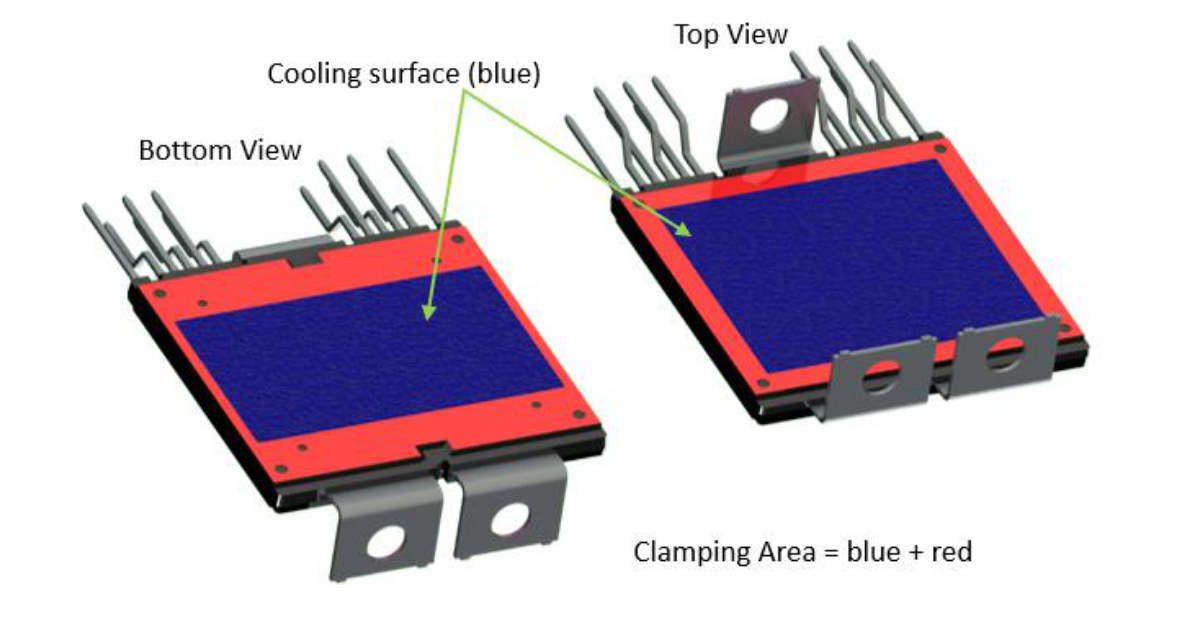

國內2010年左右也論文爆發，但是落地項目，大家還是相當謹慎，市面上能看到的產品也不多，ON..HW..IFX..DENSO.也有衍生出其他產品。DSC在散熱上，上下比例大概也是8-2開，另外一個收益就是雜感有機會降低。

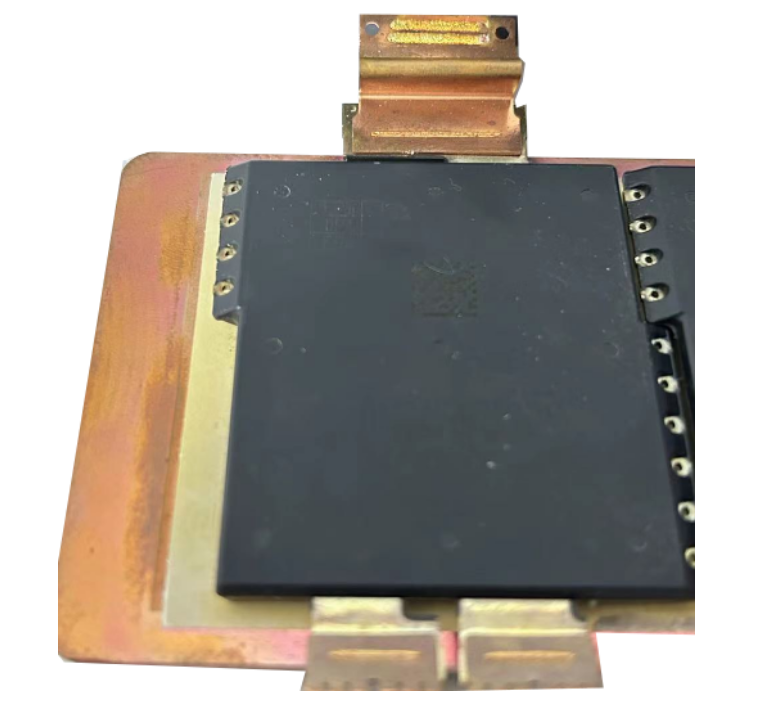

（網圖ON DSC）

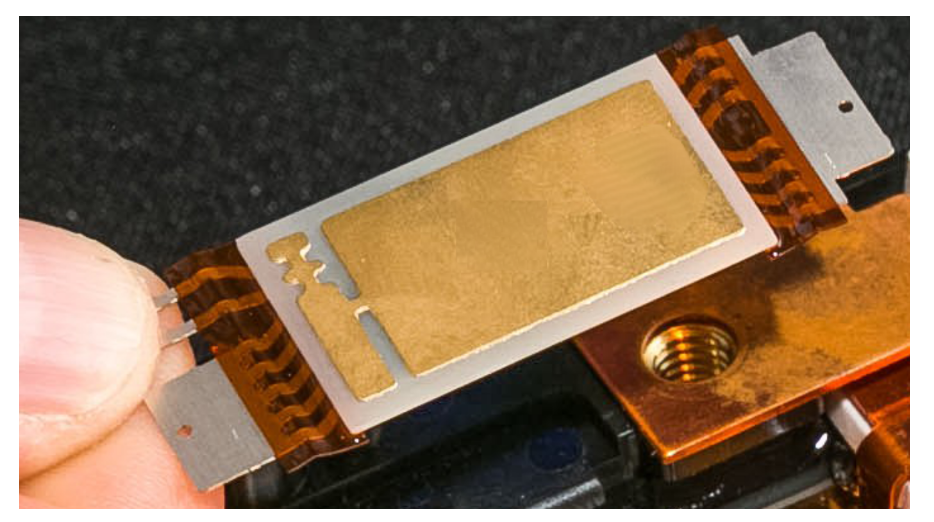

在這條線上的Delphi也混的不錯，器件尺寸能縮到很小，在OBC系統中，體積優勢尤其突出。

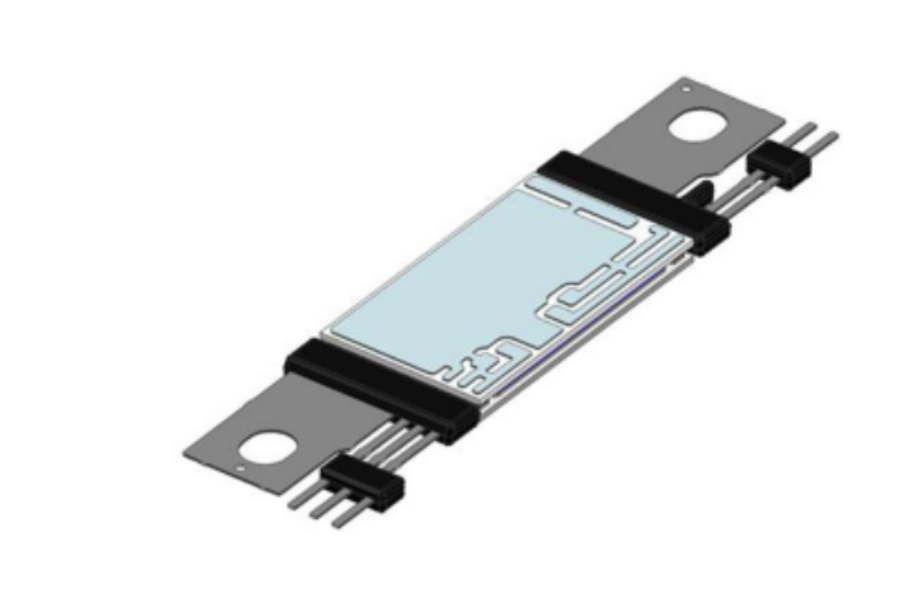

（Delphi的概念）

關于DSC，也有一些證偽的驗證，始終無法落地，當他是2.45代吧。如下：

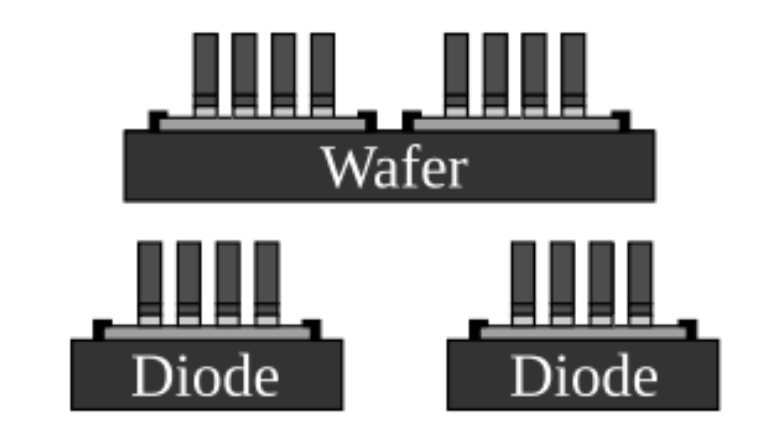

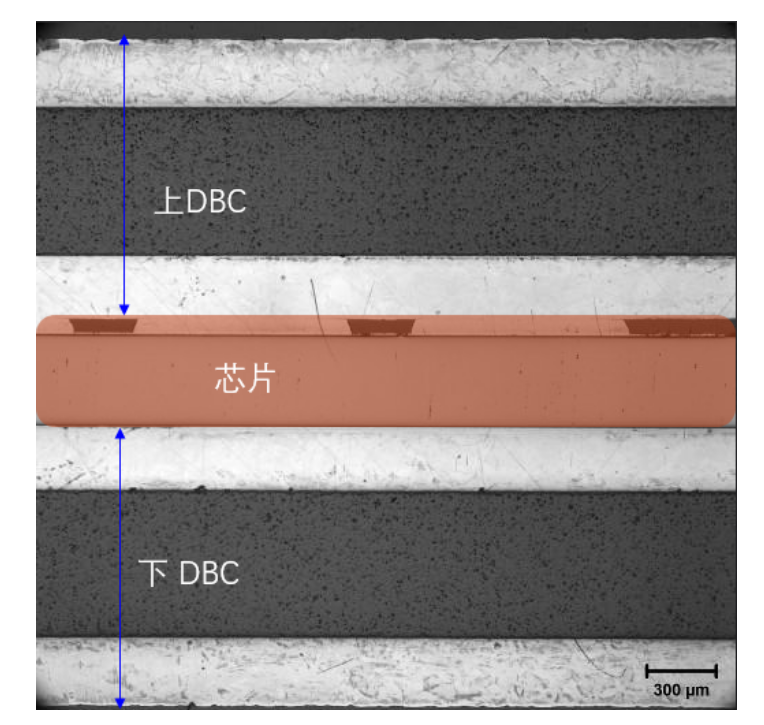

芯片上面焊接連接采用預沉積30um厚的銅柱再研磨拋光再做焊接，這對上層互聯用的DBC的平面度要求更高，warpage大了，就導致個別凸臺無法接觸，Vfd的數值比較大，手工件如此，可靠性的測試就沒啥人做，數據更少了。其中一個優勢——免除所有鍵合線；晶圓工藝的成本不知道能不能抵得過封裝流程簡化的成本。

不管咋說，這也發在IEEE刊上了，如果湊畢業指數，妥妥的有效。

3- DLB 或clip互聯

在芯片表面鍍層能可靠焊接之后，大家的想法也更加豐富了；

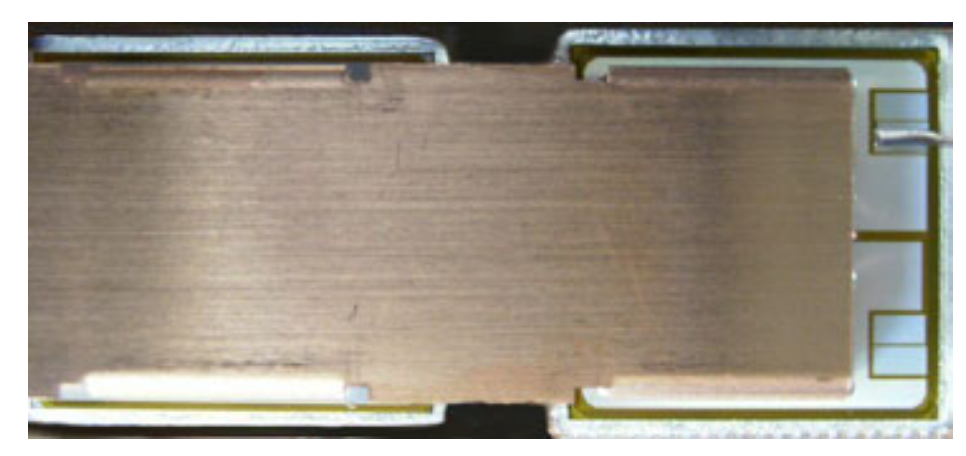

直接將芯片表面與外部電氣接口，通過一個clip整體，直接連在一起，gate也有機會如此。這對焊接技術要求很高，良率上不去，成本下不來。

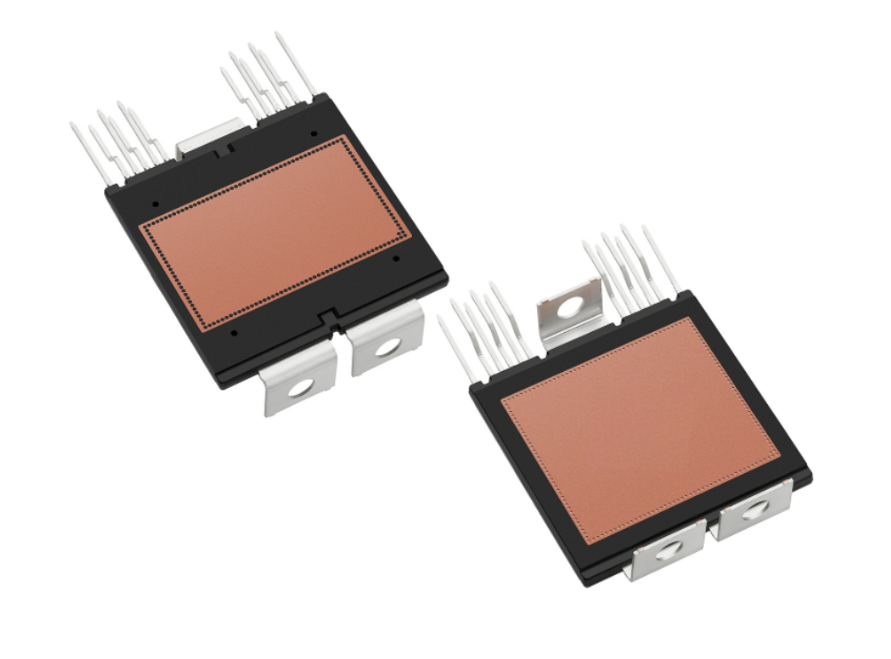

（網圖三菱電機DLB技術產品）

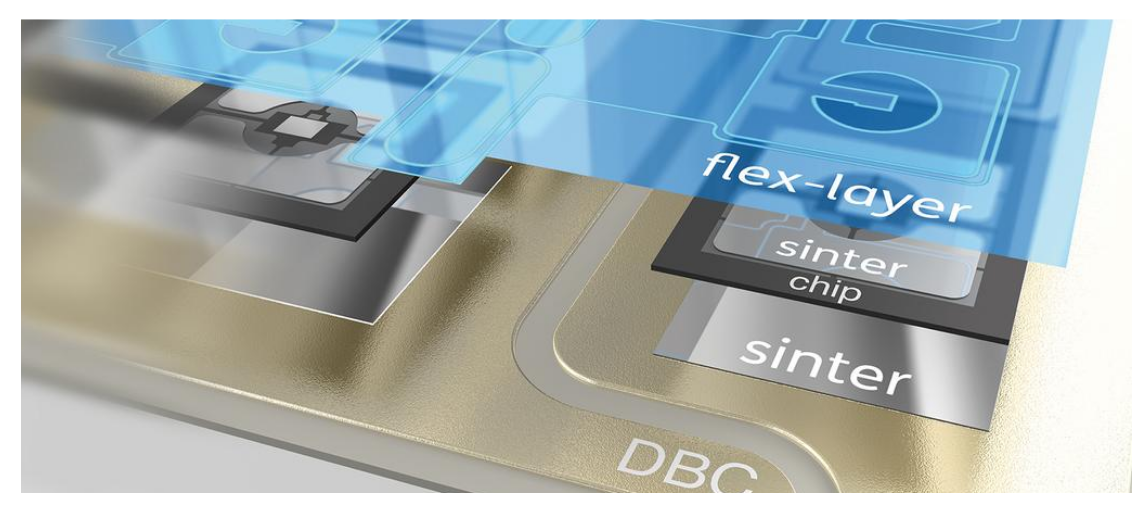

塞米控的SKiN概念，應該是有產品落地，但沒機會見過實物。

這類正面連接的技術路線，不再使用粗銅鋁線進行互聯，鍵合設備的需求會降低，貼片設備需求增高。

4- 水道直冷焊接技術

隨著功率密度不斷提高，散熱要求越來越高。硅膠、硅脂、碳膜等TIM技術也提升了很多，但還是不夠牛逼。接著就開始探索直接焊接或者燒結，大面積銀燒結技術走的更快，但銀膏貴，在成本上控制不住，收益不明顯，有條件不如加大芯片面積。

大家又繼續折騰soldering焊接技術，用賣材料的兄弟的話說，碰到做IGBT的都在做直焊這個事，也不見誰能突破，多元合金材料也送出去不少，還沒見誰有采購的意思。

既然難，就不瞎說太多。

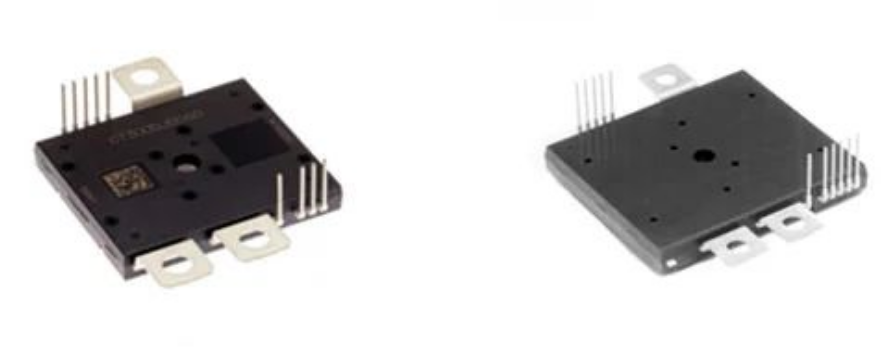

（網圖 BXX的直焊產品圖）

還有其他概念的，如ABB的壓接技術，冷焊，激光焊技術。后面看到了再補充。

總之，市場在驅動著，新技術新概念是不斷更新的。只是尷尬的一點是，這類專利公開后，或者展會產品亮相后，就把這層紙點破了，大家也能紛紛效仿，高仿A貨不見得比正牌的差。還不如開源——所以就有了開源模塊。
