平時快遞郵寄物品，選用合適的包裝材料尤為重要，因為它確保包裹能夠完好無損地到達目的地。泡沫塑料、氣泡膜和堅固的盒子都可以有效地保護包裹內的物品。同樣地，半導體封裝是半導體制造工藝的關鍵環節，可以保護芯片免受物理性或化學性損壞。然而，半導體封裝的作用并不止于此。

半導體封裝工藝的四個等級

電子封裝技術與器件的硬件結構有關。這些硬件結構包括有源元件（如半導體）和無源元件（如電阻器和電容器）。因此，電子封裝技術涵蓋的范圍較廣，可分為0級封裝到3級封裝等四個不同等級。

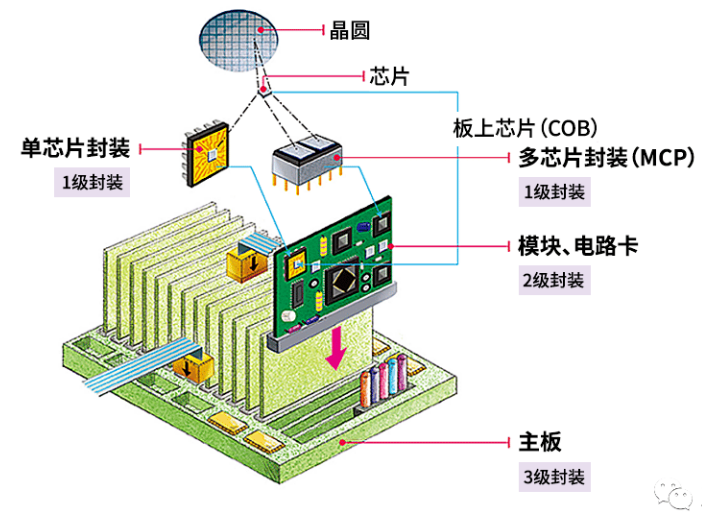

▲圖1：半導體的封裝等級（信息來源：“電子封裝原理 (Principle of Electronic Packaging)”，第5頁）

圖1展示了半導體封裝工藝的整個流程。首先是0級封裝，負責將晶圓切割出來；其次是1級封裝，本質上是芯片級封裝；接著是2級封裝，負責將芯片安裝到模塊或電路卡上；最后是3級封裝，將附帶芯片和模塊的電路卡安裝到系統板上。從廣義上講，整個工藝通常被稱為"封裝"或"裝配".然而，在半導體行業，半導體封裝一般僅涉及晶圓切割和芯片級封裝工藝。

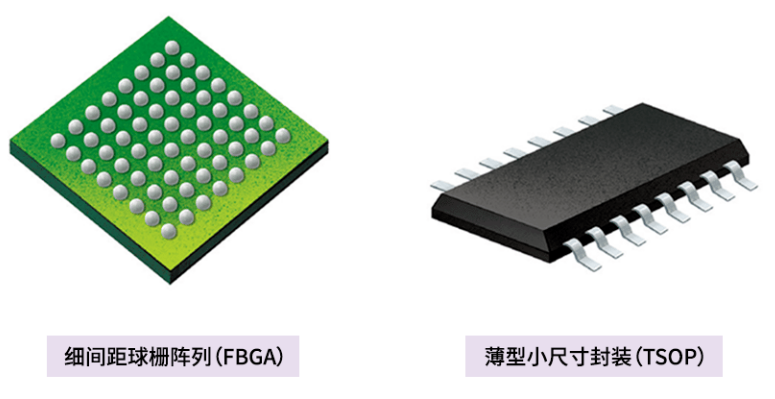

▲圖2：半導體封裝示例（來源：? HANOL出版社）

封裝通常采用細間距球柵陣列（FBGA）或薄型小尺寸封裝（TSOP）的形式，如圖2所示。FBGA封裝中的錫4球和TSOP封裝中的引線5分別充當引腳，使封裝的芯片能夠與外部組件之間實現電氣和機械連接。

半導體封裝的作用

圖3展示了半導體封裝的四個主要作用，包括機械保護、電氣連接、機械連接和散熱。其中，半導體封裝的主要作用是通過將芯片和器件密封在環氧樹脂模塑料（EMC）等封裝材料中，保護它們免受物理性和化學性損壞。盡管半導體芯片由數百個晶圓工藝制成，用于實現各種功能，但主要材質是硅。硅像玻璃一樣，非常易碎。而通過眾多晶圓工藝形成的結構同樣容易受到物理性和化學性損壞。因此，封裝材料對于保護芯片至關重要。

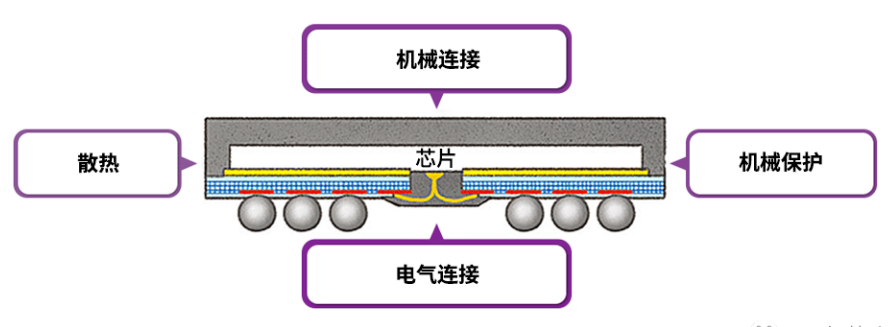

▲圖3：半導體封裝的作用（來源：? HANOL出版社）

半導體封裝清洗

半導體芯片封裝過程中通常會使用助焊劑和錫膏等作為焊接輔料，這些輔料在焊接過程或多或少都會有部分殘留物，還包括制程中沾污的指印、汗液、角質和塵埃等污染物。同時，半導體組裝了鋁、銅、鉑、鎳等敏感金屬和油墨字符、電磁碳膜和特殊標簽等相當脆弱的功能材料。這些敏感金屬和特殊功能材料對清洗劑的兼容性提出了很高的要求。

合明半水基清洗工藝解決方案，可在清洗芯片封裝基板的焊接殘留物和污垢的同時去除金屬界面高溫氧化膜，保障下一道工序的金屬界面結合強度；對芯片半導體基材、金屬材料擁有優良的材料兼容性，清洗后易于用水漂洗干凈。
