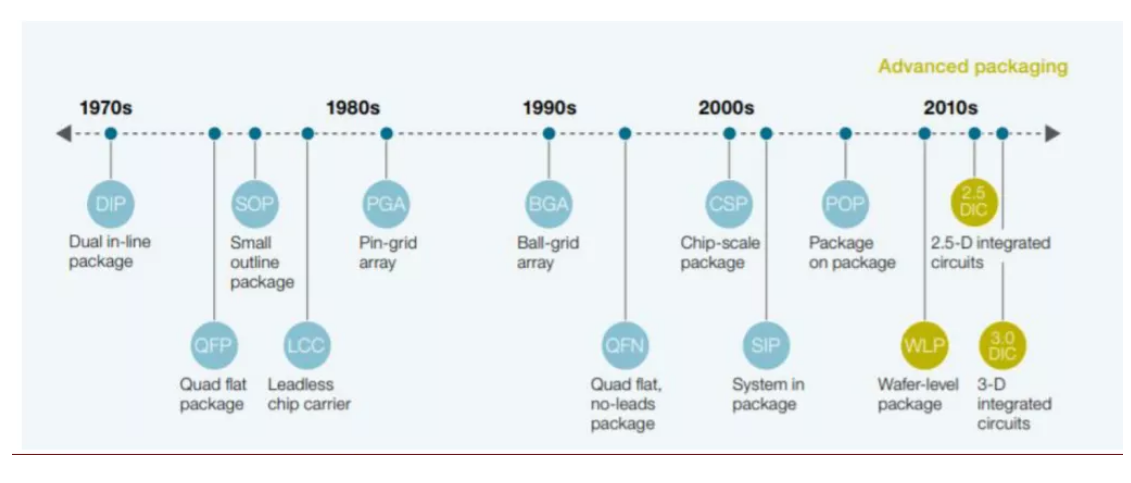

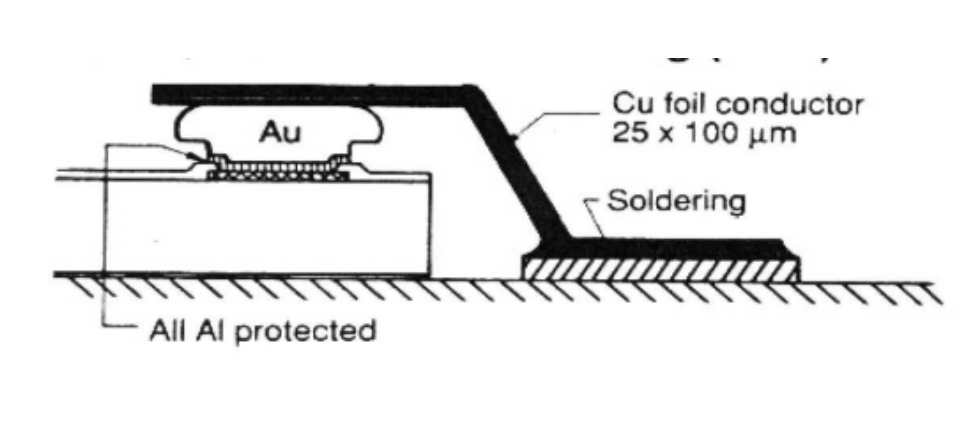

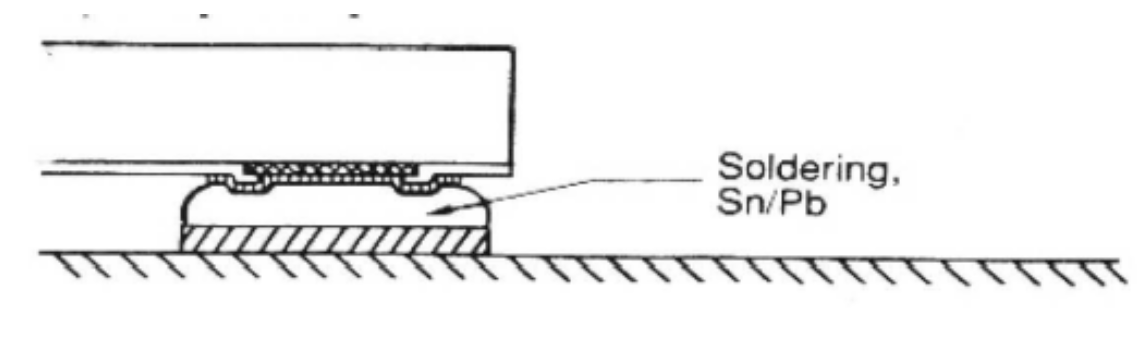

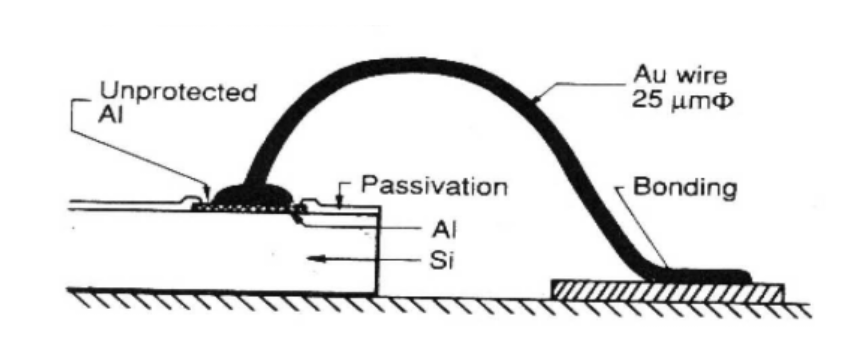

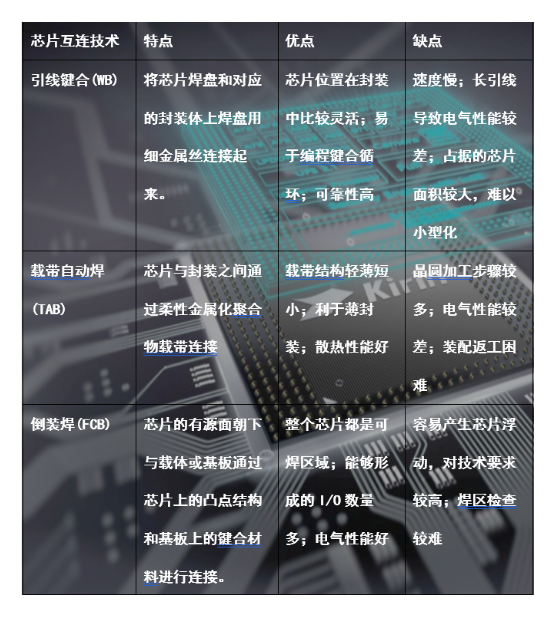

2 BGA封裝技術

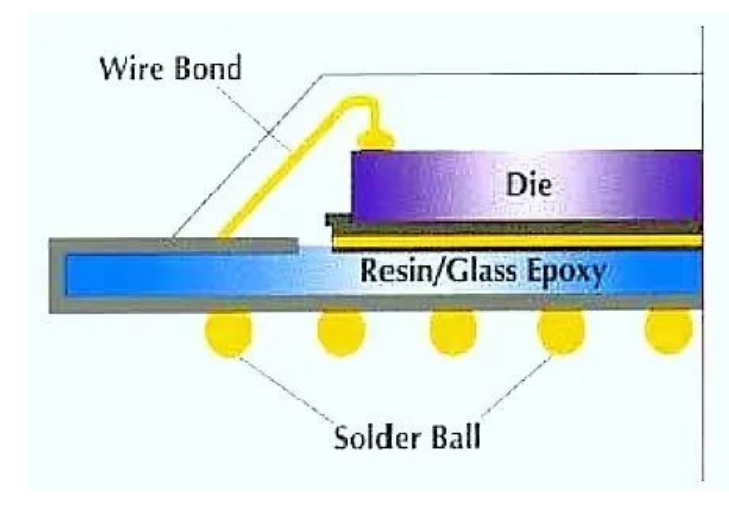

BGA（Ball Grid Array）：球柵陣列。它是在基板的下邊按面陣方式引出球形引腳，在基板上面貼裝大規模集成電路芯片，是大規模集成電路芯片常用的一種表面貼裝型封裝形式。

優點：BGA封裝的封裝尺可以做的更小，同時也更節省PCB板的布線面積。

缺點：電路板的彎曲應力導致潛在的可靠性問題，BGA封裝更容易受到壓力

3 CSP封裝技術

CSP（Chip Size Package），即芯片尺寸封裝。是指封裝尺寸不超過裸芯片1.2倍的一種先進的封裝形式（美國JEDEC標準）。CSP技術是在對現有的芯片封裝技術，其是對成熟的BGA封裝技術做進一步技術提升的過程中，不斷將各種封裝尺寸進一步小型化而產生的一種封裝技術。

優點：體積小；可容納引腳數多；電性能良好；散熱性能好

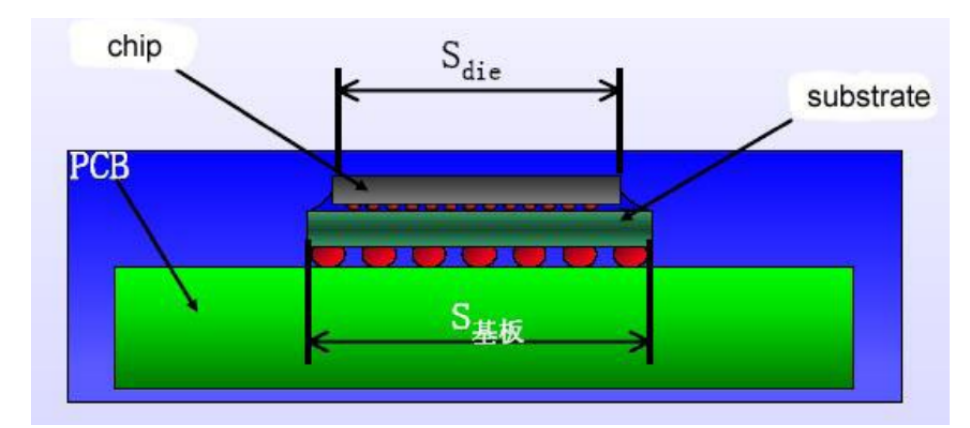

圖 5 CSP結構示意圖（圖片來源網絡）

4.芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
