包括 PLC 光分路器芯片、AWG 陣列波導光柵芯片。

● PLC 光分路器芯片通常以二氧化硅光波導和玻璃光波導兩種工藝制作，由多個Y分支串聯而成，實現光信號的耦合、分支、分配。

● AWG 陣列波導光柵芯片由兩個多端口耦合器和連接的陣列波導構成，廣泛應用在WDM光模塊、ROADM、WSS中。

● 所屬行業不同

光芯片主要應用于通信行業，是通信設備系統里不可或缺的一部分。而我們常說的芯片是硅芯片，屬于半導體行業，比如CPU、存儲、閃存等。

● 計算的介質不同

高端的電子芯片需要使用高精度EUV光刻機，在硅晶圓上刻出芯片線路，還要集成上百億的晶體管，而光子芯片是使用光波來作為信息傳輸和數據運算的載體，因此不需要高精度的光刻機。

● 計算速度

光子芯片的計算速度大概是電子芯片的三個數量級，約1000倍，單個電子芯片的計算速度大約是7.8TFlops，而光子芯片的計算速度大概是3200TFlops。

● 功耗

光子芯片的功耗僅為電子芯片的百分之一，單位電子芯片和耗電量大概300W，對應的光子芯片的耗電量只有4W。

相比于電子集成電路，光子集成電路與光互連展現出了更低的傳輸損耗 、更寬的傳輸帶寬、更小的時間延遲、以及更強的抗電磁干擾能力。

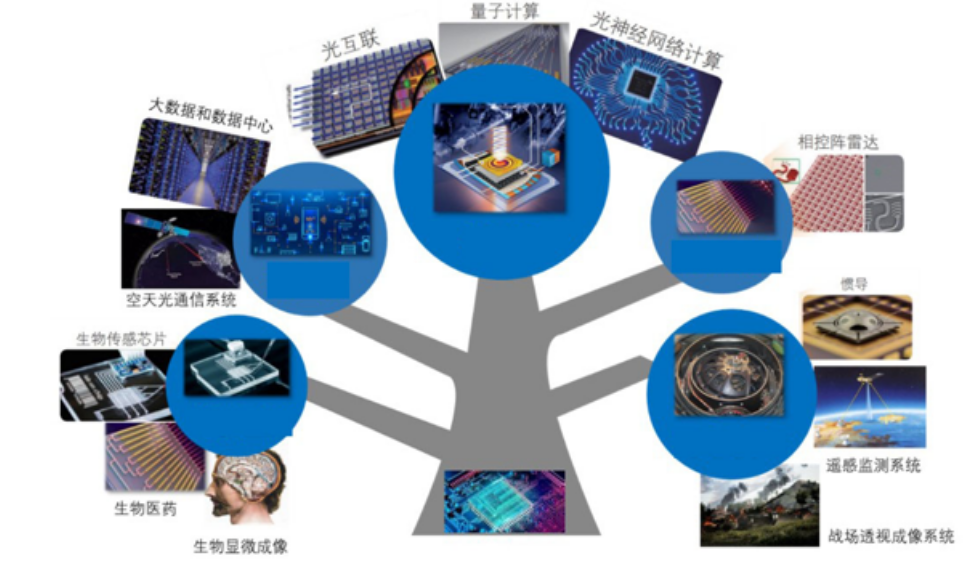

3 光芯片的應用領域

近年來，光子芯片的應用場景獲得了極大的拓展，在工業、消費電子、汽車、國防等領域均能夠看到光子芯片的影子。尤其是在諸如自動駕駛、語音識別、圖像識別、醫療診斷、虛擬現實、數云平臺等領域，光子芯片已被大量采用。

但它的典型應用場景仍然是光通信，也是最核心的應用領域。

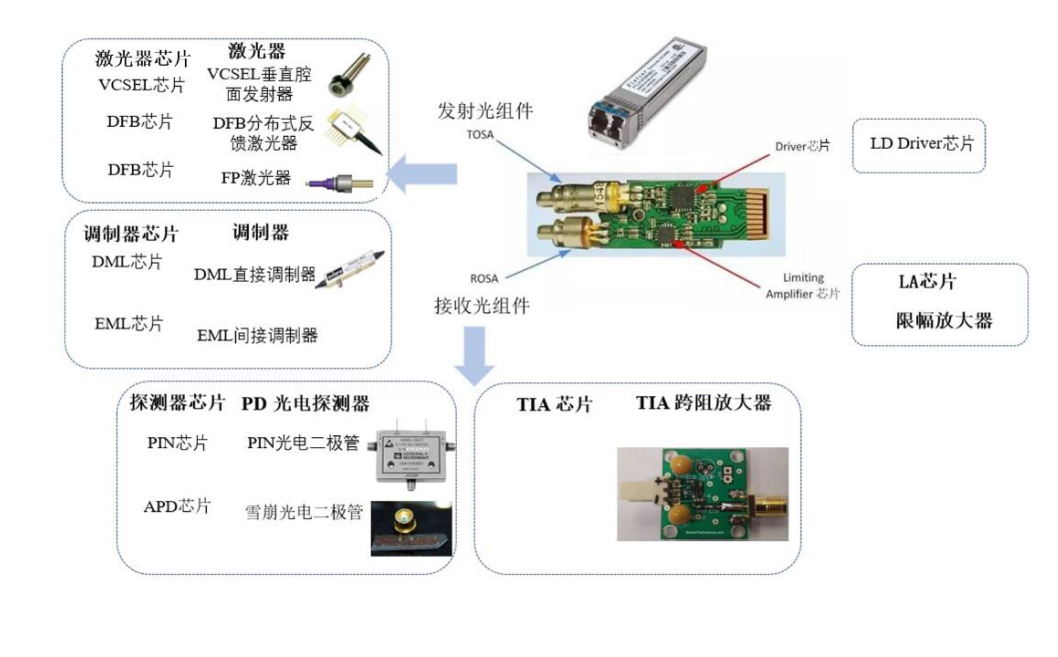

光模塊中光通信芯片種類

光模塊芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

推薦使用合明科技水基清洗劑產品。
