FCCSP與FCBGA的基本定義

FCCSP（Flip Chip Chip Scale Package）倒裝芯片級封裝

FCCSP是一種倒裝芯片級封裝技術，在這種封裝中，芯片通過倒裝的方式與基板連接。其封裝尺寸幾乎接近于裸芯片尺寸，一般芯片面積與封裝面積的比例約在1:1.1，按照JEDEC（美國EIA協會聯合電子器件工程委員會）的JSTK - 012標準規定，芯片封裝面積小于或等于LSI芯片面積的120%的產品稱之為CSP，這也是FCCSP的基礎。FCCSP有多種形式，例如其中的一種是通過倒裝芯片的凸點連接，還有包膜成型的芯片尺寸封裝，采用模塑底部填膠（MUF）或毛細底部填膠（CUF）等形式，并且存在如超高密度（UHD）和高密度（HD）條帶格式等不同的格式類型。它在一些芯片封裝中采用混合堆疊構造，即倒裝芯片在底部，焊線芯片在頂部等多種構造方式 。

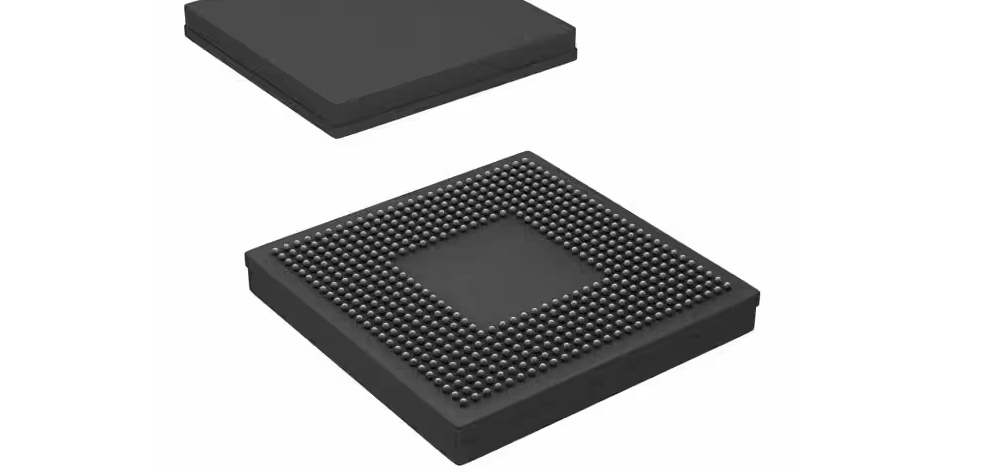

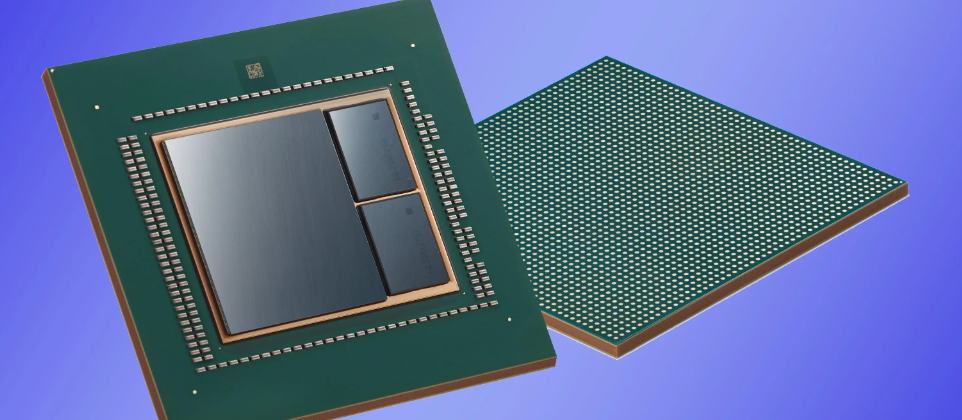

FCBGA（Flip Chip Ball Grid Array）倒裝芯片球柵陣列封裝

FCBGA是一種將芯片倒置并連接到封裝基板上，然后使用球形焊點將封裝固定到基板上的封裝技術。芯片上的電路和焊球之間使用微小的焊錫球進行連接，這些焊錫球位于芯片底部的金屬接點上，封裝基板上相應位置的焊球墊片與芯片焊球?qū)?yīng)，形成芯片與封裝基板之間的電連接。FCBGA最早出現于1990年代初，1997年英特爾公司將FCBGA封裝技術首次應用于處理器，1999年英特爾推出了第一款使用FCBGA封裝技術的芯片，即PentiumIII500處理器 。

FCCSP的特點

一、封裝尺寸與重量方面的特點

1. 接近芯片尺寸

• FCCSP的封裝尺寸非常接近裸芯片尺寸，一般不大于芯片面積的1.2倍。這一特點使得它在對空間要求苛刻的電子設備中具有很大優勢，例如在智能手機、平板電腦等移動設備中，能夠有效節省空間，滿足產品輕薄化的設計需求。

• 以某款智能手機中的芯片為例，采用FCCSP封裝后，芯片和封裝整體在電路板上所占的面積相較于其他較大封裝形式明顯減小，從而為其他電子元件留出更多空間，有利于實現更復雜的功能集成 。

2. 輕薄

• FCCSP具有更薄、更輕的特點。在移動設備中，重量和厚度是重要的考量因素。更輕的封裝有助于減輕整個設備的重量，更薄的封裝則可以使設備在設計上更加纖薄。例如在一些可穿戴設備中，如智能手表，輕薄的FCCSP封裝能夠更好地適應設備的小型化和輕量化要求，不會給使用者帶來過多的負擔，同時也便于設備的攜帶和使用。

二、電氣性能方面的特點

1. 更高的布線密度與信號優化

• FCCSP封裝可以提供更高的布線密度，更低的電感，更短的信號通路。由于信號通路較短，電信號在傳輸過程中的損耗和干擾相對較小，從而優化了電氣性能。這使得FCCSP不僅適用于低頻應用，在高頻應用中也能表現出色。例如在通信設備中的基帶芯片或者RF芯片，采用FCCSP封裝能夠保證信號的快速、穩定傳輸，提高通信質量 。

2. 支持多晶片應用與多功能集成

• 它支持多晶片（并排堆疊）的應用，實現了更高的集成度和功能性。通過將多個晶片集成在一個封裝內，可以在較小的空間內實現更多的功能。比如在一些復雜的人工智能芯片或者神經網絡芯片中，可以將不同功能的晶片進行堆疊封裝，提高芯片的整體性能和功能多樣性。

• 此外，F(xiàn)CCSP還支持封裝內天線（AiP）的應用，利用底部芯片貼裝（POSSUM?）技術，實現了更高的信號質量和效率。在無線通信設備中，如Wi - Fi模塊或者藍牙模塊，這種支持封裝內天線的特性可以提高天線的性能，減少信號輻射的干擾，提升通信的穩定性和效率。

三、材料與工藝兼容性方面的特點

1. 多種凸塊選項

• FCCSP采用不同的凸塊選項，如銅柱、無鉛焊料、共晶等，以適應不同的芯片和基板材料。這種兼容性使得它在不同的應用場景和制造工藝中都能夠被使用。例如，當芯片材料對熱傳導有特殊要求時，可以選擇銅柱凸塊來提高熱傳導效率；在對環保有要求的產品中，可以使用無鉛焊料凸塊，既滿足了環保標準，又能保證封裝的可靠性。

2. 廣泛的應用領域兼容性

• FCCSP已經廣泛應用于移動設備（如智能手機、平板電腦等）、汽車電子（如信息娛樂、ADAS等）、消費電子（如數碼相機、游戲機等）、通信設備（如基帶、RF等）、人工智能（如AI芯片、神經網絡等）等領域。其在不同領域的廣泛應用也說明了它在材料和工藝兼容性方面的優勢，能夠適應各種不同的工作環境和性能要求。例如在汽車電子中，需要應對高溫、振動等復雜的工作環境，F(xiàn)CCSP的可靠性和兼容性能夠保證芯片在這種環境下正常工作 。

FCBGA的特點

一、封裝密度與性能方面的特點

1. 高密度引腳

• FCBGA具有很高密度的引腳，即I/O密度。這種高引腳密度使得在同樣的封裝面積內可以安裝更多的芯片引腳，從而實現更高的集成度。例如在一些高性能的CPU或者GPU芯片中，需要大量的引腳來實現與外部設備的連接，F(xiàn)CBGA的高I/O密度能夠滿足這種需求，使得芯片能夠在更小的封裝尺寸下集成更多的功能，提高了芯片的整體性能和功能復雜性。

2. 高性能信號傳輸

• FCBGA通過焊球?qū)崿F(xiàn)電連接，具有低電阻、低電感和良好的信號傳輸特性。低電阻和低電感有助于減少信號在傳輸過程中的衰減和干擾，保證信號的完整性和準確性。在高速數據傳輸?shù)膽?yīng)用場景中，如網絡芯片或者高速通信芯片，F(xiàn)CBGA能夠確保數據的高速、穩定傳輸，滿足現代電子設備對高速數據處理的要求。

• 同時，F(xiàn)CBGA封裝的芯片底部直接連接到封裝基板上，具有較低的熱阻，能夠有效地傳導和散熱芯片產生的熱量。這對于高功率的芯片尤為重要，例如在高性能的CPU中，在高負載運行時會產生大量的熱量，F(xiàn)CBGA的良好散熱性能可以防止芯片因過熱而出現性能下降或者損壞的情況，提高了芯片的可靠性和穩定性。

二、機械性能與可靠性方面的特點

1. 良好的機械強度和抗振動能力

• 焊球連接提供了良好的機械強度和抗振動能力，有助于提高封裝的可靠性和耐久性。在一些對機械穩定性要求較高的應用場景中，如工業控制設備或者汽車電子中的發動機控制單元等，F(xiàn)CBGA封裝能夠承受設備運行過程中的振動和沖擊，保證芯片的正常工作。例如在汽車行駛過程中，發動機控制單元會受到不斷的振動，F(xiàn)CBGA封裝的芯片能夠在這種環境下穩定運行，不會因為振動而導致引腳松動或者信號傳輸中斷等問題。

2. 適應多種芯片類型

• FCBGA適用于多種種類的芯片，包括CPU、微控制器和GPU等高性能芯片，還適用于網絡芯片、通信芯片、存儲芯片、數字信號處理器 (DSP)、傳感器、音頻處理器等等。這種廣泛的適用性說明FCBGA在封裝設計和性能方面具有較高的通用性和可靠性，能夠滿足不同類型芯片的封裝要求。例如在存儲芯片中，F(xiàn)CBGA封裝可以保證數據的穩定存儲和快速讀寫，在傳感器芯片中，能夠準確地將傳感器采集到的信號傳輸出去，并且在不同的工作環境下保持穩定的性能 。

三、基板與制造工藝方面的特點

1. 特殊的基板材料與設計要求

• FCBGA的基板通常由高溫耐受性的材料制成，如玻璃纖維增強環氧樹脂(FR - 4)或高溫多層板(HDI板)。在基板的設計方面，接點布局需要精確對應芯片上的焊球布局，以確保準確的電連接；電路連接需要考慮引腳、信號線和電源線的布線和設計，以確保正確的信號傳輸和電源供應；熱管理方面要考慮熱傳導路徑、散熱孔和散熱結構，以確保芯片在工作過程中的溫度控制和穩定性。例如在設計用于高性能CPU封裝的FCBGA基板時，需要精心規劃電路布局和散熱結構，以滿足CPU高頻率、高功率運行的需求。

2. 復雜的制造工藝流程

• 其制造工藝涉及多個步驟，包括芯片準備（如從晶圓切割成單個芯片、芯片測試和排序等）、基板準備、焊球墊片布置、焊球熔接、金屬化處理、表面涂層以及最后的測試和封裝等。每個步驟都需要精確控制和高度的制造工藝水平。例如在焊球墊片布置過程中，墊片的排列和間距需要與芯片的焊球布局相匹配，這就要求高精度的制造設備和工藝控制，稍有偏差就可能導致封裝失敗或者性能下降。

FCCSP與FCBGA的區別比較

一、引腳數量與I/O密度

1. FCBGA引腳數量和I/O密度

• FCBGA具有很高密度的引腳，即I/O密度。這意味著在相同的封裝面積下，F(xiàn)CBGA能夠容納更多的輸入輸出引腳。這種高I/O密度是由于其封裝結構和設計理念所決定的。例如在一些復雜的高端處理器芯片中，F(xiàn)CBGA的高I/O密度可以滿足芯片與外部眾多設備（如內存、顯卡、硬盤等）進行大量數據交互的需求。

2. FCCSP引腳數量

• 相比之下，F(xiàn)CCSP的引腳數量較少。這是因為FCCSP的封裝尺寸接近芯片尺寸，其設計重點更多地放在了滿足芯片自身的基本功能連接上，而不是像FCBGA那樣側重于在有限的封裝面積內集成大量的引腳。例如在一些小型的、功能相對單一的芯片中，F(xiàn)CCSP的引腳數量足以滿足其與外部設備（如簡單的傳感器或者小型的控制電路）的連接需求。

二、封裝面積與尺寸關系

1. FCBGA封裝面積與芯片面積關系

• FCBGA封裝面積比芯片面積大很多。這是為了容納更多的引腳、電路元件以及滿足散熱等需求。例如在CPU的FCBGA封裝中，較大的封裝面積可以在基板上布置更多的電路元件來實現對CPU的供電、信號傳輸?shù)裙δ埽瑫r也有足夠的空間來設計散熱結構，保證CPU在高負載運行時的熱量散發。

2. FCCSP封裝面積與芯片面積關系

• FCCSP的封裝面積與芯片面積相差不大，一般不大于芯片面積的1.2倍。這種接近芯片尺寸的封裝面積使得FCCSP在對空間要求嚴格的設備中具有優勢，如移動設備中的一些小型芯片，采用FCCSP封裝可以在有限的電路板空間內集成更多的芯片，同時也有利于設備的小型化設計。

三、重量與厚度方面

1. FCBGA的重量與厚度

• FCBGA由于其較大的封裝面積、較多的引腳和相對復雜的結構，一般來說在重量和厚度上相對較大和較厚。在一些對重量和厚度不太敏感的設備中，如臺式電腦的主板上的芯片，F(xiàn)CBGA的這種特性不會造成太大的影響。但在移動設備或者可穿戴設備中，這種較大的重量和厚度可能就不適合了。

2. FCCSP的重量與厚度

• FCCSP更薄、更輕。這使得它非常適合用于移動設備、可穿戴設備等對重量和厚度有嚴格要求的電子產品中。例如在智能手機中，采用FCCSP封裝的芯片可以使手機整體更輕薄，便于攜帶和使用。

四、適用的芯片功率類型

1. FCBGA適用的芯片功率

• FCBGA適合高功率芯片。這是因為FCBGA具有良好的散熱性能，能夠有效地將高功率芯片在運行過程中產生的大量熱量傳導出去。例如在高性能的CPU、GPU等芯片中，這些芯片在高負載運行時會產生大量的熱量，F(xiàn)CBGA的低熱阻和有效的散熱結構可以保證芯片的穩定運行，防止因過熱而導致性能下降或者損壞。

2. FCCSP適用的芯片功率

• FCCSP適合低功耗芯片。由于其封裝結構相對簡單，引腳數量較少，在處理低功耗芯片的封裝時，既能滿足芯片的功能連接需求，又能在一定程度上降低成本。例如在一些小型的傳感器芯片或者低功耗的微控制器芯片中，F(xiàn)CCSP的封裝形式能夠很好地適應芯片的低功耗特性，并且在滿足功能的前提下，使整個芯片封裝在成本、體積等方面達到較好的平衡。

相關案例中FCCSP與FCBGA的差異

一、智能手機中的芯片封裝案例

1. FCCSP在智能手機中的應用

• 在智能手機中，一些低功耗的芯片，如藍牙芯片、Wi - Fi芯片或者小型的傳感器芯片等，通常會采用FCCSP封裝。以藍牙芯片為例，藍牙芯片主要負責短距離無線通信，其功耗較低。采用FCCSP封裝，一方面可以滿足其與手機主板上其他元件（如天線、電源管理芯片等）的連接需求，另一方面，F(xiàn)CCSP的輕薄特性也符合智能手機對空間和重量的嚴格要求。由于藍牙芯片不需要大量的引腳來進行數據傳輸，F(xiàn)CCSP較少的引腳數量足以滿足其功能需求，并且在成本上也更具優勢。

2. FCBGA在智能手機中的應用（較少但存在于高端機型部分芯片）

• 在一些高端智能手機中，可能會有部分高功率、高性能的芯片采用FCBGA封裝。例如，在一些旗艦機型中的圖形處理芯片（GPU），為了實現強大的圖形處理能力，GPU芯片需要較高的功率支持，并且需要與大量的其他元件（如顯存、顯示控制器等）進行高速的數據交互，這就需要大量的引腳來實現連接。FCBGA的高I/O密度能夠滿足這種需求，同時其良好的散熱性能也可以保證GPU在長時間高負載運行（如玩大型3D游戲）時不會因為過熱而出現性能下降的情況。不過，由于FCBGA封裝相對較大、較重，在智能手機這種對空間和重量敏感的設備中，其應用范圍相對較窄，一般只用于對性能要求極高的芯片。

二、計算機中的芯片封裝案例

1. FCCSP在計算機中的應用

• 在計算機中，一些小型的、功能相對單一的芯片可能會采用FCCSP封裝。例如，計算機中的一些小型傳感器芯片（如溫度傳感器、風扇轉速傳感器等），這些芯片主要負責采集簡單的數據并傳輸給主板上的控制器。FCCSP的封裝面積小、引腳數量少的特點能夠滿足這些芯片的基本功能需求，而且由于其輕薄的特性，不會占用過多的主板空間。同時，這些傳感器芯片的功耗較低，F(xiàn)CCSP適合低功耗芯片的特點也得到了體現。

2. FCBGA在計算機中的應用

• 在計算機的核心部件中，如CPU和GPU，通常會采用FCBGA封裝。以CPU為例，CPU需要與計算機中的眾多設備（如內存、硬盤、顯卡等）進行大量的數據交互，這就需要大量的引腳來實現連接，F(xiàn)CBGA的高I/O密度能夠滿足這一需求。而且CPU在高負載運行時會產生大量的熱量，F(xiàn)CBGA的良好散熱性能可以有效地將熱量傳導出去，保證CPU的穩定運行。另外，對于GPU來說，在進行圖形渲染等高性能計算時，也需要大量的引腳來傳輸數據，并且需要良好的散熱性能，F(xiàn)CBGA封裝能夠很好地滿足這些要求。

芯片封裝清洗介紹

·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
