一、人工智能芯片先進封裝技術的發展歷程

人工智能芯片先進封裝技術的發展是隨著人工智能技術的興起以及傳統芯片封裝技術難以滿足需求而逐漸演進的。

在早期，傳統的芯片封裝技術主要聚焦于芯片的基本保護和連接功能。然而，隨著人工智能的發展，芯片需要處理海量的數據并進行復雜的運算，對芯片的性能、功耗、散熱以及集成度等方面都提出了更高的要求，傳統封裝技術的局限性逐漸顯現。

從集成電路誕生后，封裝技術就在不斷發展改進。例如，早期的封裝形式如雙列直插式封裝（DIP）等，主要滿足基本的電路連接需求。隨著技術發展，出現了表面貼裝技術（SMT）等封裝形式，提高了封裝密度和性能。

進入人工智能時代，2.5D封裝、3D封裝、扇出型封裝（Fan - Out Packaging）以及異質集成封裝等技術逐漸興起。以2.5D封裝為例，它是一種將多個芯片或芯片組件水平排列在同一平面上，并通過硅中介層（Silicon Interposer）實現互連的技術。硅中介層上集成了高密度的布線層和微凸點，實現了芯片間的高速數據傳輸，這種技術的出現顯著提高了芯片的集成度并降低了互連延遲，是人工智能芯片封裝技術發展的一個重要階段。

3D封裝技術則進一步在垂直方向上實現了芯片的堆疊，采用通孔（Through - Silicon Via，TSV）技術將不同層次的芯片或組件垂直互連。這使得芯片集成度更高，性能得到顯著提升的同時，有效降低了功耗和散熱問題，也是人工智能芯片封裝技術走向更高性能的關鍵發展成果。

扇出型封裝技術通過重構芯片的封裝結構，實現了更小的封裝尺寸和更高的I/O密度。芯片的I/O引腳被重新布局在封裝基板的邊緣，形成扇出型結構，提高了封裝的可靠性，并且讓AI芯片能夠更緊密地與其他組件集成。

而異質集成封裝技術將不同材料、工藝和功能的芯片或組件集成在一起，采用先進的封裝材料和工藝實現了不同芯片或組件之間的無縫連接和高效互操作，在性能、功耗和成本等方面優化了AI芯片。

此外，Chiplet小芯片封裝技術也備受關注。它可以將小芯片（芯粒）像積木一樣垂直或水平封裝在一起。該技術被英偉達、AMD、英特爾、蘋果等多家巨頭紛紛采用。IBM研究主管Darío Gil表示，“半導體的未來很大一部分是封裝和Chiplet技術，這比從零開始設計一個巨大的芯片要強大得多。”AMD、英特爾、微軟、高通、三星電子和臺積電等科技巨頭于2022年成立了一個聯盟，以制定芯片的設計標準，隨后英偉達、IBM以及一些中國大陸公司也加入其中。從這些發展可以看出，人工智能芯片先進封裝技術在不斷適應人工智能發展需求的過程中持續演進和創新。

二、當前主流的人工智能芯片先進封裝技術

（一）2.5D封裝技術

2.5D封裝技術是一種異構芯片封裝方式，其核心在于硅中介層（Silicon Interposer）的運用。多個芯片或芯片組件在同一平面上水平排列，硅中介層就像是一個橋梁，集成了高密度的布線層和微凸點。這些微凸點實現了芯片間的高速數據傳輸，布線層則有助于合理規劃信號的走向。

這種封裝方式為人工智能芯片帶來了諸多優勢。首先，它顯著提高了芯片的集成度。在有限的空間內可以集成更多的功能組件，使得芯片的功能更加強大。例如，在處理復雜的人工智能算法時，可能需要多個不同功能的芯片協同工作，2.5D封裝可以將這些芯片有效地整合在一起。其次，它降低了互連延遲。在傳統的封裝方式中，芯片之間的連接可能會存在較長的信號傳輸路徑，導致延遲增加。而2.5D封裝通過硅中介層的優化布局，大大縮短了信號傳輸?shù)木嚯x，從而提高了數據傳輸?shù)乃俣取＿@對于需要快速處理大量數據的人工智能芯片來說至關重要，例如在深度學習中的神經網絡計算，大量的神經元之間的數據交互需要低延遲的連接，2.5D封裝技術能夠滿足這一需求。目前，英偉達的算力芯片采用的臺積電的CoWoS方案就是一種2.5D多芯片封裝技術，該方案具備提供更高的存儲容量和帶寬的優勢，適用于處理存儲密集型任務，如深度學習、5G網絡、節能的數據中心等，并且已經成為了眾多國際算力芯片廠商的首選，是高端性能芯片封裝的主流方案之一。

（二）3D封裝技術

3D封裝技術相對于2.5D封裝技術在集成度上更進了一步，它實現了芯片在垂直方向上的堆疊。這一技術的關鍵在于通孔（Through - Silicon Via，TSV）技術的應用。通過在芯片上制作微小的通孔，不同層次的芯片或組件能夠?qū)崿F(xiàn)垂直互連。

這種垂直堆疊的方式為人工智能芯片帶來了多方面的提升。一方面，它極大地提高了芯片的集成度，能夠在更小的體積內容納更多功能的芯片。例如，在一些需要高性能計算的人工智能應用場景中，可以將多個處理核心、存儲單元等不同功能的芯片垂直堆疊在一起，形成一個功能強大的芯片組合。另一方面，3D封裝技術縮短了互連距離，芯片之間的垂直連接使得信號傳輸?shù)穆窂礁蹋瑥亩行Ы档土斯摹Ｔ谌斯ぶ悄苄酒倪\行過程中，功耗是一個重要的考量因素，較低的功耗意味著更低的散熱需求和更長的電池續航時間（對于移動設備中的人工智能芯片應用來說）。同時，由于集成度的提高和信號傳輸距離的縮短，芯片的整體性能得到顯著提升。例如在圖像識別、語音識別等人工智能任務中，3D封裝的芯片能夠更快地處理數據，提高識別的速度和準確性。

（三）扇出型封裝技術

扇出型封裝技術是一種新型的封裝技術，它對芯片的封裝結構進行了重構。在這種封裝方式中，芯片的I/O引腳被重新布局在封裝基板的邊緣，形成扇出型結構。

這種結構的優勢首先體現在封裝尺寸的減小上。通過將I/O引腳合理地布局在邊緣，能夠有效利用空間，使得封裝后的芯片體積更小。對于人工智能芯片來說，在一些對空間要求嚴格的設備中，如智能手機、可穿戴設備等，扇出型封裝技術能夠滿足其小型化的需求。其次，扇出型封裝技術提高了I/O密度。更多的I/O引腳可以在有限的邊緣空間內布局，這意味著芯片能夠與外部設備或其他組件進行更多的數據交互。在人工智能系統中，芯片需要與傳感器、存儲器等多種組件進行通信，高I/O密度能夠確保數據的快速傳輸和交互。此外，這種結構還提高了封裝的可靠性。合理的引腳布局和封裝結構減少了信號干擾和連接故障的可能性，使得芯片在長時間運行過程中更加穩定可靠。

（四）異質集成封裝技術

異質集成封裝技術的核心是將不同材料、工藝和功能的芯片或組件集成在一起。在人工智能芯片中，不同的功能模塊可能需要不同的材料和工藝來實現最佳性能。例如，處理邏輯運算的部分可能采用一種工藝和材料，而存儲部分可能需要另一種更適合存儲功能的工藝和材料。

異質集成封裝技術通過采用先進的封裝材料和工藝，實現了這些不同芯片或組件之間的無縫連接和高效互操作。這種封裝方式充分發揮了不同芯片或組件的優勢，實現了人工智能芯片在性能、功耗和成本等方面的優化。例如，將高性能的計算芯片與低功耗的傳感器芯片集成在一起，可以在滿足人工智能任務計算需求的同時，降低整體功耗。同時，通過合理的集成設計，可以避免不必要的重復功能模塊，從而降低芯片的成本。此外，異質集成封裝技術還可以根據不同的應用需求，靈活地組合不同的芯片或組件，提高了芯片的適用性和可擴展性。

三、人工智能芯片先進封裝技術的應用領域

（一）高性能計算領域

在高性能計算領域，人工智能芯片需要具備強大的計算能力和高效的數據處理能力，以滿足復雜的人工智能算法的運行需求。先進封裝技術在這個領域發揮著至關重要的作用。

2.5D封裝和3D封裝技術能夠提高芯片的集成度和計算密度。例如，在深度學習算法的訓練過程中，需要大量的計算資源來處理海量的數據。采用2.5D或3D封裝的人工智能芯片可以將多個計算核心集成在一起，形成一個強大的計算集群，大大提高了計算速度。同時，這些封裝技術通過優化芯片間的互連方式，如2.5D封裝中的硅中介層和3D封裝中的通孔技術，降低了數據傳輸?shù)难舆t，使得數據能夠在不同計算核心之間快速流動，提高了整個計算系統的效率。此外，先進封裝技術還可以將高性能的計算芯片與大容量的存儲芯片緊密集成，例如采用CoWoS封裝的高端GPU可以集成HBM（高帶寬內存），確保卓越的計算性能與內存帶寬，滿足高性能計算中對數據存儲和讀取速度的要求。

（二）物聯網領域（自動駕駛、智能家居等）

1. 自動駕駛

在自動駕駛領域，人工智能芯片需要處理來自多個傳感器（如攝像頭、雷達、激光雷達等）的實時數據，并快速做出決策。先進封裝技術有助于人工智能芯片的小型化和集成化。

扇出型封裝技術可以使芯片的體積更小，滿足自動駕駛汽車中對芯片安裝空間的嚴格要求。例如，在汽車的電子控制單元（ECU）中，空間有限，扇出型封裝的人工智能芯片能夠更緊湊地安裝。同時，異質集成封裝技術可以將不同功能的芯片（如處理圖像識別的芯片和處理雷達信號的芯片）集成在一起，提高了芯片對不同類型傳感器數據的綜合處理能力。這有助于實現更準確的環境感知和更快速的決策，例如在識別道路標志、檢測車輛和行人等任務中發揮重要作用。

2. 智能家居

在智能家居系統中，人工智能芯片需要集成多種功能，如語音識別、圖像識別、傳感器數據處理等。先進封裝技術可以將這些功能集成在一個芯片上或者將多個芯片緊密集成在一起。

例如，智能家居設備中的語音助手需要進行語音識別和自然語言處理，圖像識別功能用于識別家庭中的人員或物體。采用異質集成封裝技術，可以將語音處理芯片、圖像識別芯片以及與其他傳感器（如溫度傳感器、光線傳感器等）交互的芯片集成在一起，實現單芯片解析語音命令、消除噪音及面部識別等功能，從而提高智能家居系統的智能化水平和整體性能，并且降低設備的成本和體積。

（三）特定領域（醫療健康、航空航天等）

1. 醫療健康

在醫療健康領域，人工智能芯片的應用正在不斷拓展。例如，在醫學影像分析中，需要對X光、CT、MRI等影像進行快速準確的分析，以輔助醫生進行診斷。

先進封裝技術可以將高性能的計算芯片與專門用于影像處理的芯片集成在一起，提高影像分析的速度和準確性。3D封裝技術可以在有限的空間內集成更多的功能模塊，滿足醫療設備對小型化和高性能的要求。此外，在醫療健康領域的可穿戴設備中，如智能手環、智能手表等，扇出型封裝技術可以使人工智能芯片更小、更節能，從而延長設備的續航時間，同時可以集成多種傳感器（如心率傳感器、運動傳感器等）的處理功能，實現對用戶健康數據的實時監測和分析。

2. 航空航天

在航空航天領域，對芯片的可靠性、性能和功耗等方面有著極高的要求。人工智能芯片在航空航天中的應用包括飛行控制系統、衛星通信、航天飛行器的自主導航等。

異質集成封裝技術可以將不同功能和可靠性要求的芯片集成在一起，例如將高性能的計算芯片與抗輻射能力強的芯片集成，滿足航空航天環境的特殊需求。2.5D封裝技術可以提高芯片間的通信速度和集成度，確保在航空航天復雜的電子系統中數據的快速傳輸和處理。同時，先進封裝技術有助于降低芯片的功耗，這對于航空航天設備中有限的能源供應來說至關重要。

四、人工智能芯片先進封裝技術應用的成功案例

（一）蘋果公司的MacStudio電腦

蘋果公司在2022年推出，并于2023年更新的高端MacStudio電腦中采用了Chiplet小芯片互聯技術。其采用的M系列處理器由臺積電生產，這一案例展示了Chiplet技術在高端電腦產品中的成功應用。

Chiplet技術可以將小芯片（芯粒）像積木一樣垂直或水平封裝在一起。在MacStudio電腦的M系列處理器中，這種封裝方式有助于提高芯片的性能和功能集成度。通過將不同功能的小芯片進行合理封裝，實現了處理器在有限的空間內具備更強大的計算能力、圖形處理能力等多方面的性能提升。例如，將處理邏輯運算的芯粒和負責圖形渲染的芯粒進行有效的Chiplet封裝，使得MacStudio電腦在運行圖形密集型應用（如視頻編輯、3D建模等）和復雜的計算任務時能夠更加高效地運行。同時，這種封裝方式也為蘋果公司在芯片設計上提供了更大的靈活性，能夠根據不同的產品需求和性能目標，快速組合不同的芯粒來定制芯片，滿足MacStudio電腦在高端市場的定位和用戶對高性能的需求。

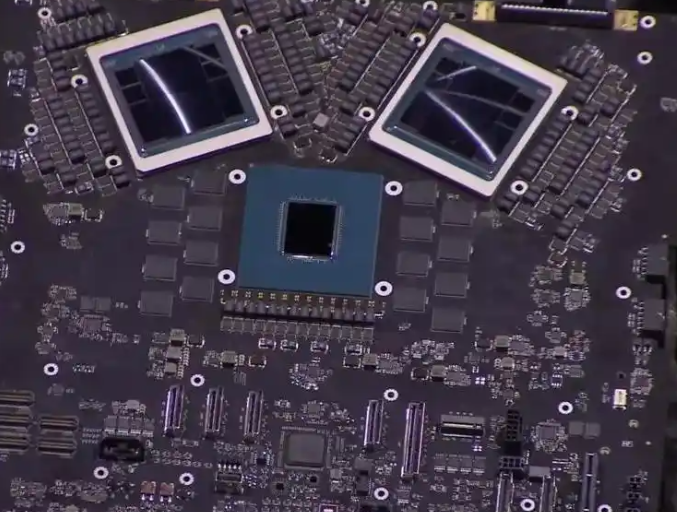

（二）英偉達的算力芯片

英偉達的算力芯片采用了臺積電的CoWoS方案，這是一種2.5D多芯片封裝技術。

在人工智能計算領域，尤其是深度學習、5G網絡、節能的數據中心等存儲密集型任務方面，這種封裝技術發揮了重要作用。CoWoS方案具備提供更高的存儲容量和帶寬的優勢。例如，在深度學習算法中，需要大量的數據存儲和快速的數據讀取來支持神經網絡的訓練和推理過程。CoWoS封裝的英偉達算力芯片能夠滿足這一需求，通過將計算芯片與高帶寬內存（HBM）等組件進行2.5D封裝，實現了計算與存儲之間的高速數據傳輸，提高了整個芯片系統的性能。這種成功的封裝應用使得英偉達的算力芯片在全球數據中心、人工智能研究機構等領域得到廣泛應用，成為推動人工智能技術發展的重要硬件支撐。

（三）華邦與華虹半導體在邊緣人工智能芯片封裝的創新

華邦與華虹半導體等領先制造商在邊緣人工智能芯片封裝方面推出了處理芯片上堆疊定制DRAM的突破方案。

在邊緣計算場景下，與傳統的SRAM方案相比，這種技術具有明顯的優勢。它不僅增大了高速緩存容量，而且確保了數據訪問速度，以低成本實現了中端算力的飛躍。在邊緣人工智能應用中，例如工業物聯網中的智能傳感器、智能家居中的小型設備等，這些設備對成本較為敏感，同時又需要一定的計算能力來進行數據處理和人工智能算法的運行。華邦和華虹半導體的這種封裝創新方案滿足了邊緣設備的需求，使得邊緣人工智能芯片能夠在性能和成本之間達到較好的平衡，從而推動了邊緣人工智能應用的發展，為邊緣人工智能芯片在各種物聯網設備中的廣泛應用提供了成功的范例。

五、人工智能芯片先進封裝技術的未來趨勢

（一）向更高密度集成發展

隨著人工智能算法的日益復雜和對計算能力需求的不斷增長，未來人工智能芯片先進封裝技術將朝著更高密度集成的方向發展。

一方面，在3D封裝技術的基礎上，將進一步探索垂直晶體管堆疊技術。從2028年起，F(xiàn)inFET和全柵極（GAA）結構將邁向CFET和三維超大規模集成電路，引領10納米尺度下的精準垂直堆疊與互連。這種垂直晶體管堆疊技術將能夠在更小的空間內集成更多的晶體管，從而提高芯片的計算能力。例如，在數據中心的人工智能計算中，需要處理海量的數據，更高密度的晶體管集成可以實現更強大的并行計算能力，加速深度學習算法的訓練和推理過程。

另一方面，異質集成封裝技術也將不斷發展，更加靈活地將不同材料、工藝和功能的芯片或組件集成在一起。未來可能會出現更多種類的功能芯片集成到一個人工智能芯片中，例如將量子計算組件與傳統的CMOS芯片集成，以探索新的計算模式和提升人工智能芯片的性能極限。

（二）滿足不同應用場景的定制化需求

不同的人工智能應用場景對芯片的性能、功耗、尺寸等方面有著不同的要求。未來的先進封裝技術將更加注重定制化，以滿足多樣化的需求。

在云計算領域，人工智能芯片需要具備極高的計算能力和大容量的存儲，以應對大規模數據的處理。因此，針對云應用的人工智能芯片封裝可能會采用2.5D或3D封裝技術，集成更多的計算核心和高帶寬內存，同時優化散熱設計以滿足高功耗的運行需求。

而在邊緣計算和物聯網設備中，如智能家居、可穿戴設備等，對芯片的功耗、尺寸和成本更為敏感。未來的封裝技術將致力于開發更小尺寸、更低功耗的封裝方案，例如扇出型封裝技術可能會進一步優化，以實現更小的封裝體積和更低的功耗。同時，異質集成封裝技術也可以根據不同設備的功能需求，定制集成不同的傳感器芯片、處理芯片等，實現個性化的人工智能芯片解決方案。

（三）解決成本和可靠性問題

目前，一些先進封裝技術如Chiplet雖然具有很多優勢，但成本較高，限制了其在中低端市場的應用。未來，降低成本將是人工智能芯片先進封裝技術發展的一個重要趨勢。

一方面，通過改進制造工藝和優化封裝結構，提高生產效率，降低封裝的制造成本。例如，在Chiplet封裝技術中，尋找更高效的小芯片拼接工藝，減少生產過程中的浪費和額外的工藝步驟。另一方面，隨著技術的發展，封裝材料也將不斷創新，尋找成本更低且性能優良的替代材料，從而降低整個封裝的成本。

同時，封裝過程中的可靠性和穩定性問題也是需要重點解決的。在高密度集成的情況下，芯片之間的互連可靠性、散熱問題以及電磁兼容等都面臨挑戰。未來將加強對這些問題的研究，開發新的測試方法和
