PCBA應力測試與PCBA線路板清洗劑介紹

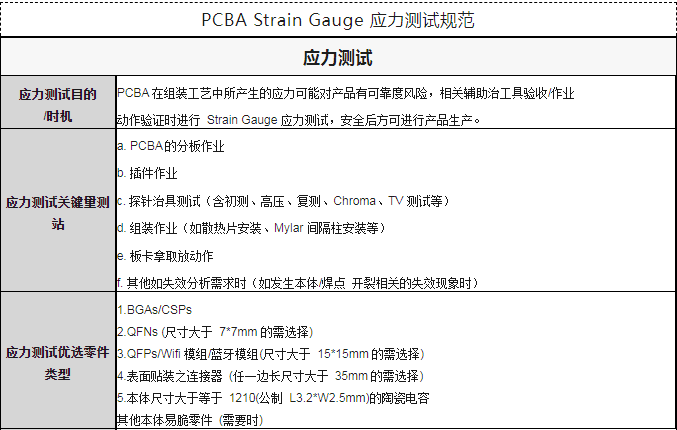

PCBA應力測試的目的：

PCBA在組裝工藝中所產生的應力可能對產品有可靠度風險，相關輔助工具驗收/作業動作驗證時進行Strain Gauge應力測試，安全后方可進行產品生產。

PCBA應力測試工序：

1、PCBA的分板作業

2、插件作業

3、探針治具測試（含初測、高壓、復測、Chroma、TV測試等）

4、組裝作業（如散熱片安裝、Mylar間隔柱安裝等）

5、板卡拿取放動作

6、其他如失效分析需求時（如發生本體/焊點開裂相關的失效現象時）

PCBA應力測試器件：

1、BGAs/CSPs

2、QFNs(尺寸大于 7*7mm 的需選擇)

3、QFPs/Wifi模組/藍牙模組(尺寸大于15*15mm的需選擇)

4、表面貼裝之連接器(任一邊長尺寸大于35mm的需選擇)

5、本體尺寸大于等于1210(公制L3.2*W2.5mm)的陶瓷電容

其他本體易脆零件(需要時)

PCBA電路板/線路板清洗劑介紹

PCBA電路板/線路板清洗：

為了保證PCBA的高可靠性、電器性能穩定性和使用的壽命,提升PCBA組件質量及成品率,避免污染物污染及因此產生的電遷移,電化學腐蝕而造成電路失效。需要對PCBA焊接工藝后的錫膏殘留、助焊劑殘留、油污、灰塵、焊盤氧化層、手印、有機污染物及Particle等進行清洗。

合明科技為您提供專業電路板清洗工藝解決方案。

PCBA電路板/線路板清洗劑應用：

主要用于清除電子組裝件、4G5G光模塊、5G電源板、5G微波板、5G天線、儲能線路板、電子元器件、BMS電池管理系統PCBA線路板(電路板)清洗、5G電子產品PCBA線路板(電路板)、模組清洗、BGA高新元器件清洗、 FPC線路板清洗、汽車電子線路板清洗、ECU發動機行車管理系統PCBA線路板(電路板).上的錫膏或者助焊劑、錫膏殘留物。

PCBA電路板/線路板清洗劑W3000介紹

電路板/線路板清洗劑W3000 是針對 PCBA 焊后清洗開發的一款堿性水基清洗劑，是一款環保洗板水。能夠快速有效的去除焊后錫膏、助焊劑及油污、灰塵等殘留物質。適用于超聲波和噴淋清洗工藝。該產品采用我公司專利技術研發，清洗力強，氣味清淡，不含鹵素，無閃點。溫和的配方使其對敏感金屬合金具有良好的材料兼容性，是一款理想的環保型水基清洗劑。

電路板/線路板清洗劑W3000的產品特點：

1、清洗負載能力高，可過濾性好，具有超長的使用壽命，維護成本低。

2、能夠有效清除元器件底部細小間隙中的殘留物，清洗之后焊點保持光亮。

3、配方溫和，特別適用于較長接觸時間的清洗應用。對 PCBA 上各種零器件無影響，材料兼容性好。

4、不含鹵素，無閃點，使用安全，不需要額外的防爆措施。

5、無泡沫，適合用在噴淋清洗工藝中。

6、不含固態物質，被清洗件和清洗設備上無殘留，無發白現象。

電路板/線路板清洗劑W3000的適用工藝：

W3000環保洗板水適用在超聲波清洗工藝和噴淋清洗工藝中。

電路板/線路板清洗劑W3000產品應用：

W3000環保洗板水主要用于去除PCBA 焊接工藝后的錫膏、助焊劑殘留。對油污也有一定的溶解性。

超聲波清洗工藝：

W3000用在超聲波清洗工藝中，可批量清洗結構復雜的電子組裝件，對于底座低間隙的助焊劑殘留物也能達到很好的清洗效果。在超聲波清洗工藝中，將待清洗件浸沒在清洗槽中，利用超聲波在清洗劑中的空化作用、加速度作用及直進流作用，和清洗劑對污垢的超強溶解性相結合，使污垢層被溶解、分散、乳化，或剝離而達到清洗目的。

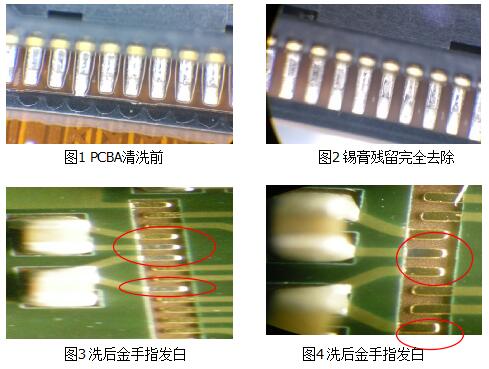

具體應用效果如下列表中所列：
