一、芯片金屬鍵合技術原理

芯片金屬鍵合技術是將芯片與其他部件（如基板等）通過金屬間的相互作用連接在一起的技術。

（一）鍵合的基本過程 在傳統的芯片鍵合過程中，首先要對鍵合的表面進行處理，這包括清潔等操作以確保表面沒有雜質等干擾因素。例如在半導體制造的芯片鍵合工藝中，若表面有污垢或氧化物等，會影響后續鍵合效果。對于金屬鍵合而言，通常會采用蒸發、濺射等鍍膜工藝在芯片或基板的鍵合表面形成金屬薄膜層，常見的金屬有金、銀、鋁等。然后將芯片與對應的部件進行貼合，在一定的條件下使金屬原子間形成鍵合。比如在某些工藝中，當采用金 - 金鍵合時，在合適的溫度、壓力和氣氛環境下，金原子之間會發生擴散等相互作用從而實現鍵合。

（二）不同金屬鍵合方式的原理

• 熱壓鍵合：這種方式是在一定的溫度和壓力下促使金屬原子相互擴散和緊密接觸實現鍵合。以金 - 鋁熱壓鍵合為例，加熱到適當溫度時，金和鋁原子的活性增加，在壓力的作用下，兩種金屬原子相互擴散，在界面處形成合金層，從而實現芯片與基板或者其他部件的連接。一般來說，溫度可能在幾百攝氏度，壓力根據具體的設備和工藝要求會有所不同，例如在一些小型芯片的鍵合中壓力可能在幾十兆帕到幾百兆帕之間。

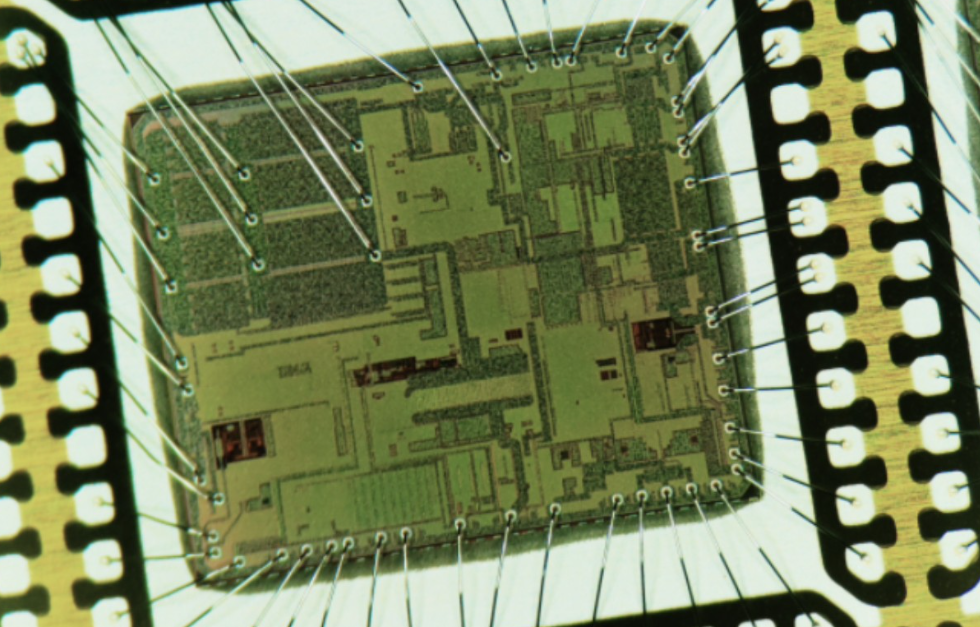

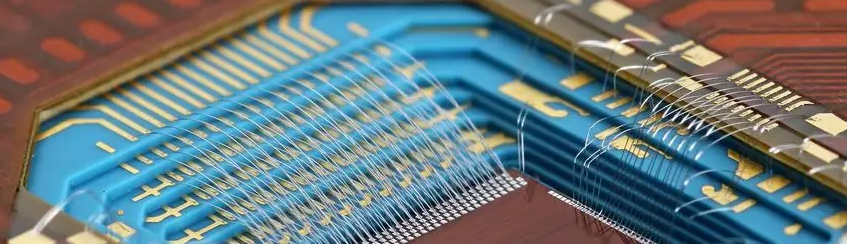

• 超聲鍵合：利用超聲振動能量使金屬表面的氧化膜破裂并促使金屬原子間的鍵合。當超聲振動施加到鍵合工具（如鍵合絲與芯片的鍵合點）時，振動能量使金屬表面的氧化層破碎并被去除，使得純凈的金屬表面相互接觸，然后在壓力的作用下，金屬原子之間形成鍵合。例如在鋁絲鍵合中，超聲振動頻率可能在幾十千赫茲到幾百千赫茲之間，通過超聲換能器將電能轉換為機械能，使鋁絲與芯片的鋁焊盤之間實現良好的鍵合。

（三）與其他鍵合技術的比較原理差異 與聚合物鍵合（如環氧樹脂鍵合）相比，金屬鍵合具有更好的導電性。環氧樹脂鍵合主要依靠高分子聚合物的黏附作用，它是一種物理黏附過程，而金屬鍵合是基于金屬原子間的化學鍵合（如金屬鍵等），能夠提供更可靠的電連接。例如在一些高頻電路芯片的封裝中，需要良好的導電性，金屬鍵合就更具優勢。與倒裝芯片鍵合技術相比，雖然倒裝芯片鍵合也涉及到金屬連接（如通過焊球凸塊連接），但芯片金屬鍵合技術不一定是倒裝結構，它可以應用于各種芯片與不同部件的連接場景，并且鍵合方式可以更加多樣化，如除了類似倒裝芯片的焊球連接方式，還有平面金屬直接鍵合等方式。

二、芯片金屬鍵合技術的應用領域

芯片金屬鍵合技術在眾多領域都發揮著關鍵作用。

（一）半導體芯片制造與封裝 在半導體產業中，這是一項基礎性的技術。從芯片制造角度看，將晶圓上切割下來的芯片鍵合到引線框架或者印刷電路板（PCB）上是封裝過程中的重要步驟。例如在傳統的雙列直插式封裝（DIP）、小外形封裝（SOP）等封裝形式中，芯片金屬鍵合技術用于將芯片固定在相應的封裝基板上，實現芯片與外部電路的初步連接。在更先進的封裝技術如系統級封裝（SiP）和3D封裝中，金屬鍵合技術更是不可或缺。在SiP中，可能會將多個不同功能的芯片（如處理器芯片、存儲芯片等）通過金屬鍵合技術集成在一個封裝內，實現小型化和多功能化。在3D封裝中，金屬鍵合可實現芯片在垂直方向上的堆疊連接，大大提高了封裝密度，像英特爾等公司在其先進的3D封裝產品中廣泛應用了金屬鍵合技術來實現芯片間的高速互聯和緊密集成。 （二）光電器件領域 對于光電器件，如發光二極管（LED）、激光二極管等，芯片金屬鍵合技術有助于提高器件的性能和可靠性。在LED制造中，芯片與散熱基板之間的金屬鍵合可以有效地將芯片產生的熱量傳導出去，因為金屬具有良好的熱導率。例如采用銀漿等金屬材料進行鍵合，既可以實現電氣連接又能保證熱量的快速散發，從而提高LED的發光效率和使用壽命。在垂直腔面發射激光器（VCSEL）器件的制作中，金屬鍵合技術可用于制備特殊的器件結構，例如通過金屬鍵合實現襯底倒扣等工藝，能夠在不影響器件原有光學性質的基礎上改善其熱學性能，提高器件的穩定性和工作效率。 （三）微機電系統（MEMS） MEMS器件通常是微小的機械和電子系統的集成。芯片金屬鍵合技術在MEMS中的應用可以實現不同功能部件之間的連接和集成。例如在加速度計、陀螺儀等MEMS傳感器中，將微機械結構（如懸臂梁、質量塊等）與傳感器的電路芯片通過金屬鍵合連接起來。一方面可以實現信號的傳輸，另一方面可以保證整個器件的機械穩定性。在微流體芯片中，金屬鍵合技術可用于連接不同的微通道層或者將微流體芯片與驅動電路芯片連接起來，實現對微流體的精確控制和檢測等功能。

三、芯片金屬鍵合技術的優勢和不足

（一）優勢

• 良好的導電性 金屬本身是優良的導電體，通過金屬鍵合技術形成的連接能夠為芯片提供穩定可靠的電通路。在現代高速、高頻的芯片電路中，例如在5G通信芯片或者高速處理器芯片的封裝中，低電阻的金屬鍵合可以確保信號的快速傳輸，減少信號延遲和衰減。以金 - 金鍵合為例，其具有極低的接觸電阻，能夠滿足高頻率信號傳輸?shù)囊螅ＷC芯片內部電路與外部電路之間的高效通信。

• 較高的熱導率 金屬的熱導率較高，這使得芯片在工作過程中產生的熱量能夠通過金屬鍵合界面有效地傳導出去。在功率芯片（如大功率的射頻放大器芯片、電力電子芯片等）中，良好的散熱是保證芯片正常工作和延長使用壽命的關鍵因素。例如鋁 - 銅鍵合，鋁和銅都具有較高的熱導率，能夠?qū)⑿酒臒崃靠焖賯鬟f到散熱片或者封裝基板上，防止芯片因過熱而性能下降甚至損壞。

• 鍵合強度較高 與一些聚合物鍵合相比，金屬鍵合形成的連接具有較高的機械強度。在芯片受到外界應力（如在運輸過程中的振動、沖擊，或者在使用環境中的溫度變化引起的熱應力等）時，金屬鍵合能夠保證芯片與基板或者其他部件之間的連接穩定性。例如在航空航天等對可靠性要求極高的領域使用的芯片，金屬鍵合技術可以確保芯片在惡劣的機械和溫度環境下依然能夠正常工作。

（二）不足

• 成本較高 金屬鍵合技術往往需要較為精密的設備和高純度的金屬材料。例如在采用金作為鍵合金屬時，金的價格昂貴，并且在鍵合過程中，如采用濺射鍍膜等工藝制備金薄膜層，設備成本和運行成本都較高。此外，一些金屬鍵合工藝（如熱壓鍵合）對工藝參數的控制要求嚴格，需要高精度的溫度和壓力控制系統，這也增加了成本。

• 可能存在金屬間化合物的影響 在某些金屬鍵合過程中，如金 - 鋁鍵合，隨著時間的推移和在一定的溫度、濕度等環境條件下，可能會形成金屬間化合物。這些金屬間化合物的電學和機械性能可能與原始的金屬不同，會影響鍵合的長期穩定性。例如，金 - 鋁鍵合形成的金屬間化合物可能會導致接觸電阻增大，從而影響芯片的電學性能。

• 工藝復雜性 不同的金屬鍵合方式需要不同的工藝條件，如熱壓鍵合需要精確控制溫度、壓力和時間，超聲鍵合需要合適的超聲頻率和功率等。這些工藝參數的優化和控制較為復雜，并且在大規模生產中要保證每個芯片的鍵合質量都達到標準是具有挑戰性的。例如在大規模生產手機芯片時，要確保每一個芯片的金屬鍵合都符合要求，需要嚴格的工藝監控和質量控制體系。

四、芯片金屬鍵合技術的發展歷程

（一）早期發展階段 芯片金屬鍵合技術的起源可以追溯到半導體產業的早期。在早期的晶體管和小規模集成電路時代，金屬鍵合技術就開始被應用于將芯片連接到封裝基板上。當時的鍵合技術相對簡單，主要采用一些傳統的金屬連接方法，如采用簡單的焊接技術將芯片的引腳與基板上的線路連接起來。例如，早期的二極管和三極管芯片，通過手工焊接或者簡單的機器焊接將芯片的金屬引腳與印刷電路板連接，這可以看作是芯片金屬鍵合技術的雛形。這個階段的金屬鍵合主要以滿足基本的電氣連接和芯片固定為目的，鍵合的精度和可靠性相對較低。 （二）技術改進與多樣化發展階段 隨著半導體技術的發展，芯片的集成度不斷提高，對金屬鍵合技術的要求也越來越高。在這個階段，出現了更多種類的金屬鍵合方式。例如熱壓鍵合技術得到了發展，通過精確控制溫度和壓力，可以實現更加精細的芯片與基板之間的連接。同時，超聲鍵合技術也開始被應用，它解決了一些金屬表面氧化膜影響鍵合質量的問題。在20世紀中葉到后期，隨著大規模集成電路的出現，金屬鍵合技術開始朝著提高鍵合密度、降低接觸電阻等方向發展。例如在一些內存芯片的封裝中，采用了新的金屬鍵合工藝，提高了芯片與封裝基板之間的連接效率，同時減少了信號傳輸?shù)难舆t。 （三）現代先進封裝中的發展階段 進入現代，隨著芯片制造技術向納米級邁進以及先進封裝技術（如3D封裝、系統級封裝等）的興起，芯片金屬鍵合技術面臨著新的挑戰和機遇。一方面，鍵合的精度要求達到了納米級別，例如在3D封裝中芯片之間的垂直金屬連接，需要極高的對準精度。像一些先進的鍵合設備可以實現亞微米甚至納米級別的對準精度。另一方面，為了滿足高性能芯片的需求，金屬鍵合技術在提高導電性、散熱性的同時，還要兼顧與其他封裝工藝的兼容性。例如在系統級封裝中，金屬鍵合技術需要與芯片堆疊、布線等工藝相互配合，實現多功能芯片的一體化封裝。同時，新的金屬材料和鍵合工藝也不斷涌現，如混合鍵合技術，它結合了不同的鍵合機制（如金屬 - 金屬鍵合和介電 - 介電鍵合），進一步提高了封裝的性能和集成度。

五、芯片金屬鍵合技術的未來趨勢

（一）更高的鍵合精度 隨著芯片制造工藝不斷向更小的尺寸發展，如進入到3納米甚至更小的制程，芯片金屬鍵合技術需要更高的鍵合精度。未來，鍵合設備的對準精度有望進一步提高到納米甚至亞納米級別。例如在超精細的芯片堆疊封裝中，每層芯片之間的金屬連接需要精確到納米尺度，以確保信號傳輸?shù)臏蚀_性和芯片的整體性能。這將需要研發更加先進的鍵合設備和工藝控制技術，如高精度的光學對準系統、精確的壓力和溫度控制技術等。 （二）新材料和新工藝的應用

• 新材料方面：將會探索更多具有優良性能的金屬材料用于鍵合。除了傳統的金、銀、鋁等金屬，可能會有一些合金或者新型金屬材料被引入。例如，一些具有高導電性和高熱導率的金屬合金，它們可能在成本和性能之間取得更好的平衡。此外，還可能會研究金屬與其他材料（如碳納米管、石墨烯等具有特殊電學和熱學性能的材料）的復合鍵合，以實現更優異的綜合性能。

• 新工藝方面：混合鍵合工藝將不斷發展和完善。混合鍵合能夠結合不同鍵合方式的優勢，未來有望在更多類型的芯片封裝中得到廣泛應用。例如，將金屬鍵合與介電鍵合更好地結合，在提高電學性能的同時，改善封裝的機械穩定性和可靠性。此外，低溫鍵合工藝也將是一個研究熱點，因為低溫鍵合可以減少對芯片和其他材料的熱損傷，對于一些溫度敏感的芯片（如某些高性能的光電器件芯片）非常重要。 （三）與其他封裝技術的深度融合 芯片金屬鍵合技術將與其他封裝技術（如引線鍵合、倒裝芯片封裝等）更加深度地融合。在未來的封裝方案中，可能會綜合運用多種封裝技術，根據芯片的不同功能需求和性能要求，靈活搭配。例如在一個復雜的系統級封裝中，對于一些需要高速信號傳輸?shù)男酒K采用金屬鍵合技術進行直接連接，而對于一些對成本較為敏感的部分采用引線鍵合技術。同時，金屬鍵合技術也將與封裝設計的優化相結合，從整體上提高芯片封裝的性能、降低成本并提高生產效率。例如通過優化芯片布局和鍵合順序，實現更高效的封裝流程和更好的性能表現。

芯片封裝清洗介紹

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
