PCBA焊接與組裝的流程與特點與PCBA焊后清洗介紹

一、PCBA焊接流程

PCBA焊接是將電子元器件連接到印刷電路板(PCB)上的關鍵工藝,其基本流程包括以下幾個主要步驟:


  • 元器件準備:

    • 在進行焊接之前,需要對電子元器件進行準備工作。這包括對元器件的檢驗,確保其符合質量要求,例如檢查元器件的引腳是否有損壞、氧化等情況。對于表面貼裝元器件(SMD),還需要對其進行分類和整理,以便后續的貼片操作。

    • 同時,要根據PCB的設計要求,準備好相應的元器件數量和型號。例如,在一個手機主板的PCBA焊接中,需要準備好各種不同功能的芯片、電容、電阻等元器件,每種元器件的數量和規格都必須準確無誤,否則可能會導致焊接后的電路板無法正常工作。

  • 貼片:

    • 貼片是將表面貼裝元器件準確地放置到PCB板上相應位置的過程。這一過程通常借助貼片機來完成。貼片機通過編程,可以精確地吸取元器件,并將其放置在PCB板上預先設計好的焊盤上。

    • 在一些高精度的電子產品生產中,如電腦主板的制造,貼片機的精度可以達到非常高的水平,能夠將微小的元器件準確無誤地貼裝到PCB板上。例如,一些0.4mm間距的芯片也能被精準貼裝。

  • 焊接:

    • 回流焊:對于表面貼裝元器件,回流焊是常用的焊接方法。首先,在PCB板的焊盤上印刷焊錫膏,然后將元器件貼裝在有焊錫膏的焊盤上。接著,將PCB板送入回流焊爐,回流焊爐通過加熱使焊錫膏熔化,從而將元器件的引腳與PCB板的焊盤焊接在一起?;亓骱傅臏囟惹€是非常關鍵的,不同的元器件和焊錫膏可能需要不同的溫度曲線設置。例如,一般的無鉛焊錫膏,其預熱溫度可能在150 - 180°C之間,峰值溫度可能達到230 - 250°C左右。

    • 波峰焊:當涉及到插件式元器件(Through - Hole Technology,THT)時,波峰焊是一種常見的焊接方式。在波峰焊過程中,將插好元器件的PCB板通過一個熔融焊料形成的波峰,使元器件的引腳與PCB板的焊盤被焊料浸潤并焊接在一起。不過,波峰焊存在一些不足之處,例如它不能在焊接面分布高密度、細間距貼片元件,而且容易出現橋接、漏焊等問題,并且在焊接過程中PCB板受到較大熱沖擊,可能會導致翹曲變形。

  • 清洗:

    • 焊接完成后,PCB板上可能會殘留一些助焊劑、焊錫渣等雜質。清洗的目的就是去除這些雜質,以保證PCB板的電氣性能和可靠性。清洗可以使用專門的清洗溶劑,如酒精、清洗液等。清洗方式有浸泡清洗、噴霧清洗等多種方式。

    • 在一些對清潔度要求較高的電子產品中,如醫療設備的電路板,清洗過程尤為重要,因為殘留的雜質可能會影響設備的性能和安全性。

  • 質量檢驗:

    • 質量檢驗是確保PCBA焊接質量的重要環節。檢驗內容包括焊點的外觀檢查,如焊點是否飽滿、光滑,有無虛焊、短路等缺陷。可以使用放大鏡、顯微鏡等工具進行檢查。

    • 除了外觀檢查,還會進行電氣性能測試,例如使用測試儀器檢查電路的連通性、電阻值、電容值等是否符合設計要求。在一些大規模生產的電子產品中,如手機生產線上,會采用自動化的測試設備對PCBA進行快速、準確的質量檢驗。

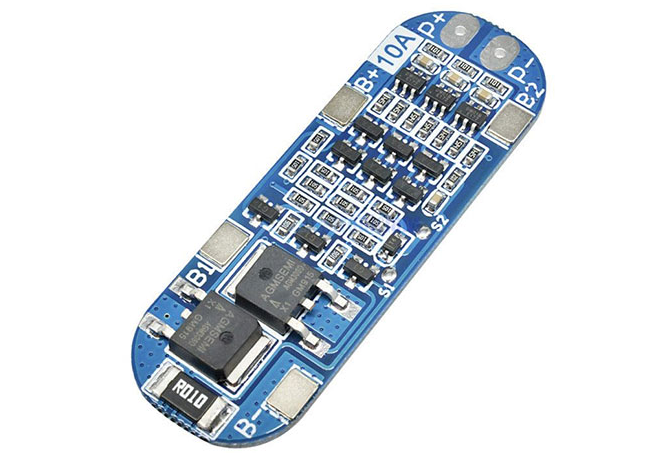

    • image.png

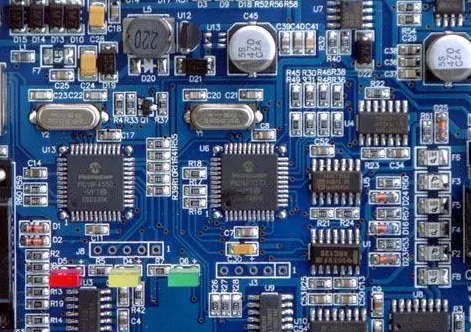

二、PCBA組裝流程

PCBA組裝是一個將各種電子元器件安裝到印刷電路板(PCB)上并使其成為一個完整的電路板組件的過程,其流程如下:

  • 電路板準備:

    • 首先要對PCB板進行檢查,查看是否有物理損壞,如線路是否有斷路、短路,板層之間是否有分層等情況。同時,要確保PCB板的尺寸、厚度等規格符合設計要求。

    • 在一些多層PCB板的組裝中,例如手機主板這種高度集成化的多層PCB板,對PCB板的前期檢查更為嚴格,因為任何微小的缺陷都可能影響整個電路板的性能。

  • 元器件安裝規劃:

    • 根據PCB板的設計圖紙,確定各個電子元器件的安裝位置和安裝順序。對于一些大型的、復雜的電路板,可能需要制定詳細的安裝計劃,以確保安裝過程的高效和準確。

    • 例如在服務器主板的組裝中,由于其上面的元器件種類繁多,包括各種處理器、內存插槽、電源管理芯片等,需要精心規劃安裝順序,避免在安裝過程中對已安裝的元器件造成損壞。

  • 表面貼裝(SMT):

    • 這一過程與焊接流程中的貼片類似,將表面貼裝元器件準確地貼裝到PCB板上。在一些自動化程度較高的生產線中,貼片機可以按照預先編程的程序,快速而準確地完成大量表面貼裝元器件的貼裝工作。

    • 例如在電視主板的生產中,通過高速貼片機可以在短時間內將眾多的貼片電容、電阻等元器件貼裝到PCB板上,大大提高了生產效率。

  • 插件安裝(DIP):

    • 對于插件式元器件,如一些較大的電解電容、插件式芯片等,需要將其引腳插入到PCB板上相應的通孔中。這一過程通常由人工或自動化設備完成。在人工插件過程中,操作人員需要按照安裝規范,準確地將元器件插入到正確的位置。

    • 在一些小型電子產品的生產中,如收音機的電路板組裝,可能會采用人工插件的方式,因為其元器件數量相對較少,人工操作可以更好地控制成本。

  • 焊接與固定:

    • 完成元器件的貼裝和插件后,需要進行焊接操作,使元器件與PCB板牢固連接。如前面所述,表面貼裝元器件采用回流焊,插件式元器件采用波峰焊或手工焊接等方式。

    • 在一些對焊接質量要求極高的電子產品中,如航空航天設備中的電路板,可能會采用多種焊接方式相結合,并進行嚴格的質量控制,以確保焊接的可靠性。

  • 測試與調試:

    • 焊接完成后,要對PCBA進行測試和調試。測試內容包括電氣性能測試,如測試電路的導通性、電壓、電流等參數是否符合設計要求。還會進行功能測試,檢查電路板是否能夠實現預期的功能。

    • 例如在手機電路板的測試中,會通過專門的測試設備模擬手機的各種工作狀態,如通話、上網、拍照等功能,以檢測電路板是否正常工作。如果發現問題,就需要進行調試,找出問題所在并進行修復。

  • 組裝后檢查:

    • 最后要對組裝完成的PCBA進行全面檢查,包括外觀檢查,查看是否有元器件安裝歪斜、焊接不良等情況,以及再次進行電氣性能和功能的抽檢,確保產品質量符合要求。


三、PCBA焊接特點分析

  • 工藝復雜性:

    • PCBA焊接涉及多種焊接技術,如回流焊和波峰焊,每種焊接技術都有其獨特的工藝要求。回流焊需要精確控制溫度曲線,包括預熱、升溫、回流、冷卻等多個階段,每個階段的溫度、時間等參數都需要根據元器件和焊錫膏的特性進行調整。例如,不同的焊錫膏可能有不同的熔點和活性溫度范圍,需要相應地調整回流焊的溫度曲線,以確保焊錫膏能夠充分熔化并形成良好的焊點。

    • 波峰焊則需要考慮焊料波峰的高度、速度、角度等因素,以及PCB板在波峰中的浸入深度和時間。如果這些參數設置不當,就容易出現焊接缺陷,如橋接、漏焊等。而且,在進行混裝(既有表面貼裝元器件又有插件式元器件)的PCBA焊接時,需要合理安排焊接順序,先進行回流焊焊接表面貼裝元器件,再進行波峰焊或手工焊接插件式元器件,這進一步增加了工藝的復雜性。

  • 對設備和環境要求高:

    • 焊接設備的精度和穩定性對焊接質量有著至關重要的影響?;亓骱笭t需要具備精確的溫度控制能力,能夠在整個焊接過程中保持溫度的均勻性和穩定性。例如,一些高端的回流焊爐可以將溫度波動控制在極小的范圍內,從而保證焊接質量的一致性。

    • 波峰焊設備也需要能夠穩定地產生合適的焊料波峰,并且對PCB板的傳送速度和角度進行精確控制。同時,焊接環境也需要保持清潔、干燥,避免灰塵、濕氣等雜質對焊接質量產生影響。在一些對焊接質量要求極高的電子制造車間,會采用無塵車間,并對環境的溫度和濕度進行嚴格控制。

  • 焊點質量影響因素多:

    • 焊點質量是PCBA焊接的關鍵指標,而影響焊點質量的因素眾多。首先是元器件引腳和PCB板焊盤的表面處理情況,如果引腳或焊盤表面存在氧化層、油污等污染物,會影響焊錫的浸潤性,導致虛焊等缺陷。例如,在一些長時間存放的元器件中,引腳可能會發生氧化,在焊接前如果沒有進行有效的清潔處理,就很難形成良好的焊點。

    • 焊錫膏或焊料的質量也是一個重要因素,包括焊錫的成分、助焊劑的活性等。如果焊錫膏中的助焊劑活性不足,可能無法有效去除焊接表面的氧化物,從而影響焊點的質量。此外,焊接過程中的操作因素,如焊接溫度、時間、壓力(在手工焊接時)等,如果控制不當,也會導致焊點出現各種缺陷,如過熱、冷焊、焊料過多或過少等。

  • 質量檢測難度較大:

    • 由于PCBA上的焊點數量眾多且分布密集,尤其是在一些小型化、高密度的電路板上,對焊點進行全面、準確的質量檢測具有一定的難度。傳統的外觀檢查方法可能無法發現一些微小的焊接缺陷,如內部的虛焊、微短路等情況。

    • 雖然可以使用一些先進的檢測設備,如X - Ray檢測設備來檢測焊點內部的情況,但這些設備成本較高,并且對操作人員的技術要求也較高。在大規模生產中,要對每一個PCBA進行全面的高質量檢測,需要投入大量的人力、物力和時間成本。


四、PCBA組裝特點分析

  • 工序多且相互關聯:

    • PCBA組裝涵蓋了從電路板準備、元器件安裝規劃、貼裝、插件、焊接到測試調試等多個工序,每個工序之間相互關聯、相互影響。例如,如果在電路板準備階段沒有發現PCB板的線路斷路問題,在后續的元器件安裝和測試過程中就可能會出現電路不通的故障,導致整個組裝過程失敗。

    • 在貼裝和插件工序中,如果元器件的安裝位置不準確或者安裝順序錯誤,可能會影響到后續的焊接操作,甚至可能導致元器件在焊接過程中受到損壞。而且,在測試調試過程中發現的問題,可能需要追溯到前面的多個工序中去查找原因并進行修正。

  • 對精度要求高:

    • 在PCBA組裝過程中,無論是表面貼裝還是插件安裝,都需要較高的精度。對于表面貼裝元器件,由于其尺寸越來越小,如一些0201(0.6mm×0.3mm)甚至更小的貼片元器件,貼片機需要具備極高的貼裝精度,以確保元器件能夠準確地貼裝到PCB板上微小的焊盤上。

    • 在插件安裝中,雖然元器件相對較大,但也需要將引腳準確地插入到對應的通孔中,避免引腳彎曲、短路等問題。例如在電腦主板的組裝中,CPU插座、內存插槽等插件式元器件的安裝精度直接影響到整個主板的性能和穩定性。

  • 自動化程度差異大:

    • 根據生產規模和產品類型的不同,PCBA組裝的自動化程度存在較大差異。在大規模生產的電子產品中,如手機、電腦等,為了提高生產效率和產品質量的一致性,往往采用高度自動化的組裝生產線。這些生產線配備了先進的貼片機、插件機、焊接設備和測試設備等,可以實現從元器件貼裝到成品測試的全自動化生產。

    • 然而,在一些小批量生產、定制化產品或者研發階段的產品組裝中,可能會更多地采用人工組裝的方式。人工組裝雖然靈活性較高,但效率相對較低,并且容易受到人為因素的影響,如操作人員的技能水平、工作狀態等,從而導致產品質量的波動。

  • 需要多方面的技術知識和技能:

    • PCBA組裝涉及到電子電路知識、機械安裝知識、焊接技術、測試技術等多方面的知識和技能。操作人員需要了解電子元器件的特性和功能,以便正確地進行安裝和調試。例如,在安裝一些對靜電敏感的元器件時,需要采取防靜電措施,避免元器件被靜電損壞。

    • 同時,操作人員還需要掌握焊接技術,能夠根據不同的元器件和焊接要求進行合適的焊接操作。在測試調試環節,需要熟悉各種測試儀器的使用方法,能夠根據測試結果準確地判斷產品是否合格,并進行相應的故障排除。

五、PCBA焊接與組裝綜合介紹

PCBA焊接與組裝是制造印刷電路板組件的兩個核心環節,它們在整個PCBA生產過程中緊密相連、相互影響,共同決定了最終產品的質量和性能。

  • 工藝協同性:

    • 在PCBA的生產過程中,焊接和組裝工藝需要高度協同。首先,在組裝過程中的元器件貼裝和插件安裝的質量直接影響到焊接的效果。如果元器件在貼裝或插件時位置不準確,例如引腳沒有與焊盤完全對齊,在焊接時就容易出現虛焊、短路等問題。

    • 反過來,焊接的質量也會對組裝后的產品性能產生影響。例如,焊接過程中如果產生過多的熱應力,可能會導致PCB板變形,從而影響后續元器件的安裝精度或者導致已安裝的元器件受到損壞。在一些復雜的PCBA生產中,如高端智能手機的主板制造,焊接和組裝工藝需要精確配合,從最初的元器件準備到最后的成品測試,每個環節都要嚴格控制,以確保產品的高質量。

  • 質量控制的整體性:

    • 對于PCBA的質量控制,焊接和組裝環節需要作為一個整體來考慮。在焊接環節,要對焊點的質量進行嚴格控制,包括焊點的外觀、電氣性能等方面。而在組裝環節,要確保元器件的正確安裝、電路板的物理完整性等。

    • 在質量檢測過程中,不能僅僅關注焊接的焊點質量或者組裝的元器件安裝情況,而是要綜合考慮整個PCBA的性能。例如,在進行電氣性能測試時,不僅要檢查焊點的導通性,還要檢查整個電路是否能夠正常工作,包括各個元器件之間的連接是否正確、信號傳輸是否正常等。任何一個環節的質量問題都可能導致整個PCBA的故障,因此需要從整體上進行質量控制。

  • 技術發展趨勢的一致性:

    • 隨著電子技術的不斷發展,PCBA焊接和組裝技術也在朝著智能化、高精度、高效率的方向發展。在焊接技術方面,新型的焊接設備不斷涌現,如具有更精確溫度控制和更高焊接速度的回流焊爐和波峰焊設備,同時一些新的焊接技術,如激光焊接等也在特定領域得到應用。

    • 在組裝技術方面,自動化設備的智能化程度不斷提高,例如貼片機可以實現更快速、更精準的元器件貼裝,并且能夠自動檢測和糾正一些安裝錯誤。同時,隨著電子產品向小型化、輕量化、高性能化的方向發展,PCBA焊接和組裝技術也需要不斷適應這些需求,提高工藝水平和產品質量。

六、SMT工藝電路板清洗介紹

為確保PCBA電路板的高可靠性、電器性能穩定性和使用壽命,提升電路板PCBA電子組件質量及成品率,避免污染物污染及因此產生的電遷移,電化學腐蝕而造成電路失效。還必須對液冷服務器電路板焊接工藝后的錫膏殘留、助焊劑殘留、油污、灰塵、焊盤氧化層、手印、有機污染物及Particle等進行清洗。這對于液冷服務器的高效、高可靠性運行提供了有力保障。

合明科技是專業的精密電子組件水基清洗工藝及清洗方案提供商,在PCBA電路板組件、芯片封裝清洗工藝方面有著極其豐富的操作經驗。我們的水基清洗劑產品被廣泛應用于航空航天、軍品、高技術艦船、軌道交通、新能源汽車、自動駕駛超算及數據服務器、電力裝備高性能醫療器械,并得到一致好評。 選擇合明科技,選擇放心!需要高可靠性PCBA水基清洗劑更全面的型號及清洗工藝指導說明,歡迎聯系我們。
