封裝基板的常見材料
封裝基板的常見材料主要包括以下幾種:
· 塑料封裝基板:導熱率低,可靠性差,不太適合對性能要求較高的應用。
· 金屬封裝基板:導熱系數高,但熱膨脹系數往往不匹配,價格也較高。
· 陶瓷封裝基板:

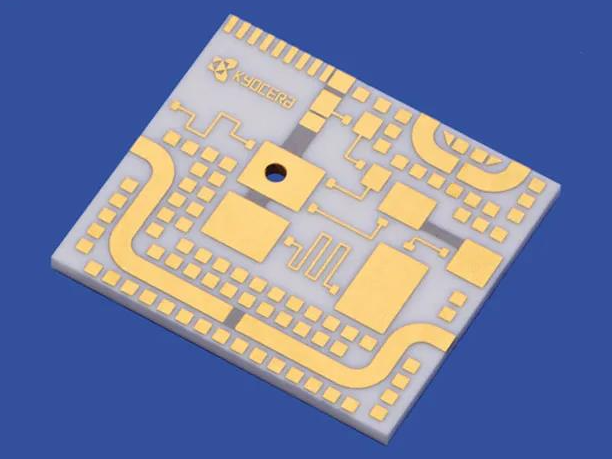

o 氧化鋁陶瓷基板:原料來源豐富,成本低,機械強度和硬度高,絕緣性能好,熱沖擊性能好,耐化學腐蝕,尺寸精度高,與金屬附著力好,是綜合性能較好的陶瓷基板材料,廣泛應用于電子工業,占陶瓷基板總量的 90%。
o 氮化鋁陶瓷基板:具有良好的導熱性、可靠的電絕緣性、低介電常數和介電損耗,與硅的熱膨脹系數相匹配,是新一代高集成度半導體基板和電子封裝的理想選擇材料,但核心原料氮化鋁粉的制備工藝復雜、能耗高、周期長、成本高。
o 氮化硅陶瓷基板:具有硬度大、強度高、熱膨脹系數小、抗氧化性好、熱腐蝕性能好、摩擦系數小等優良性能,與 Si、SiC、GaAs 等材料具有良好的匹配性,但介電性能較差,生產成本高。
o 碳化硅陶瓷基板:具有較高的熱導率,在高溫下可達 100w/(m·k)~400W/(m·k),但介電常數太高,抗壓強度低,只適合低密度封裝。
o 氧化鈹陶瓷基板:熱導率高,在高溫、高頻下電性能好,耐熱性、耐熱沖擊性和化學穩定性好,但粉末具有毒性,生產成本高,限制了其生產和應用。
o 氮化硼陶瓷基板:可以以六方晶和立方晶兩種形式結晶。
· 剛性基板:
o FR4:由玻璃纖維布浸漬在環氧樹脂中,然后經過熱壓和固化處理形成的復合材料,具有阻燃性好,機械強度高,電絕緣性能優,熱穩定性佳等特點。
o BT:具有高的玻璃化轉變溫度,較低的熱膨脹系數與介電常數,良好的絕緣性等,是 BGA 封裝的標準基板材料,也可用于 CSP 封裝。
o ABF:是一種應用于 CPU、GPU 等高端芯片封裝中的高剛性及高度耐用的材料,通常用于作為封裝基板的內層絕緣材料。
· 柔性基板:
o PI(聚酰亞胺)
o PEEK(聚醚醚酮)
o PET(聚酯)
o PDMS
封裝基板材料的特性
封裝基板材料的特性因材料種類而異:
· 氧化鋁陶瓷基板:電絕緣性能好,熱導率較高,熱沖擊性能良好,耐化學腐蝕,尺寸精度高,與金屬附著力好,但熱膨脹系數和介電常數相對較高。
· 氮化鋁陶瓷基板:導熱性出色,電絕緣性可靠,介電常數和介電損耗低,與硅的熱膨脹系數匹配良好,但制備成本高。
· 氮化硅陶瓷基板:硬度和強度高,熱膨脹系數小,抗氧化和熱腐蝕性能好,摩擦系數小,但介電性能較差,生產成本高。
· 碳化硅陶瓷基板:熱導率高,抗氧化性能好,但介電常數高,抗壓強度低。
· 氧化鈹陶瓷基板:熱導率高,在高溫高頻下電性能好,耐熱性等性能良好,但粉末有毒且生產成本高。
· 氮化硼陶瓷基板:具有不同的晶體結構,特性也有所不同。
· FR4:阻燃性好,機械強度高,電絕緣性能優,熱穩定性佳。
· BT:玻璃化轉變溫度高,熱膨脹系數和介電常數低,絕緣性好。
· ABF:高剛性,耐用。
對于一般的封裝基板,如 Al2O3 陶瓷,其熱膨脹系數和介電常數相對 Si 單晶偏高,熱導率不夠高,不適合在高頻、大功率、超大規模集成電路中使用;SiC 陶瓷熱導率高,但介電常數高且介電強度低,只適于低密度封裝;AlN 材料介電性能優良、化學性能穩定,熱膨脹系數與硅較匹配,但熱導率有發展瓶頸。
而金剛石作為新型半導體封裝基板,熱導率高達 2200~2600W/(m.K),熱膨脹系數約為 1.1×10-6/℃,在半導體、光學等方面具備其他封裝材料所達不到的優良特性。
封裝基板的作用
封裝基板主要起到以下作用:
· 為芯片提供電連接,實現芯片與外部電路的有效通信。
· 對芯片起到保護作用,防止外界環境對芯片造成損害,如物理沖擊、化學腐蝕等。
· 為芯片提供支撐,確保芯片在使用過程中的穩定性。
· 幫助芯片散熱,將芯片工作時產生的熱量有效地傳導出去,避免芯片因過熱而性能下降或損壞。
· 實現芯片的多引腳化,滿足復雜電路的連接需求。
· 縮小封裝產品的體積,提高集成度。
· 改善電性能,如降低信號干擾、提高傳輸速度等。
· 實現超高密度或多芯片的模塊化,便于系統的設計和組裝。
不同材料對封裝基板作用的影響
不同的封裝基板材料因其特性的差異,對封裝基板的作用產生不同的影響:
· 對于散熱性能,如氧化鋁陶瓷基板的熱導率相對較低,而氮化鋁、氮化硅、碳化硅等陶瓷基板的熱導率較高,能更有效地將芯片產生的熱量散發出去。
· 在電性能方面,材料的介電常數和介電損耗會影響信號傳輸?shù)乃俣群唾|(zhì)量,低介電常數和介電損耗的材料如氮化鋁更有利于高頻信號的傳輸。
· 熱膨脹系數的匹配程度也至關重要,若基板材料與芯片的熱膨脹系數不匹配,在溫度變化時會產生應力,可能導致芯片損壞或連接失效。例如,氮化鋁的熱膨脹系數與硅較為匹配,能減少熱應力的影響。
· 材料的機械強度和硬度會影響基板的支撐性能,如氮化硅陶瓷基板的硬度和強度高,能為芯片提供更穩固的支撐。
· 材料的成本和可加工性也會影響封裝基板的應用范圍和生產效率。
封裝基板材料和作用的最新研究進展
隨著電子封裝技術的不斷發展,封裝基板材料和作用也在不斷演進:
· 在材料方面,研究人員致力于開發更高性能、更低成本的封裝基板材料。例如,對陶瓷基板的研究集中在提高其導熱性能、降低生產成本和改善工藝;對有機基板材料的研究則注重提高其耐熱性、降低介電常數等性能。
· 在作用方面,封裝基板不僅要滿足傳統的電連接、保護、支撐和散熱等功能,還需要適應更高集成度、更小尺寸、更高頻率和更復雜的系統需求。例如,在 5G 通信、人工智能等領域,對封裝基板的信號傳輸速度、散熱效率和可靠性提出了更高的要求。
· 同時,新的封裝技術和工藝的出現,也推動了封裝基板材料和作用的創新。例如,系統級封裝(SIP)技術的發展,使得封裝基板需要具備更好的兼容性和多層互連能力。
