集成電路封裝基板工藝介紹

集成電路封裝基板工藝是集成電路封裝領域的關鍵環節，它在電子設備的性能、可靠性和小型化方面發揮著重要作用。封裝基板不僅為芯片提供了機械支撐和保護，還實現了芯片與外部電路的電氣連接和信號傳輸。

在過去幾十年中，隨著集成電路技術的不斷發展，封裝基板工藝也經歷了顯著的進步。從早期的簡單結構到如今的高密度、高性能和多層化設計，封裝基板工藝不斷適應著芯片集成度提高和電子產品小型化的需求。

封裝基板的作用：

·         提供機械支撐，保護芯片免受外界物理損傷。

·         實現芯片與外部電路的電氣連接，確保信號的準確傳輸。

·         幫助散熱，防止芯片因過熱而性能下降或損壞。

封裝基板的材料： 常見的封裝基板材料包括陶瓷、樹脂、金屬等。陶瓷材料具有良好的熱性能和電性能，但成本較高；樹脂材料成本相對較低，且易于加工；金屬材料則具有優異的導電性和導熱性。

集成電路封裝基板工藝流程

集成電路封裝基板的工藝流程通常包括以下主要步驟：

1. 基板處理：首先對基板進行清洗、化學處理等操作，去除雜質和氧化物，保證基板表面干凈光滑。

2. 粘貼介質：在基板上涂上粘合介質，用于固定芯片。

3. 芯片焊接：通過微弱電流將芯片焊接到基板上。

4. 封裝材料涂覆：在基板上涂覆封裝材料，保護芯片并增強機械強度。

5. 熱固化：將基板放入熱固化設備中，加熱固化封裝材料，形成封裝層。

6. 金屬化：將基板表面的電極和金屬線連接起來，形成電路。

7. 測試：對封裝完成的芯片進行性能和可靠性測試，確保符合標準要求。

集成電路封裝基板工藝的關鍵步驟

以下是集成電路封裝基板工藝中的一些關鍵步驟：

1. 基板的選擇和預處理：基板的質量和性能直接影響封裝基板的最終效果。選擇合適的基板材料，并進行精細的清洗和化學處理，以去除表面的污染物和氧化物，確保基板表面的平整度和粗糙度符合要求。

2. 芯片貼裝：這一步需要精確控制芯片的位置和貼裝壓力，確保芯片與基板之間的良好接觸和電氣連接。通常采用熱壓、共晶等方法進行芯片貼裝。

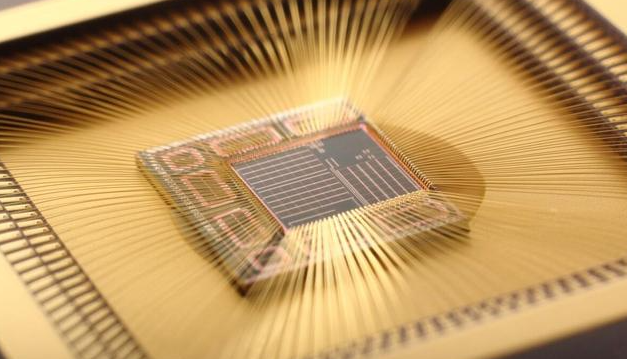

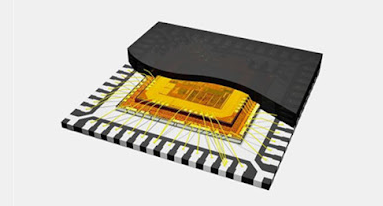

3. 引線鍵合：通過金線、鋁線或銅線將芯片上的引腳與基板上的電路連接起來。鍵合的質量和可靠性對信號傳輸至關重要，需要控制鍵合的拉力、弧度和長度等參數。

4. 封裝材料的選擇和應用：選擇具有良好的絕緣性、耐熱性和機械強度的封裝材料，并確保其均勻地覆蓋在芯片和基板上，以提供有效的保護。

5. 測試和檢驗：在整個工藝流程中，進行多次測試和檢驗，包括芯片的電學性能測試、封裝的密封性測試等，及時發現和排除不合格產品。

先進的集成電路封裝基板工藝

當前，先進的集成電路封裝基板工藝呈現出以下特點和趨勢：

1. 微型化：隨著電子產品尺寸的不斷縮小，封裝基板工藝需要適應更小的空間和更復雜的結構，實現封裝的微型化。

2. 新材料的應用：如高分子材料、陶瓷材料和金屬材料等的應用，提高封裝的可靠性和性能。

3. 高精度和高密度布線：采用更先進的制造技術，實現更小的線寬和線距，增加布線密度。

4. 多層化設計：通過多層結構提高封裝基板的集成度和功能。

以IC載板為例，其作為集成電路先進封裝的關鍵基材，具有高密度、高精度、小型化和薄型化等特點。IC載板的制作工藝包括SAP（半加成法）和MSAP（改良半加成法），能夠生產線寬/線距小于25μm的產品。

集成電路封裝基板工藝的發展趨勢

未來，集成電路封裝基板工藝將朝著以下幾個方向發展：

1. 更高的集成度：滿足芯片功能不斷增強和尺寸不斷縮小的需求。

2. 更好的性能：包括更高的信號傳輸速度、更低的功耗和更好的散熱性能。

3. 綠色環保：在材料選擇和生產過程中，更加注重環保要求，減少對環境的影響。

4. 智能化制造：借助自動化和智能化技術，提高生產效率和產品質量。

隨著技術的不斷進步和市場需求的變化，集成電路封裝基板工藝將持續創新和發展，為電子行業的發展提供有力支持。

半導體封裝清洗劑W3210介紹

半導體封裝清洗劑W3210是合明自主開發的PH中性配方的電子產品焊后殘留水基清洗劑。適用于清洗PCBA等不同類型的電子組裝件上的焊劑、錫膏殘留，包括 SIP、WLP等封裝形式的半導體器件焊劑殘留。由于其 PH 中性，對敏感金屬和聚合物材料有絕佳的材料兼容性。

半導體封裝清洗劑W3210的產品特點：

1、PH 值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出絕佳的材料兼容性。

2、用去離子水按一定比例稀釋后不易起泡，可適用于噴淋、超聲工藝。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于 PH 中性，減輕污水處理難度。

半導體封裝清洗劑W3210的適用工藝：

W3210水基清洗劑適用于在線式或批量式噴淋清洗工藝，也可應用于超聲清洗工藝。

半導體封裝清洗劑W3210產品應用：

W3210可以應用于不同類型的焊劑殘留的水基清洗劑。產品為濃縮液，清洗時可根據殘留物的清洗難易程度，用去離子水稀釋后再進行使用，安全環保使用方便，是電子精密清洗高端應用的理想之選。
