光通信模塊封裝發展趨勢

光通信模塊封裝技術隨著光通信技術的發展而不斷進步。以下是光通信模塊封裝技術的主要發展趨勢：

1. 封裝技術的多維度發展

隨著5G應用場景的不斷擴展，光通信模塊的封裝技術正在朝著多維度、多形態的方向發展。為了滿足不同應用場景的需求，研究人員開發了多種符合應用標準的高速光模塊。

2. 微波封裝測試技術的重要性

微波封裝測試技術作為微波光電子學領域的重要研究課題之一，已經成為研究者們爭相開發的新技術。封裝作為模塊實用化的最后一步，對器件能夠?qū)崿F(xiàn)良好的高頻響應有著至關重要的意義。

3. 集成化和小型化

為了滿足高速率和小型化的需求，光通信模塊的封裝技術正在朝著更高的集成度和更小的尺寸發展。例如，易飛揚公司未來將繼續擴展其相干光模塊產品線，計劃推出200GCFP2-DCO、400GCFP2-DCO和800GCFP2-DCO，利用CFP2封裝的優勢，進一步推動長距離高速光傳輸網絡的發展。

4. 避免性能下降

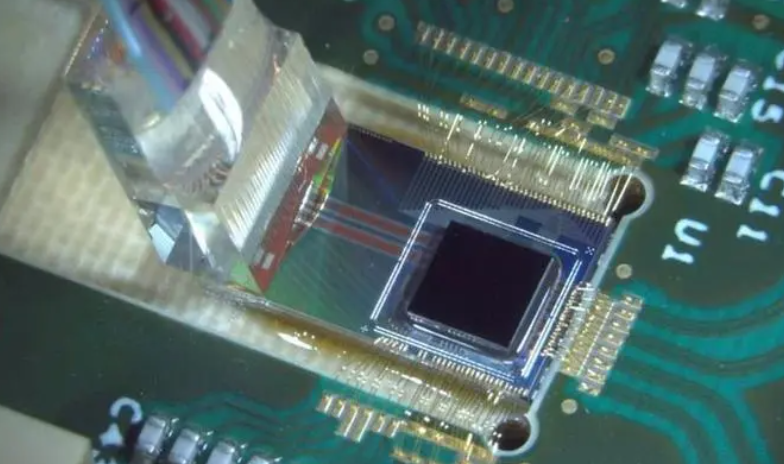

對于光模塊封裝和組件來講，重要的是避免諸如集成電路（IC）、激光二極管（LD）或光電二極管（PD）一類光電器件性能下降。為減少元器件之間或元器件與襯底之間的互連長度，常常采用具有焊凸的倒裝焊來替代導線或光纖帶焊接。

5. 光電模塊的需求增加

隨著物聯網、大數據和云計算技術的飛速發展，信息交互所需要的數據通信量呈現出爆炸式增長。5G通信中，對光模塊的需求大幅度增加，這個需求主要體現在對光模塊數量的需求和對光模塊速率的需求。例如，5G前傳需要25G/50G光模塊數千萬只，回傳速率則更高，需要100G的光模塊，回傳的匯聚層將會升級到200G或400G。

6. 國產光模塊市場份額提升

國產光模塊市場份額持續提升，高速率領域競爭力不斷增強。隨著光模塊產品迭代速度的加快，中國企業在光模塊產業鏈中的地位也在不斷提升。

7. 先進封裝技術的應用

先進封裝技術，如倒裝焊、焊凸等，正在被廣泛應用于光通信模塊的封裝中。這些技術有助于提高光模塊的性能和可靠性，同時降低成本。

8. 硅光技術的突破

中國在1.6T硅光技術上取得了突破，盡管硅光產業化之路仍然很長，但這一技術的進展將對光通信模塊的封裝技術產生深遠影響。

9. AI和大數據驅動的需求

AI和大數據技術的發展對光通信模塊的性能提出了更高的要求。為了滿足這些需求，光通信模塊的封裝技術正在不斷創新，以提高數據傳輸?shù)乃俣群涂煽啃浴?/p>

10. 面向未來的光通信模塊

隨著技術的不斷進步，未來的光通信模塊將更加高效、可靠和經濟。封裝技術將繼續發揮重要作用，推動光通信技術的發展。

總結來說，光通信模塊封裝技術的發展趨勢主要包括多維度發展、微波封裝測試技術的重要性、集成化和小型化、避免性能下降、光電模塊需求增加、國產光模塊市場份額提升、先進封裝技術的應用、硅光技術的突破、AI和大數據驅動的需求以及面向未來的光通信模塊。這些趨勢將共同推動光通信技術的進步，滿足未來通信系統的需求。

光功率模塊芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
