先進封裝混合鍵合解決方案與先進封裝芯片清洗介紹

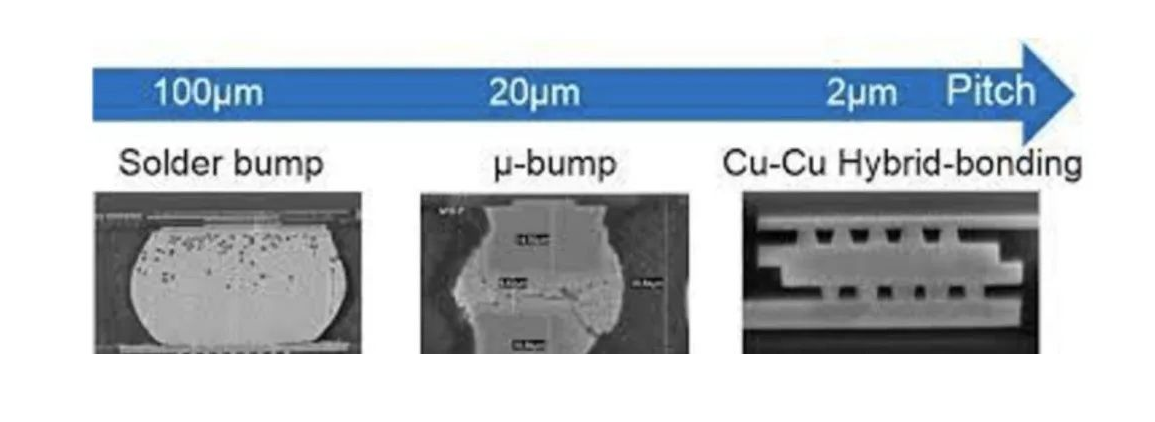

當電子封裝行業發展到三維封裝時，微凸塊通過使用裸片上的小銅凸塊作為晶圓級封裝的一種形式來提供芯片之間的垂直互連。凸塊的尺寸范圍從 40 μm 間距到最終縮小到 20 μm 或 10 μm 間距。但是，這就是問題所在；縮小超過 10μm 變得非常具有挑戰性，工程師們正在轉向一種新的解決方案來繼續縮小尺寸。混合鍵合通過完全避免使用凸塊為 10 μm 及以下間距提供解決方案，而是使用小型銅對銅連接來連接封裝中的裸片。它提供卓越的互連密度，支持類似 3D 的封裝和高級內存立方體。
先進封裝芯片助焊劑清洗劑:
半導體芯片封裝過程中通常會使用助焊劑和錫膏等作為焊接輔料，這些輔料在焊接過程或多或少都會有部分殘留物，還包括制程中沾污的指印、汗液、角質和塵埃等污染物。同時，半導體組裝了鋁、銅、鉑、鎳等敏感金屬和油墨字符、電磁碳膜和特殊標簽等相當脆弱的功能材料。這些敏感金屬和特殊功能材料對清洗劑的兼容性提出了很高的要求。
合明半水基清洗工藝解決方案，可在清洗芯片封裝基板的焊接殘留物和污垢的同時去除金屬界面高溫氧化膜，保障下一道工序的金屬界面結合強度；對芯片半導體基材、金屬材料擁有優良的材料兼容性，清洗后易于用水漂洗干凈。
以上便是芯片封裝基板清洗,封裝基板的主要結構和生產技術的介紹，希望可以幫到您！
