CMOS圖像傳感器技術簡介

CMOS圖像傳感器

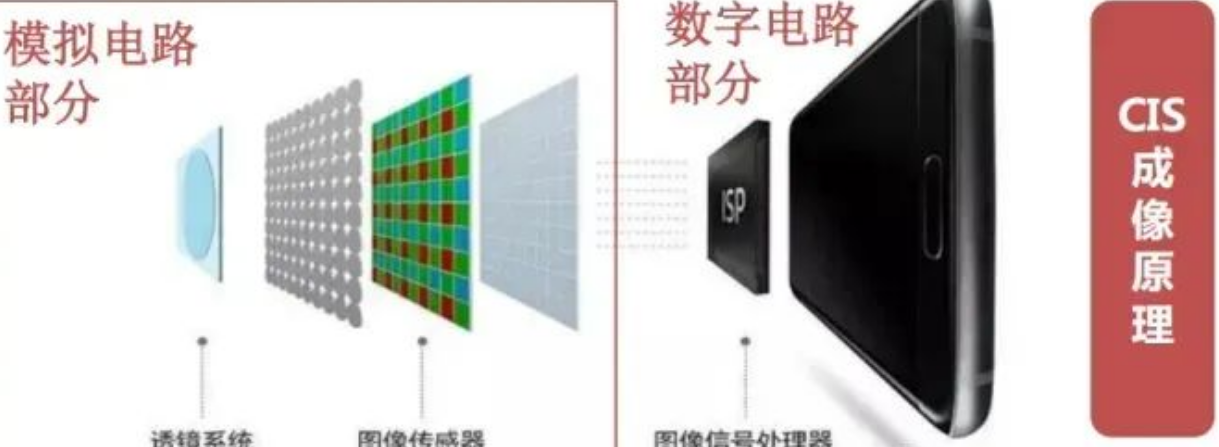

CMOS圖像傳感器（CIS）是模擬電路和數字電路的集成。主要由四個組件構成：微透鏡、彩色濾光片 （CF）、光電二極管（PD）、像素設計。

1.微透鏡：具有球形表面和網狀透鏡；光通過微透鏡時，CIS的非活性部分負責將光收集起來并將其聚焦到彩色濾光片。

2.彩色濾光片（CF）：拆分反射光中的紅、綠、藍 （RGB）成分，并通過感光元件形成拜爾陣列濾鏡。

3.光電二極管（PD）：作為光電轉換器件，捕捉光并轉換成電流；一般采用PIN二極管或PN結器件制成。

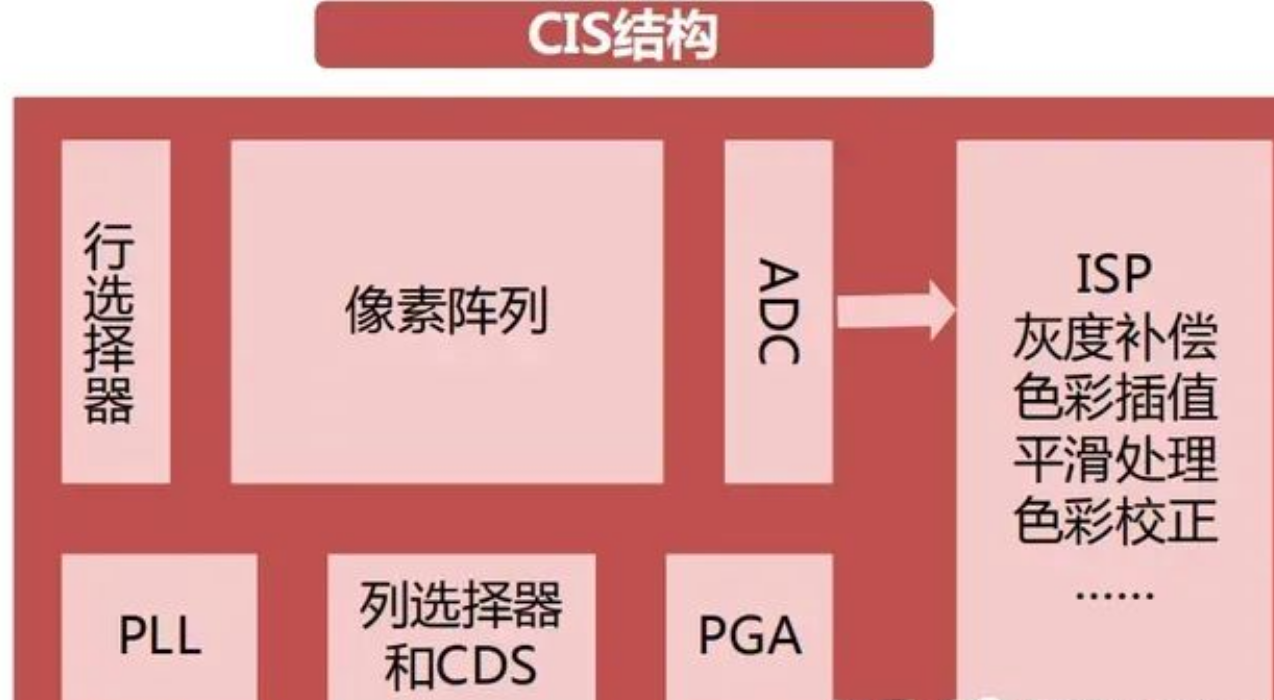

4.像素設計：通過CIS上裝配的有源像素傳感器(APS)實現。APS常由3至6個晶體管構成，可從大型電容陣列中獲得或緩沖像素，并在像素內部將光電流轉換成電壓，具有較完美的靈敏度水平和的噪聲指標。

Bayer陣列濾鏡與像素

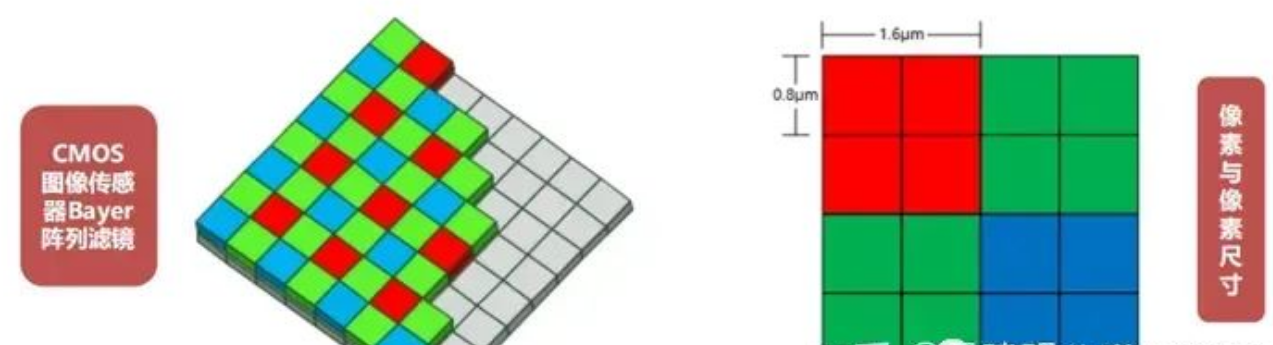

1.感光元件上的每個方塊代表一個像素塊，上方附著著一層彩色濾光片（CF），CF拆分完反射光中的RGB成分后，通過感光元件形成拜爾陣列濾鏡。經典的Bayer陣列是以2x2共四格分散RGB的方式成像，Quad Bayer陣列擴大到了4x4，并且以2x2的方式將RGB相鄰排列。公眾號《機械工程文萃》，工程師的加油站！

2.像素，即亮光或暗光條件下的像素點數量，是數碼顯示的基本單位，其實質是一個抽象的取樣，我們用彩色方塊來表示。

3.圖示像素用R（紅）G（綠）B（藍）三原色填充，每個小像素塊的長度指的是像素尺寸，圖示尺寸為0.8μm。

Bayer陣列濾鏡與像素

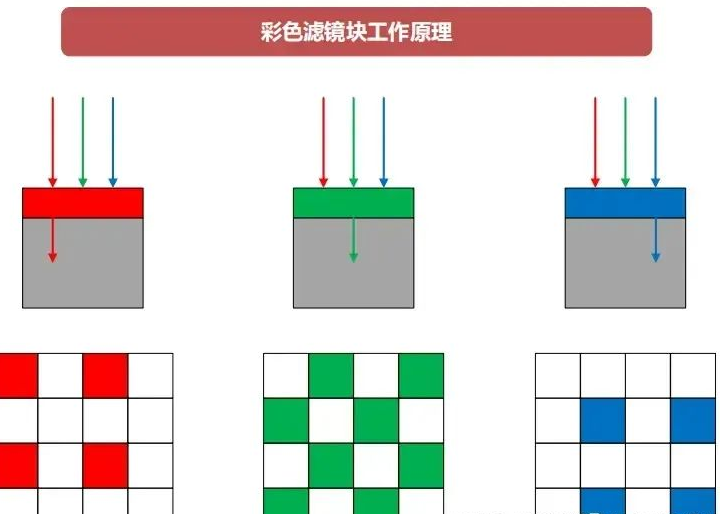

濾鏡上每個小方塊與感光元件的像素塊對應，也就是在每個像素前覆蓋了一個特定的顏色濾鏡。比如紅色濾鏡塊，只允許紅色光線投到感光元件上，那么對應的這個像素塊就只反映紅色光線的信息。隨后還需要后期色彩還原去猜色，最后形成一張完整的彩色照片。感光元件→Bayer濾鏡→色彩還原，這一整套流程，就叫做Bayer陣列。

前照式（FSI）與背照式（BSI）

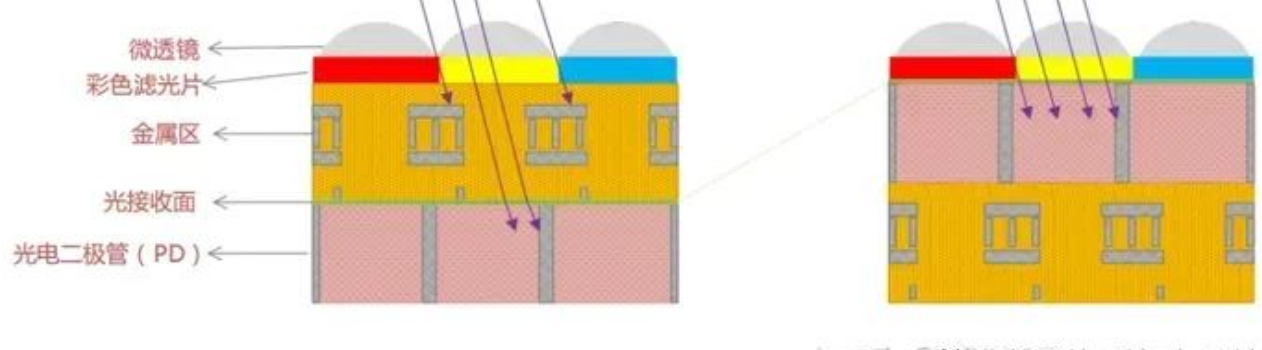

早期的CIS采用的是前面照度技術FSI（FRONT-SIDE ILLUMINATED），拜爾陣列濾鏡與光電二極管（PD）間夾雜著金屬（鋁，銅）區，大量金屬連線的存在對進入傳感器表面的光線存在較大的干擾，阻礙了相當一部分光線進入到下一層的光電二極管（PD），信噪比較低。技術改進后，在背面照度技術BSI（FRONT-SIDE ILLUMINATED）的結構下，金屬（鋁，銅）區轉移到光電二極管（PD）的背面，意味著經拜爾陣列濾鏡收集的光線不再眾多金屬連線阻擋，光線得以直接進入光電二極管；BSI不僅可大幅度提高信噪比，且可配合更復雜、更大規模電路來提升傳感器讀取速度。

CIS參數——幀率

幀率（Frame rate）：以幀為單位的位圖圖像連續出現在顯示器上的頻率，即每秒能顯示多少張圖片。而想要實現高像素CIS的設計，很重要的一點就是Analog電路設計，像素上去了，沒有匹配的高速讀出和處理電路，便無辦法以高幀率輸出出來。

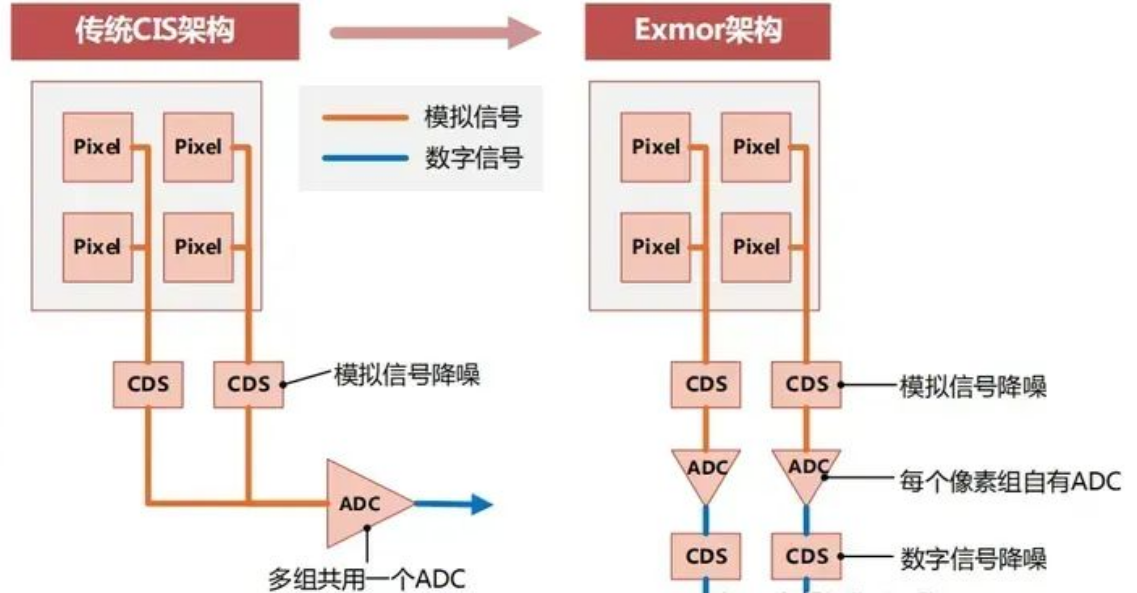

索尼早于2007年chuan'gan發布了首款Exmor傳感器。Exmor傳感器在每列像素下方布有獨立的ADC模數轉換器，這意味著在CIS芯片上即可完成模數轉換，有效減少了噪聲，大大提高了讀取速度，也簡化了PCB設計。

CMOS芯片封裝清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
