在PCBA加工中,回流焊波峰焊有什么區別
在PCBA加工中,回流焊波峰焊有什么區別
PCBA是指Printed Circuit Board +Assembly的簡稱，也就是說PCB空板經過SMT上件，再經過DIP插件的整個制程，簡稱PCBA。 在PCBA加工中，兩種常見的焊接方式就是回流焊和波峰焊。那么在PCBA加工中，回流焊的作用是什么？波峰焊的作用是什么，他們的區別又在哪里呢？今天小編跟大家一起分享一下在PCBA加工中,回流焊與波峰焊的區別：
1、波峰焊： 使用泵機將熔化的焊料噴流成焊料波峰，然后將需要焊接的電子元器件的引腳通過焊料波峰，實現電子元器件和pcb板的電氣互連。一臺波峰焊分為噴霧，預熱，錫爐，冷卻四部分。波峰焊流程：插件》涂助焊劑》預熱》波峰焊》切除邊角》檢查。

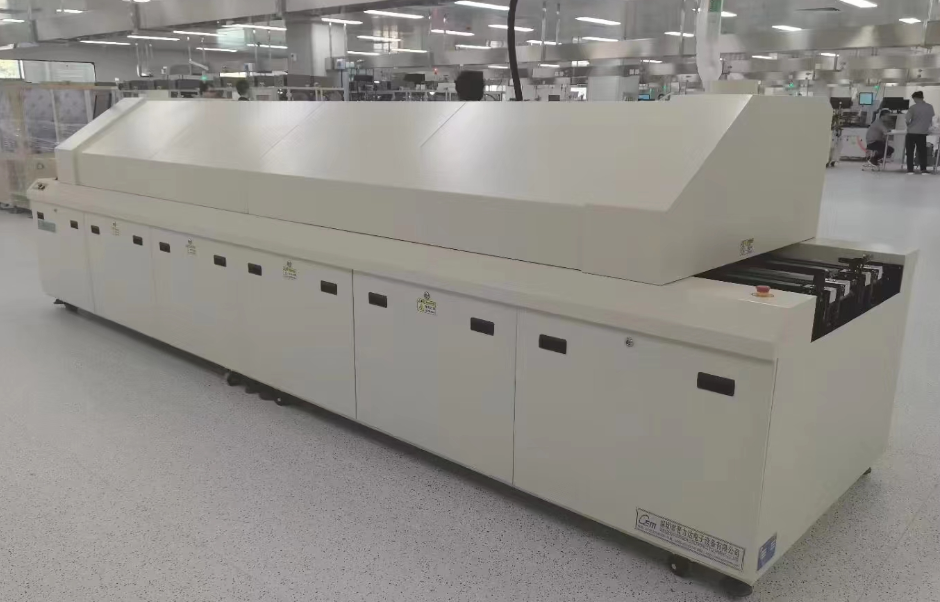

2、回流焊： 是指通過加熱融化預先涂布在焊盤上的焊錫膏，實現預先貼裝在焊盤上的電子元器件的引腳或焊端和pcb上的焊盤電氣互連，以達到將電子元器件焊接在PCB板上的目的。回流焊一般分為預熱區、加熱區和冷卻區。回流焊流程：印刷錫膏》貼裝元件》回流焊》清洗
3、波峰焊和回流焊接的區別：
（1）波峰焊是熔融的焊錫形成焊料波峰對元件進行焊接;回流焊是高溫?zé)犸L(fēng)形成回流熔化焊錫對元件進行焊接。
（2）回流焊時，pcb上爐前已經有焊料，經過焊接只是把涂布的錫膏融化進行焊接，波峰焊時，pcb上爐前并沒有焊料，焊機產生的焊料波峰把焊料涂布在需要焊接的焊盤上完成焊接。
（3）回流焊適用于貼片電子元器件，波峰焊適用于插腳電子元器件
以上就是回流焊的四大溫區及工作原理的相關內容希望能對您有所幫助!
想要了解關于PCBA清洗，回流焊清洗，回流焊清洗的相關內容介紹，請?jiān)L問我們的“PCBA清洗”“回流焊清洗”“波峰焊清洗”專題了解相關產品與應用 ！
