電源類芯片介紹與電源轉換類芯片封裝清洗
1. 電源類芯片介紹
電源芯片是指對電源進行變換或者控制，為負載正常工作提供合適的電壓或者電流的集成電路芯片，是模擬集成電路中非常重要的芯片種類，一般包括電源轉換類芯片、參考基準類芯片，功率開關類芯片、電池管理類芯片等品類，以及一些特定應用場景的電源類產品。通常把電源轉換類芯片根據芯片架構分為DC-DC與LDO（low dropout regulator）兩種芯片。電源管理類芯片大致還可分為以下六種：
AC/DC調制IC，內含低電壓控制電路及高壓開關晶體管； 功率因數控制PFC預調制 IC，提供具有功率因數校正功能的電源輸入電路； 脈沖調制或脈幅調制PWM/ PFM控制IC，為脈沖頻率調制和/或脈沖寬度調制控制器，用于驅動外部開關； 電池充電和管理IC。包括電池充電、保護及電量顯示IC，以及可進行電池?cái)?shù)據通訊“智能”電池 IC； 熱插板控制IC（免除從工作系統中插入或拔除另一接口的影響）； MOSFET或IGBT的開關功能ic。
電源芯片在汽車電子系統中應用廣泛，汽車電子部件中會根據應用需求用到不同種類的電源芯片。隨著汽車向電動化、網聯化和智能化發展，單車電源芯片應用越來越多，新能源汽車電源芯片用量將超過百顆。
典型電源芯片應用案例，電源芯片在汽車電機控制器的應用，主要用于產生各類二級電源，如為主控芯片、相關采樣電路、邏輯電路、功率器件驅動電路提供工作電源或參考電平。

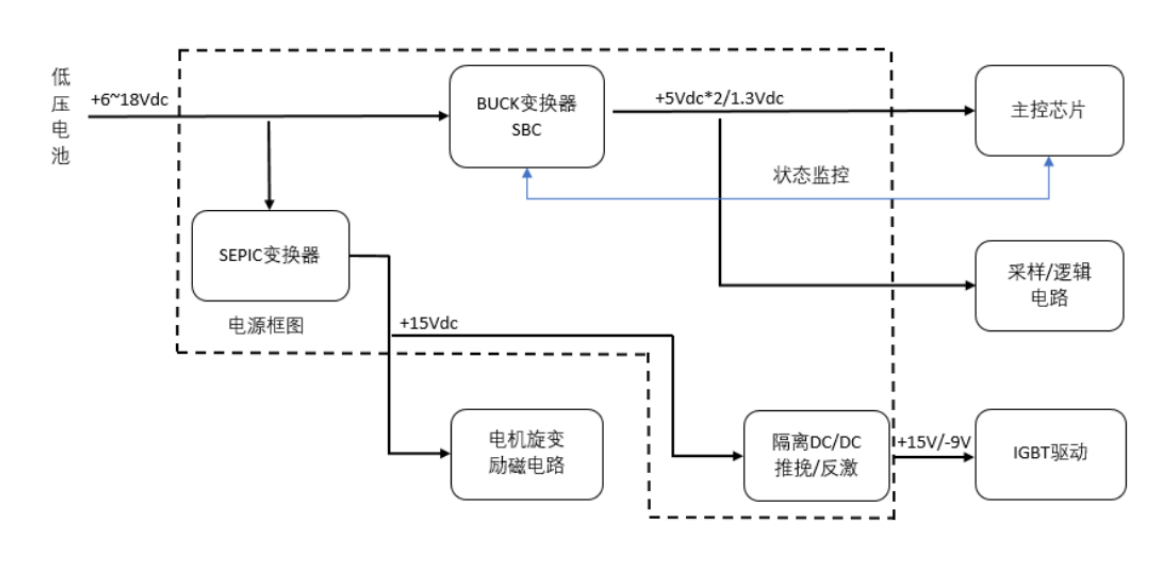

圖1是傳統的汽車電機控制器的電源方案，該方案可以滿足系統的供電需求，但無法滿足產品具備一定的功能安全要求。
※資料來源：公開資料、編寫單位提供
※資料來源：公開資料、編寫單位提供

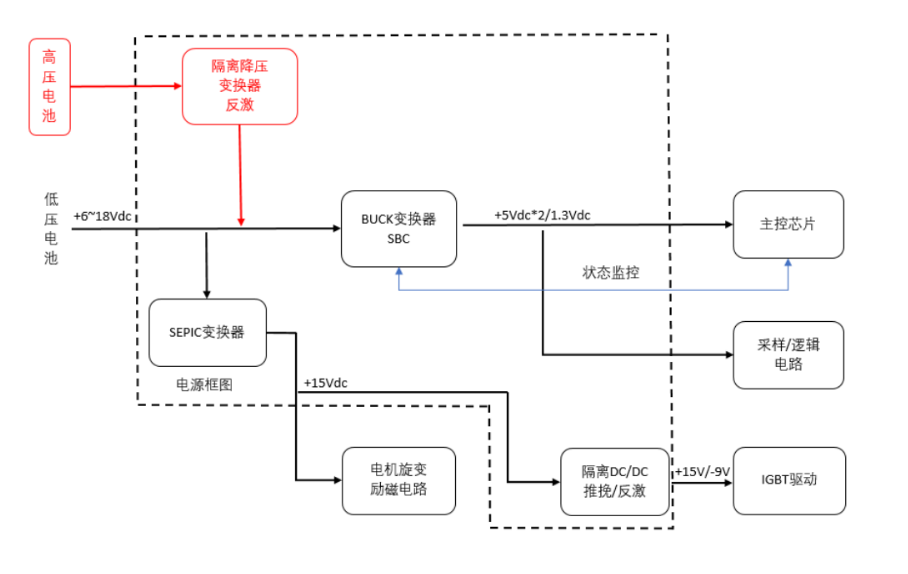

圖3：符合功能安全ASIL D的電源架構
※資料來源：公開資料、編寫單位提供
2. 電源轉換類芯片閃存作為一種存儲介質，廣泛應用于固態硬盤，UFS，eMMC，SD卡，U盤等存儲產品中；閃存是一種非易失性存儲器，即斷電數據也不會丟失。
3.電源轉換類芯片封裝清洗：
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
推薦使用合明科技水基清洗劑產品。
