半導體材料是半導體產業的核心，它是制造電子和計算機芯片的基礎。半導體材料的種類繁多，不同的材料具有不同的特性和用途。本文將介紹現代半導體產業中常用的半導體材料。

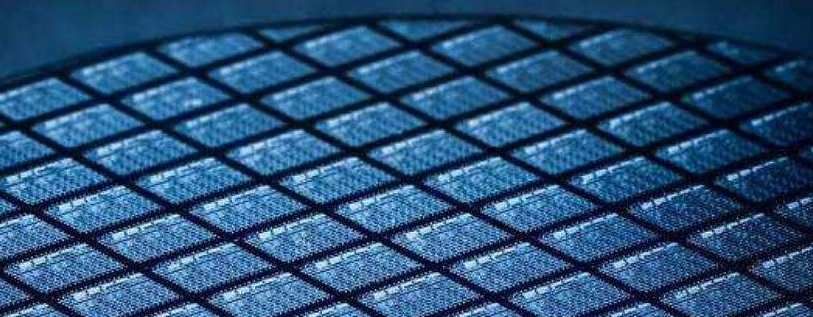

一、硅(Si)

硅是最常見的半導體材料，它具有穩定性好、成本低、加工工藝成熟等優點。硅材料可以制成單晶硅、多晶硅、非晶硅等形式，其中單晶硅在制造集成電路方面應用最廣泛。硅材料的主要缺點是它的導電性較差，需要摻雜其他元素來提高其導電性。

二、氮化鎵(GaN)

氮化鎵是一種新興的半導體材料，它具有高電子遷移率、高電導率和高熱穩定性等特性。氮化鎵可以用于制造高效率的LED和高功率半導體器件。此外，氮化鎵還可以應用于航空航天、國防、通訊等領域。

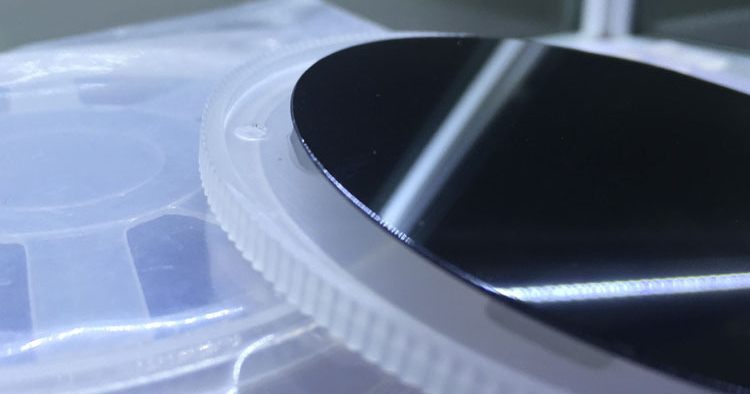

三、碳化硅(SiC)

碳化硅是一種新興的半導體材料，它具有高溫穩定性、高頻特性和高耐電壓能力等優點。碳化硅可以用于制造高功率、高頻率和高溫度的半導體器件，例如功率放大器、高速開關、射頻器件等。

四、磷化鎵(GaP)

磷化鎵是一種常用的半導體材料，它具有高電導率和高光電轉換效率等特性。磷化鎵可以應用于制造太陽能電池、光電探測器、光電導和LED等器件。

五、氧化鋁(l2O3)

氧化鋁是一種常用的絕緣體材料，它具有高介電常數、高電阻率和高耐熱性等特性。氧化鋁可以用于制造MOSFET、DRM等器件中的絕緣層。

六、砷化鎵(Gas)

砷化鎵是一種半導體材料，它具有高電子遷移率和高速度等特性。砷化鎵可以用于制造高速電子器件，例如高速晶體管、高速光電探測器和高速邏輯電路等。

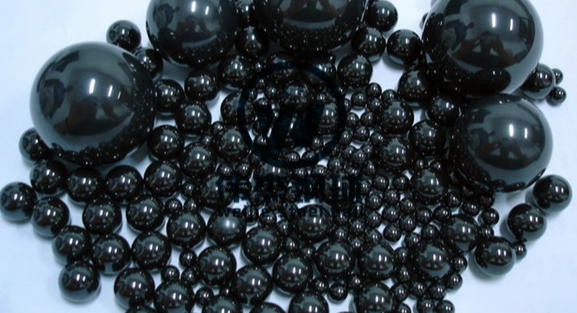

七、氮化硅(Si3N4)

氮化硅是一種絕緣體材料，它具有高介電常數和高耐熱性等特性。氮化硅可以用于制造MOSFET、DRM等器件中的絕緣層。

八、半導體清洗材料

半導體封裝清洗

半導體芯片封裝過程中通常會使用助焊劑和錫膏等作為焊接輔料，這些輔料在焊接過程或多或少都會有部分殘留物，還包括制程中沾污的指印、汗液、角質和塵埃等污染物。同時，半導體組裝了鋁、銅、鉑、鎳等敏感金屬和油墨字符、電磁碳膜和特殊標簽等相當脆弱的功能材料。這些敏感金屬和特殊功能材料對清洗劑的兼容性提出了很高的要求。

合明半水基清洗工藝解決方案，可在清洗芯片封裝基板的焊接殘留物和污垢的同時去除金屬界面高溫氧化膜，保障下一道工序的金屬界面結合強度；對芯片半導體基材、金屬材料擁有優良的材料兼容性，清洗后易于用水漂洗干凈。

歡迎使用合明科技半水基清洗劑W3300!

以上便是芯片封裝基板清洗,封裝基板的主要結構和生產技術的介紹，希望可以幫到您！
