PCB線路板的制作工序很多，每個工序都有相應名稱我們俗稱行業術。
今天小編就給大家分享一下PCB線路板中的常用術語，希望能對您有所幫助！
PCB線路板中的常用術語（上）：
1、金手指：在板卡邊上裸露的金屬焊盤，一般用做連接兩個電路板，比如內存條、老版游戲卡
2、硬金：電鍍合金。
3、軟金：電鍍純金。
4、孔環：PCB上金屬化孔上的銅環。
5、通孔：穿過整個線路板，可用于實現內部互連或作為元件的安裝定位孔，成本較低，易實現。
6、盲孔：位于印刷線路板的頂層和底層表面，連接表層線路下面的內層線路，有一定深度，孔的深度通常不超過一定的比率（孔徑）。
7、埋孔：印刷線路板內層的連接孔，它不會延伸到線路板的表面。
8、郵票孔：分板設計方法，用一些連續的孔形成一個薄弱的連接點，將板卡從拼版上分割出來。

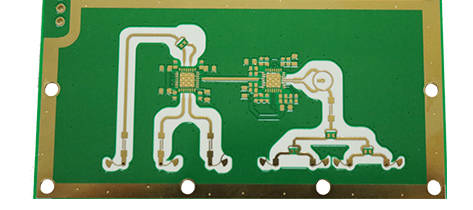

9、焊盤：PCB表面裸露的一部分金屬，用來焊接器件。
10、阻焊：在銅上面覆蓋一層保護膜，防止短路、腐蝕等問題。

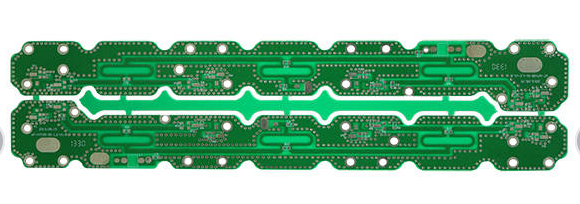

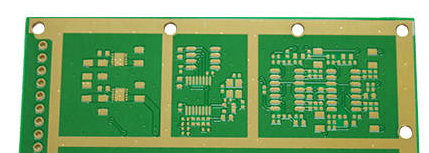

11、拼板：一個由很多可分割的小電路板組成的大電路板。自動化的電路板生產設備在生產小板卡的時候經常會出問題，將幾個小板卡組合到一起，可以加快生產速度。
12、鋼網：一個薄金屬模板（也可以是塑料），在組裝的時候，將其放在PCB上讓焊錫透過某些特定部位。
13、Pick-and-place：將元器件放到線路板上的機器或者流程。
14、絲印：組焊層上白色的是絲印層。
15、錫膏層：在往PCB上放置元器件之前，會通過鋼網在表貼器件的焊盤上形成的一定厚度的錫膏層。在回流焊過程中，錫膏融化，在焊盤和器件管腳間建立可靠的電氣和機械連接。
以上是關于PCB線路板中的常用術語的相關內容，希望能對您有所幫助！
